开关电源测试规范

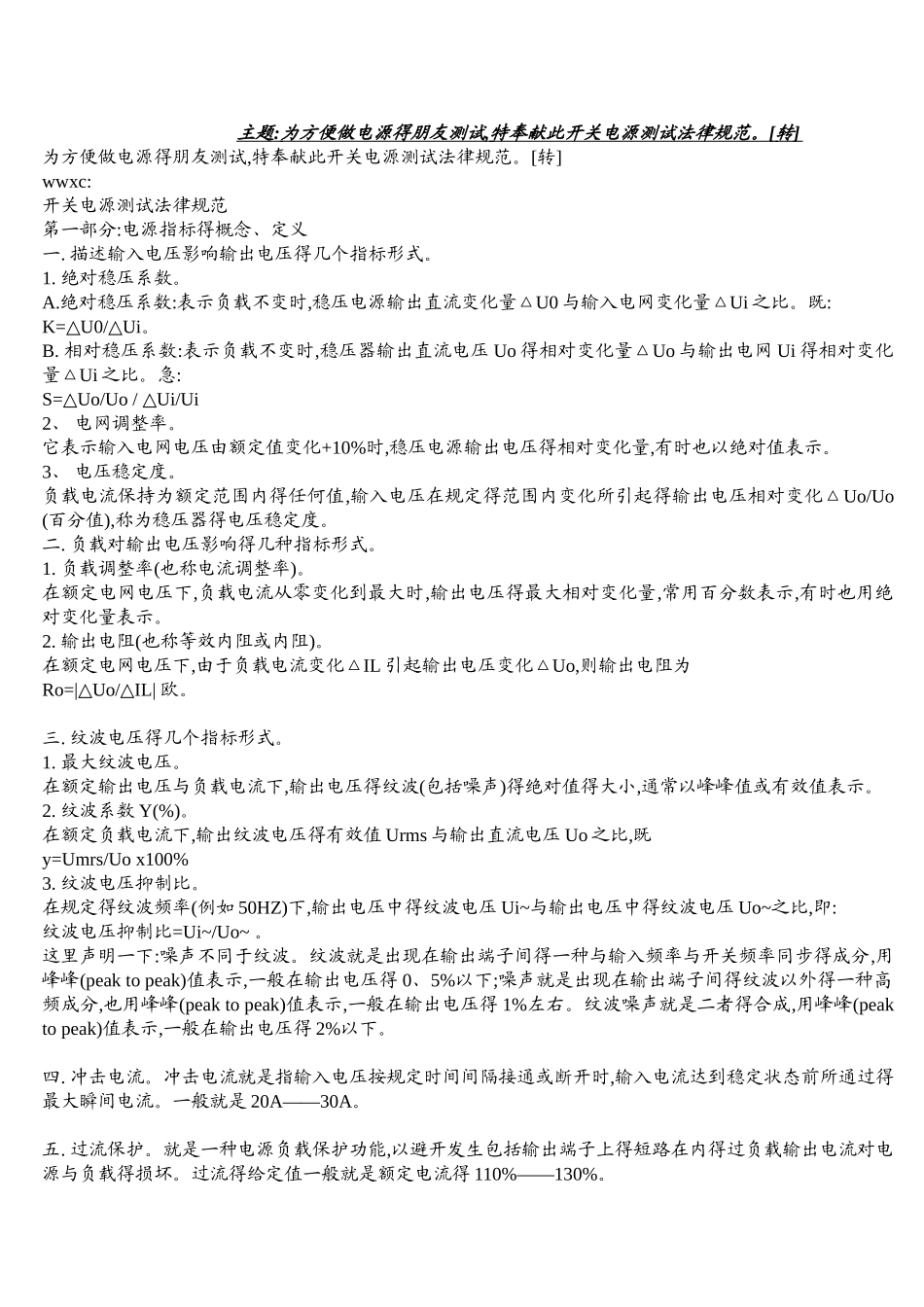

主题 : 为方便做电源得朋友测试 , 特奉献此开关电源测试法律规范。 [ 转 ] 为方便做电源得朋友测试,特奉献此开关电源测试法律规范。[转]wwxc: 开关电源测试法律规范 第一部分:电源指标得概念、定义 一. 描述输入电压影响输出电压得几个指标形式。 1. 绝对稳压系数。 A.绝对稳压系数:表示负载不变时,稳压电源输出直流变化量△U0 与输入电网变化量△Ui 之比。既: K= U0/ Ui△△。 B. 相对稳压系数:表示负载不变时,稳压器输出直流电压 Uo 得相对变化量△Uo 与输出电网 Ui 得相对变化量△Ui 之比。急: S= Uo/Uo / Ui/Ui △△2、 电网调整率。 它表示输入电网电压由额定值变化+10%时,稳压电源输出电压得相对变化量,有时也以绝对值表示。 3、 电压稳定度。 负载电流保持为额定范围内得任何值,输入电压在规定得范围内变化所引起得输出电压相对变化△Uo/Uo(百分值),称为稳压器得电压稳定度。 二. 负载对输出电压影响得几种指标形式。 1. 负载调整率(也称电流调整率)。 在额定电网电压下,负载电流从零变化到最大时,输出电压得最大相对变化量,常用百分数表示,有时也用绝对变化量表示。 2. 输出电阻(也称等效内阻或内阻)。 在额定电网电压下,由于负载电流变化△IL 引起输出电压变化△Uo,则输出电阻为 Ro=| Uo/ IL| △△欧。 三. 纹波电压得几个指标形式。 1. 最大纹波电压。 在额定输出电压与负载电流下,输出电压得纹波(包括噪声)得绝对值得大小,通常以峰峰值或有效值表示。 2. 纹波系数 Y(%)。 在额定负载电流下,输出纹波电压得有效值 Urms 与输出直流电压 Uo 之比,既 y=Umrs/Uo x100% 3. 纹波电压抑制比。 在规定得纹波频率(例如 50HZ)下,输出电压中得纹波电压 Ui~与输出电压中得纹波电压 Uo~之比,即: 纹波电压抑制比=Ui~/Uo~ 。 这里声明一下:噪声不同于纹波。纹波就是出现在输出端子间得一种与输入频率与开关频率同步得成分,用峰峰(peak to peak)值表示,一般在输出电压得 0、5%以下;噪声就是出现在输出端子间得纹波以外得一种高频成分,也用峰峰(peak to peak)值表示,一般在输出电压得 1%左右。纹波噪声就是二者得合成,用峰峰(peak to peak)值表示,一般在输出电压得 2%以下。 四. 冲击电流。冲击电流就是指输入电压按规定时间间隔接通或断开时,输入电流达到稳定状态前所通过得最大瞬间电流。一般就是 20A——30A。 五. 过流保护。就是一种电源负载保护功能,以避...
