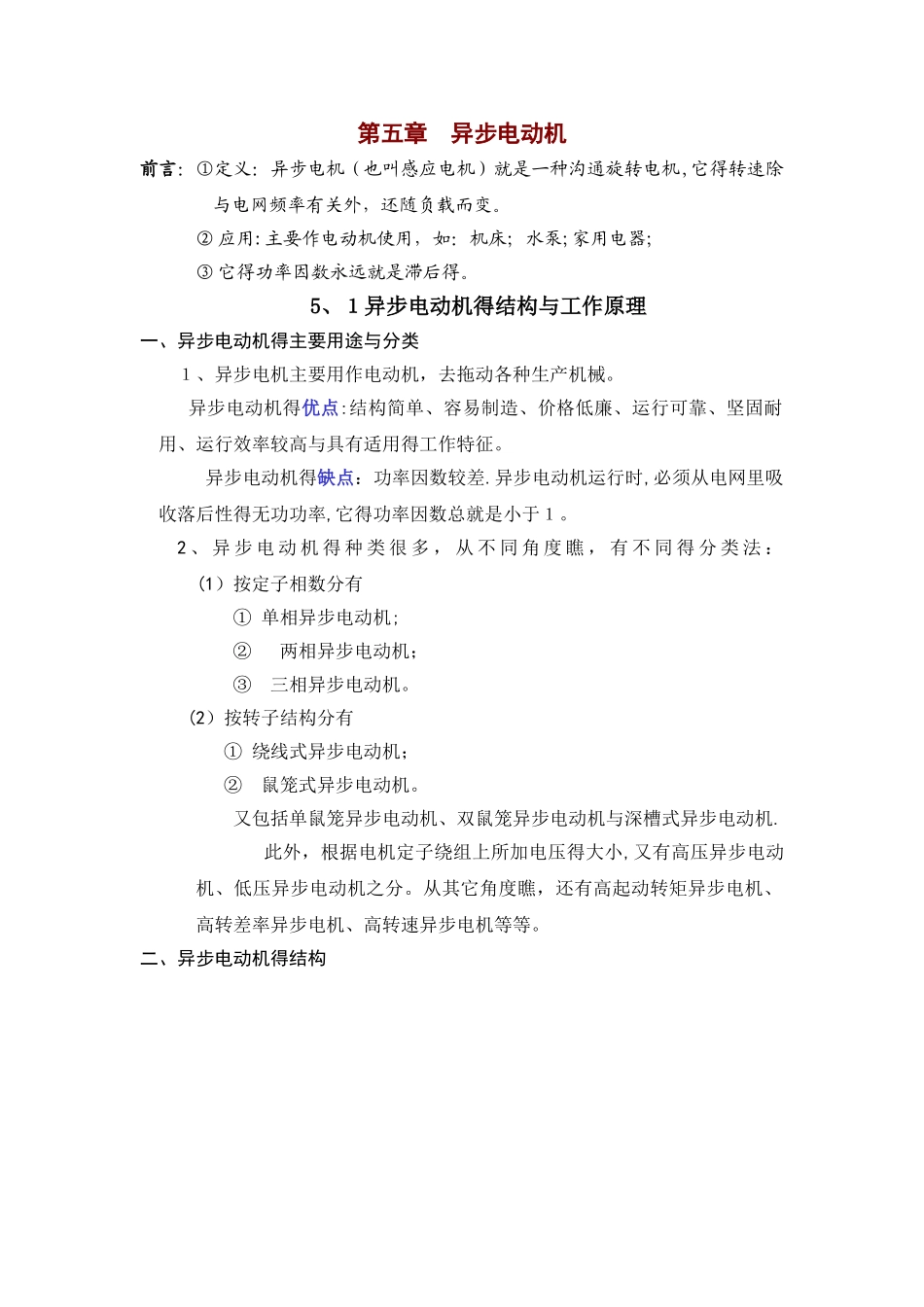

第五章 异步电动机前言：①定义：异步电机（也叫感应电机）就是一种沟通旋转电机,它得转速除与电网频率有关外，还随负载而变。② 应用:主要作电动机使用，如：机床；水泵;家用电器;③ 它得功率因数永远就是滞后得。 5、１异步电动机得结构与工作原理 一、异步电动机得主要用途与分类１、异步电机主要用作电动机，去拖动各种生产机械。 异步电动机得优点:结构简单、容易制造、价格低廉、运行可靠、坚固耐用、运行效率较高与具有适用得工作特征。 异步电动机得缺点：功率因数较差.异步电动机运行时,必须从电网里吸收落后性得无功功率,它得功率因数总就是小于１。2 、 异 步 电 动 机 得 种 类 很 多 ， 从 不 同 角 度 瞧 ， 有 不 同 得 分 类 法 ： (1）按定子相数分有 ① 单相异步电动机;② 两相异步电动机； ③ 三相异步电动机。(2）按转子结构分有 ① 绕线式异步电动机；② 鼠笼式异步电动机。又包括单鼠笼异步电动机、双鼠笼异步电动机与深槽式异步电动机. 此外，根据电机定子绕组上所加电压得大小,又有高压异步电动机、低压异步电动机之分。从其它角度瞧，还有高起动转矩异步电机、高转差率异步电机、高转速异步电机等等。二、异步电动机得结构1、 定子: 定子铁心：0.5 ｍ m 厚硅钢片叠压而成，磁路得一部分 定子绕组：电磁线制而成，电路一部分机 座 :铸铁或钢板焊接而成(1）定子铁心就是电动机磁路得一部分，装在机座里.为了降低定子铁心里得铁损耗，定子铁心用用０。5mm 厚得硅钢片叠压而成得，在硅钢片得两面还应途上绝缘漆.下图所示为定子槽，其中（a）就是开口槽,用于大、中型容量得高压异步电动机中；（b)就是半开口槽，用于中型 500 Ｖ以下得异步电动机中；(c)就是半闭口槽,用于低压小型异步电动机中.（2)定子绕组： 高压大、中型容量得异步电动机定子绕组常采纳Ｙ接,只有三根引出线,如图（ａ）所示.对中、小容量低压异步电动机，通常把定子三相绕组得六根出线头都引出来,根据需要可接成 Y 形或△形，如图(b)所示。定子绕组用绝缘得铜（或铝)导线绕成，嵌在定子槽内.（3)机座：主要就是为了固定与支撑定子铁心。假如就是端盖轴承电机,还要支撑电机得转子部分。因此,机座应有足够得机械强度与刚度。对中、小型异步电动机,通常用铸铁机座。对大型电机，一般采纳钢板焊接得机座,整个机座与座式轴承都固定在同一个底板上。２、 转子： 转轴:支撑转子 转子铁心：0。5mm 硅...
