张家港市骏马钢帘线四期厂区监理实施细则（脚手架工程）

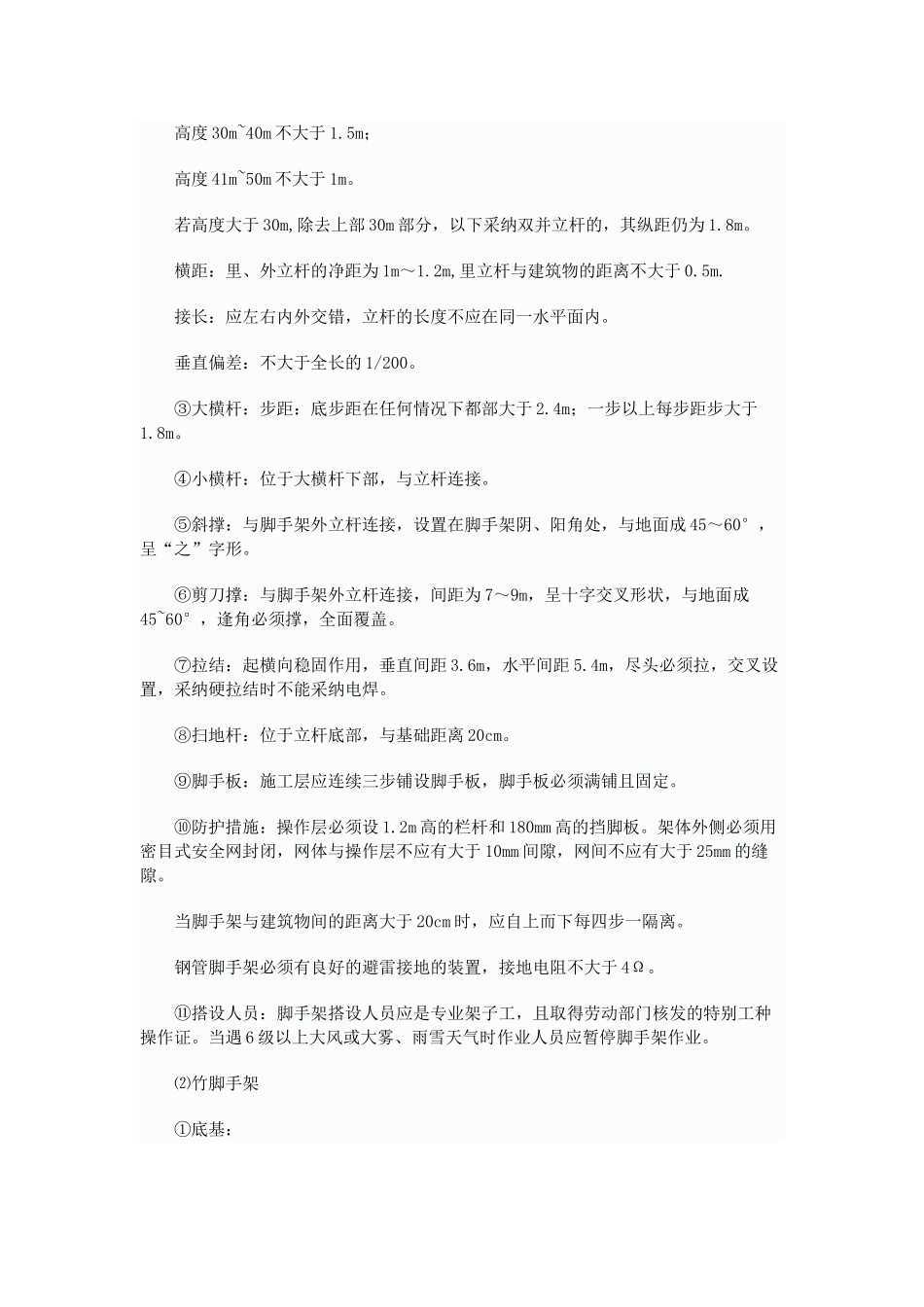

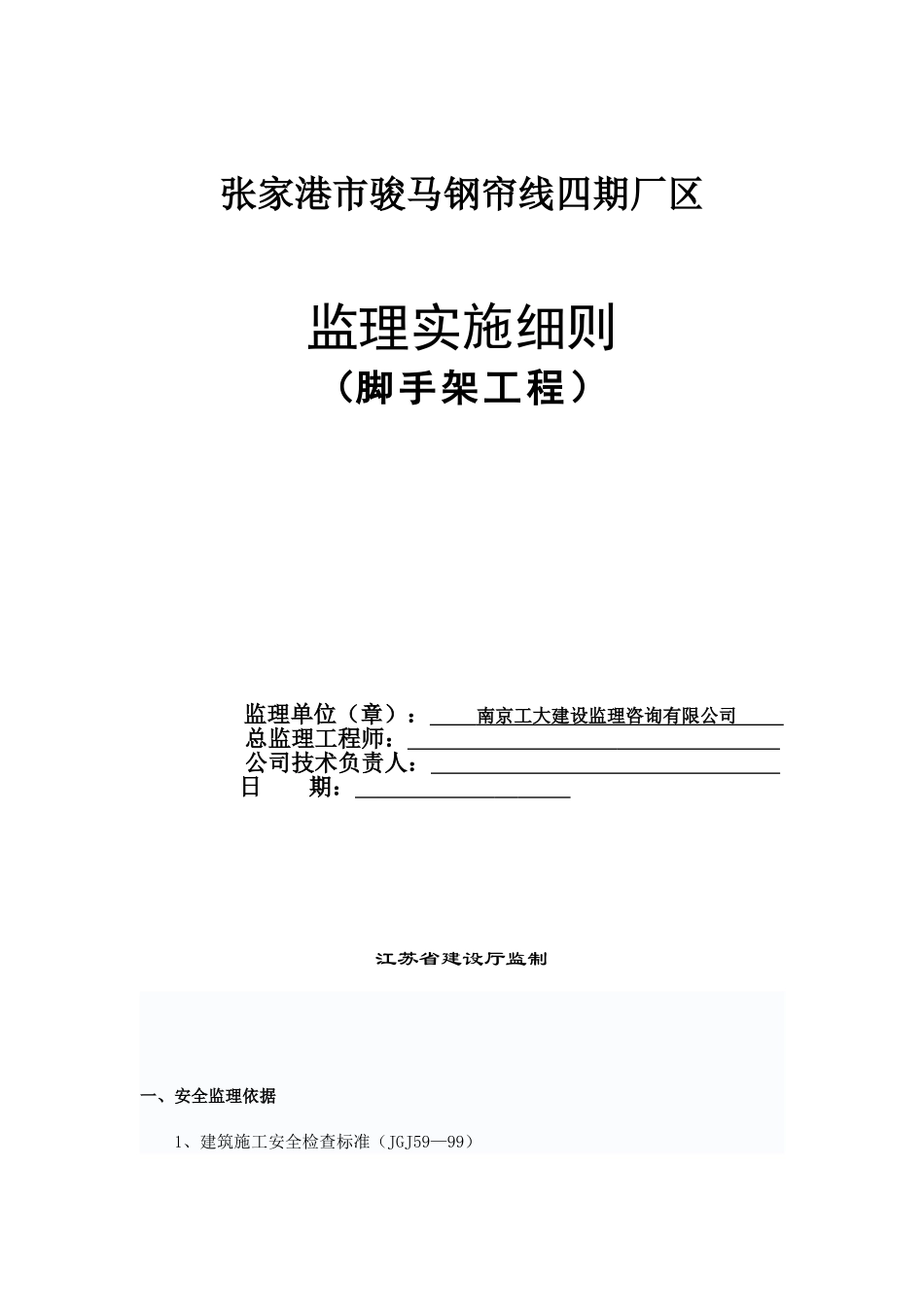

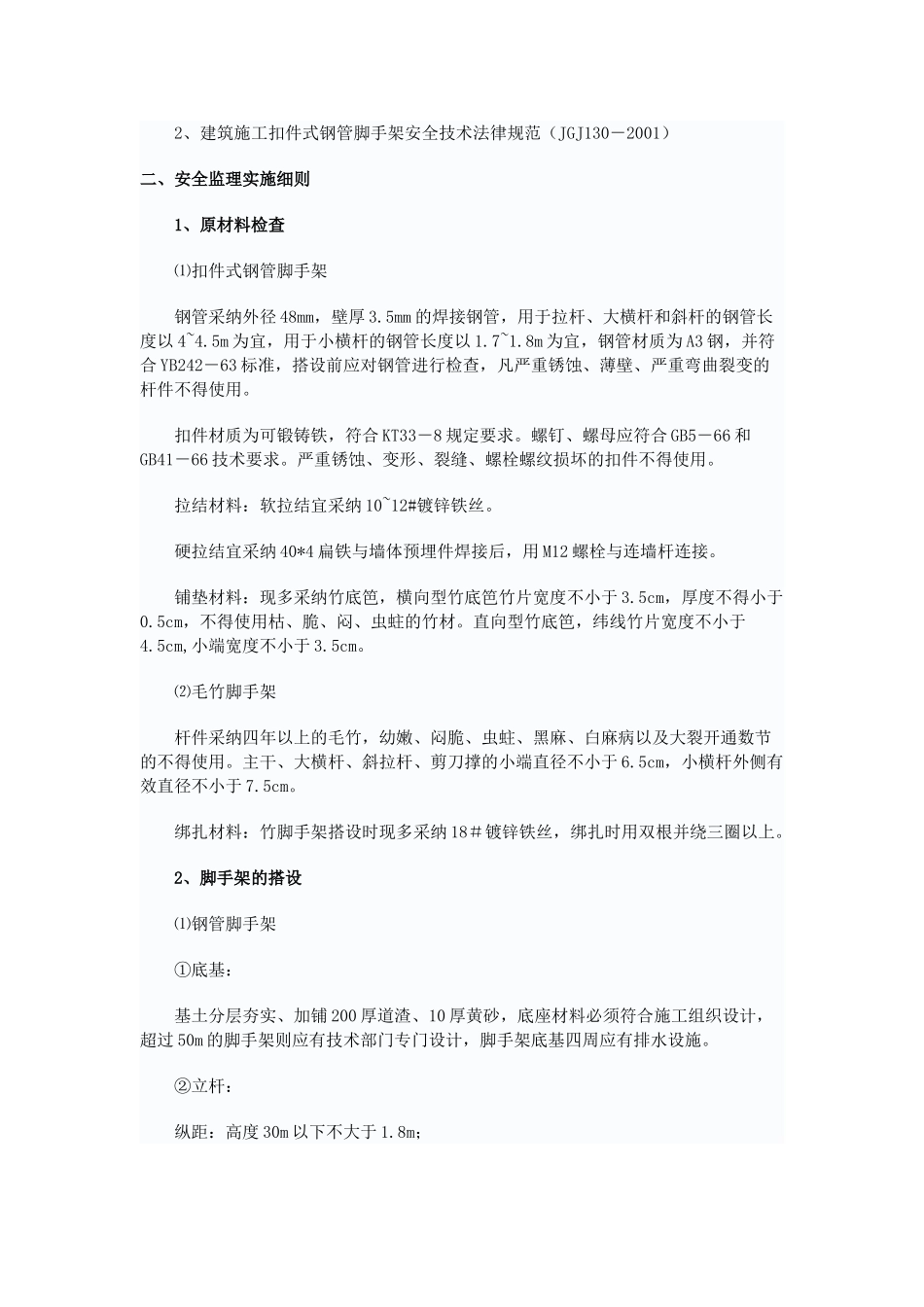

张家港市骏马钢帘线四期厂区监理实施细则（脚手架工程）监理单位（章）： 南京工大建设监理咨询有限公司 总监理工程师： 公司技术负责人： 日 期： 江苏省建设厅监制一、安全监理依据 1、建筑施工安全检查标准（JGJ59—99） 2、建筑施工扣件式钢管脚手架安全技术法律规范（JGJ130－2001）二、安全监理实施细则 1、原材料检查 ⑴扣件式钢管脚手架 钢管采纳外径 48mm，壁厚 3.5mm 的焊接钢管，用于拉杆、大横杆和斜杆的钢管长度以 4~4.5m 为宜，用于小横杆的钢管长度以 1.7~1.8m 为宜，钢管材质为 A3 钢，并符合 YB242－63 标准，搭设前应对钢管进行检查，凡严重锈蚀、薄壁、严重弯曲裂变的杆件不得使用。 扣件材质为可锻铸铁，符合 KT33－8 规定要求。螺钉、螺母应符合 GB5－66 和GB41－66 技术要求。严重锈蚀、变形、裂缝、螺栓螺纹损坏的扣件不得使用。 拉结材料：软拉结宜采纳 10~12#镀锌铁丝。 硬拉结宜采纳 40*4 扁铁与墙体预埋件焊接后，用 M12 螺栓与连墙杆连接。 铺垫材料：现多采纳竹底笆，横向型竹底笆竹片宽度不小于 3.5cm，厚度不得小于0.5cm，不得使用枯、脆、闷、虫蛀的竹材。直向型竹底笆，纬线竹片宽度不小于4.5cm,小端宽度不小于 3.5cm。 ⑵毛竹脚手架 杆件采纳四年以上的毛竹，幼嫩、闷脆、虫蛀、黑麻、白麻病以及大裂开通数节的不得使用。主干、大横杆、斜拉杆、剪刀撑的小端直径不小于 6.5cm，小横杆外侧有效直径不小于 7.5cm。 绑扎材料：竹脚手架搭设时现多采纳 18＃镀锌铁丝，绑扎时用双根并绕三圈以上。 2、脚手架的搭设 ⑴钢管脚手架 ①底基： 基土分层夯实、加铺 200 厚道渣、10 厚黄砂，底座材料必须符合施工组织设计，超过 50m 的脚手架则应有技术部门专门设计，脚手架底基四周应有排水设施。 ②立杆： 纵距：高度 30m 以下不大于 1.8m； 高度 30m~40m 不大于 1.5m； 高度 41m~50m 不大于 1m。 若高度大于 30m,除去上部 30m 部分，以下采纳双并立杆的，其纵距仍为 1.8m。 横距：里、外立杆的净距为 1m～1.2m,里立杆与建筑物的距离不大于 0.5m. 接长：应左右内外交错，立杆的长度不应在同一水平面内。 垂直偏差：不大于全长的 1/200。 ③大横杆：步距：底步距在任何情况下都部大于 2.4m；一步以上每步距步大于1.8m。 ④小横杆：位于大横杆下部，与立杆连接。 ⑤斜撑：与脚手架外立杆连接，设置在脚手架阴、阳角处，与地面成 45～60...
