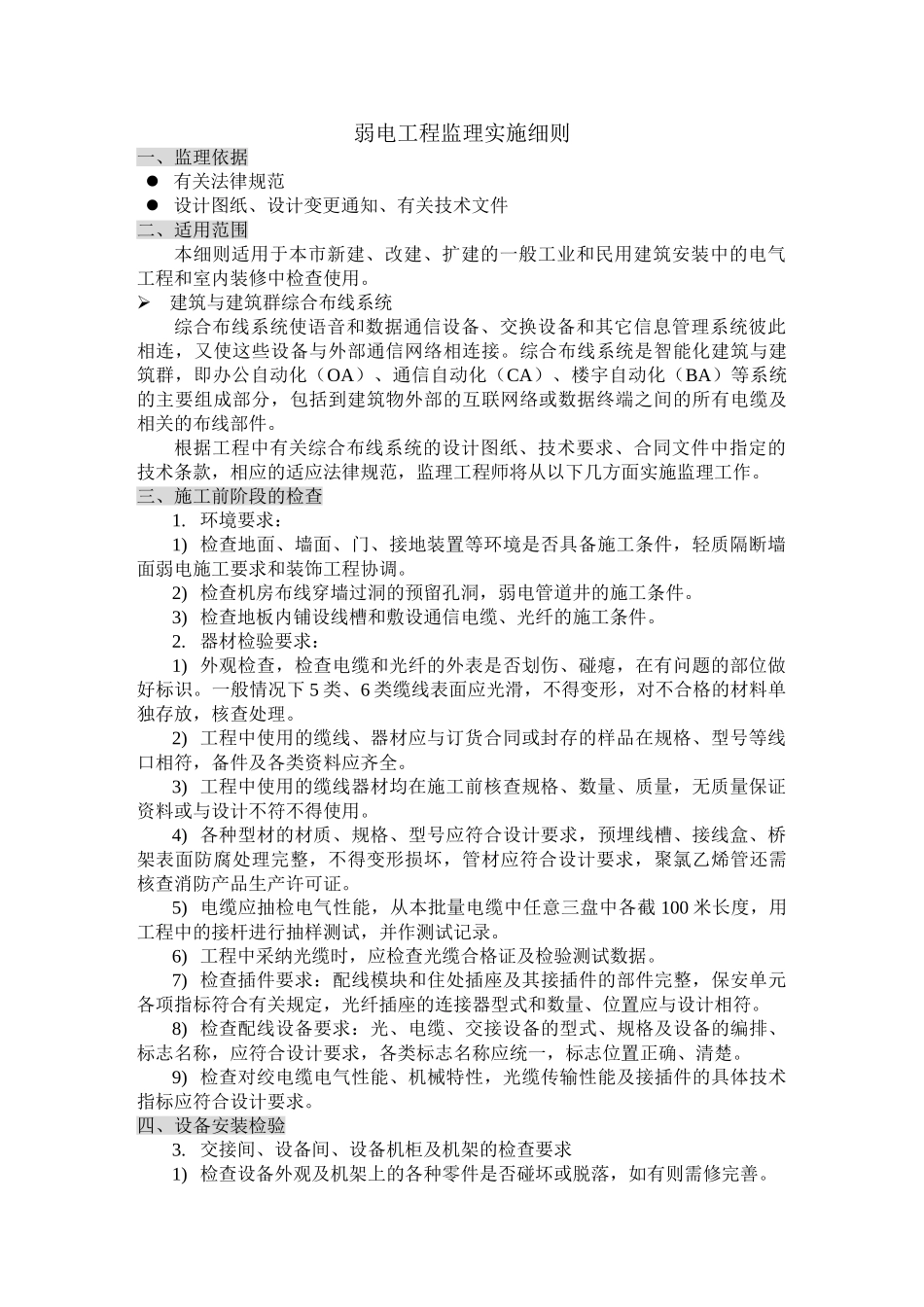

弱电工程监理实施细则一、监理依据 有关法律规范 设计图纸、设计变更通知、有关技术文件二、适用范围本细则适用于本市新建、改建、扩建的一般工业和民用建筑安装中的电气工程和室内装修中检查使用。建筑与建筑群综合布线系统综合布线系统使语音和数据通信设备、交换设备和其它信息管理系统彼此相连，又使这些设备与外部通信网络相连接。综合布线系统是智能化建筑与建筑群，即办公自动化（OA）、通信自动化（CA）、楼宇自动化（BA）等系统的主要组成部分，包括到建筑物外部的互联网络或数据终端之间的所有电缆及相关的布线部件。根据工程中有关综合布线系统的设计图纸、技术要求、合同文件中指定的技术条款，相应的适应法律规范，监理工程师将从以下几方面实施监理工作。三、施工前阶段的检查1. 环境要求：1) 检查地面、墙面、门、接地装置等环境是否具备施工条件，轻质隔断墙面弱电施工要求和装饰工程协调。2) 检查机房布线穿墙过洞的预留孔洞，弱电管道井的施工条件。3) 检查地板内铺设线槽和敷设通信电缆、光纤的施工条件。2. 器材检验要求：1) 外观检查，检查电缆和光纤的外表是否划伤、碰瘪，在有问题的部位做好标识。一般情况下 5 类、6 类缆线表面应光滑，不得变形，对不合格的材料单独存放，核查处理。2) 工程中使用的缆线、器材应与订货合同或封存的样品在规格、型号等线口相符，备件及各类资料应齐全。3) 工程中使用的缆线器材均在施工前核查规格、数量、质量，无质量保证资料或与设计不符不得使用。4) 各种型材的材质、规格、型号应符合设计要求，预埋线槽、接线盒、桥架表面防腐处理完整，不得变形损坏，管材应符合设计要求，聚氯乙烯管还需核查消防产品生产许可证。5) 电缆应抽检电气性能，从本批量电缆中任意三盘中各截 100 米长度，用工程中的接杆进行抽样测试，并作测试记录。6) 工程中采纳光缆时，应检查光缆合格证及检验测试数据。7) 检查插件要求：配线模块和住处插座及其接插件的部件完整，保安单元各项指标符合有关规定，光纤插座的连接器型式和数量、位置应与设计相符。8) 检查配线设备要求：光、电缆、交接设备的型式、规格及设备的编排、标志名称，应符合设计要求，各类标志名称应统一，标志位置正确、清楚。9) 检查对绞电缆电气性能、机械特性，光缆传输性能及接插件的具体技术指标应符合设计要求。四、设备安装检验3. 交接间、设备间、设备机柜及机架的检查要求1) 检查设备外观及机架上的各...
