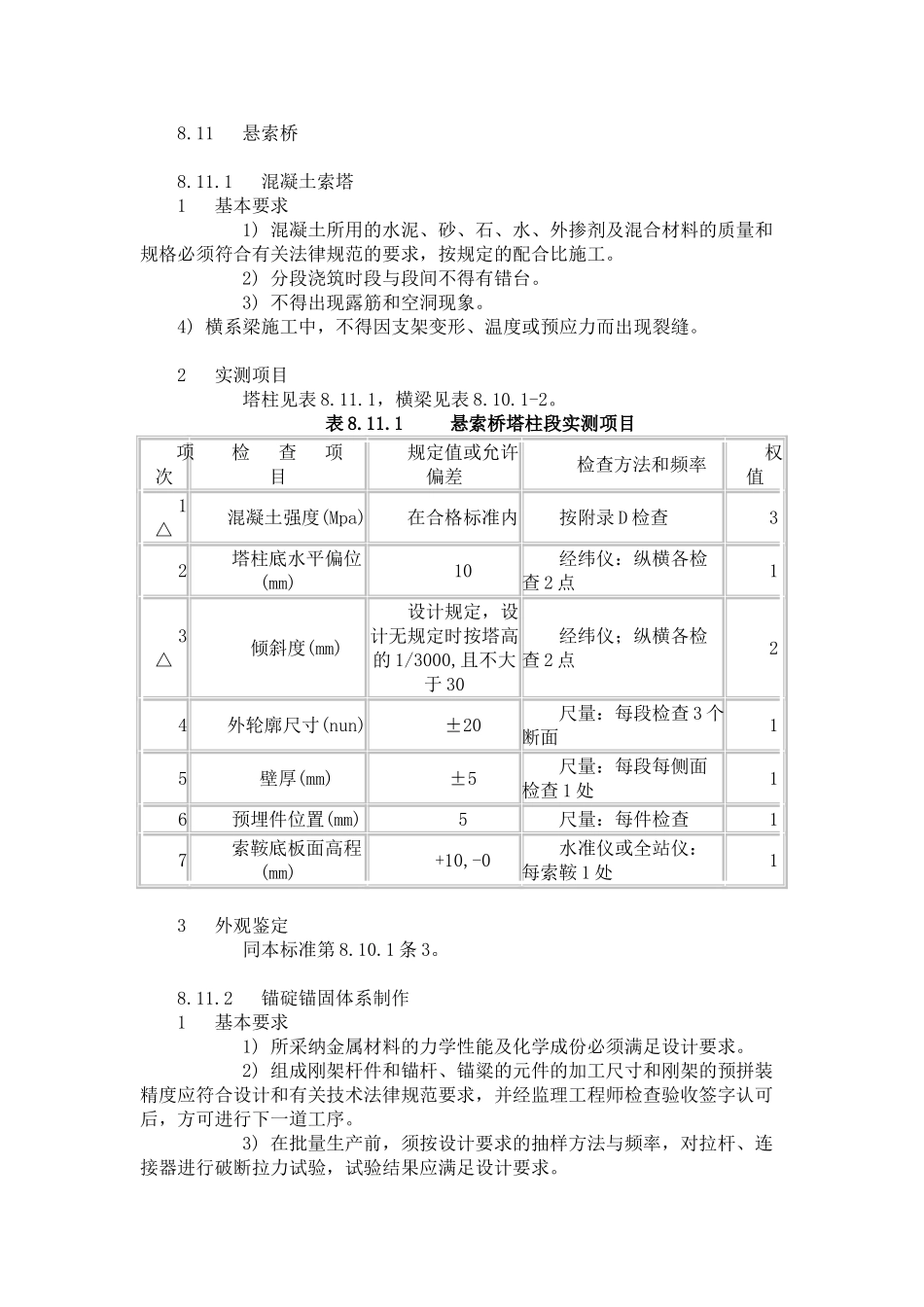

8.11 悬索桥 8.11.1 混凝土索塔1 基本要求 1) 混凝土所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关法律规范的要求，按规定的配合比施工。 2) 分段浇筑时段与段间不得有错台。 3) 不得出现露筋和空洞现象。4) 横系梁施工中，不得因支架变形、温度或预应力而出现裂缝。 2 实测项目 塔柱见表 8.11.1，横梁见表 8.10.1-2。表 8.11.1 悬索桥塔柱段实测项目项次检 查 项 目规定值或允许偏差检查方法和频率权值1△混凝土强度(Mpa)在合格标准内按附录 D 检查32塔柱底水平偏位(mm)10经纬仪：纵横各检查 2 点13△倾斜度(mm)设计规定，设计无规定时按塔高的 1/3000,且不大于 30经纬仪；纵横各检查 2 点24外轮廓尺寸(nun)±20尺量：每段检查 3 个断面15壁厚(mm)±5尺量：每段每侧面检查 1 处16预埋件位置(mm)5尺量：每件检查17索鞍底板面高程(mm)+10,-0水准仪或全站仪：每索鞍 1 处1 3 外观鉴定 同本标准第 8.10.1 条 3。 8.11.2 锚碇锚固体系制作1 基本要求 1) 所采纳金属材料的力学性能及化学成份必须满足设计要求。 2) 组成刚架杆件和锚杆、锚粱的元件的加工尺寸和刚架的预拼装精度应符合设计和有关技术法律规范要求，并经监理工程师检查验收签字认可后，方可进行下一道工序。 3) 在批量生产前，须按设计要求的抽样方法与频率，对拉杆、连接器进行破断拉力试验，试验结果应满足设计要求。 4) 构件防护应符合设计要求。 2 实测项目见表 8.12.2-1 和见表 8.12.2-2。表 8.11.2-1 预应力锚固体系制作实测项目项次检 查 项 目规定值或允许偏差检查方法和频率权值1△连接器拉杆孔至锚固孔中心距(mm)±0.5游标卡尺：逐件检查22主要孔径(nun)+1.0,-0.0游标卡尺：逐件检查23△孔轴线与顶、底面的垂直度(°)0.3量具：逐件检查34底面平面度(mm)0.08量具：逐件检查25拉杆孔项、底面的平行度(mm)0.15量具：逐件检查26△拉杆同轴度(mm)0.04量具：逐件检查2 表 8.11.2-2 刚架锚固体系制作实测项目项次检 查 项 目规定值或允许偏差检查方法和频率权值1刚架杆件长度(mm)±2尺量：每件检查22刚架杆件中心距(mm)±2尺量：每节间检查13△锚杆长度(mm)±3尺量：每件检查34锚梁长度(mm)±3尺量：每件检查25△连 接符合设计要求超声或测力扳手：抽查 30％2 3 外观鉴定 杆件表面不得有擦痕，不符合要求时减 1~5 分。 8.11.3 锚碇锚固体系安装1 基本要求1) 锚固系统必须有合格...
