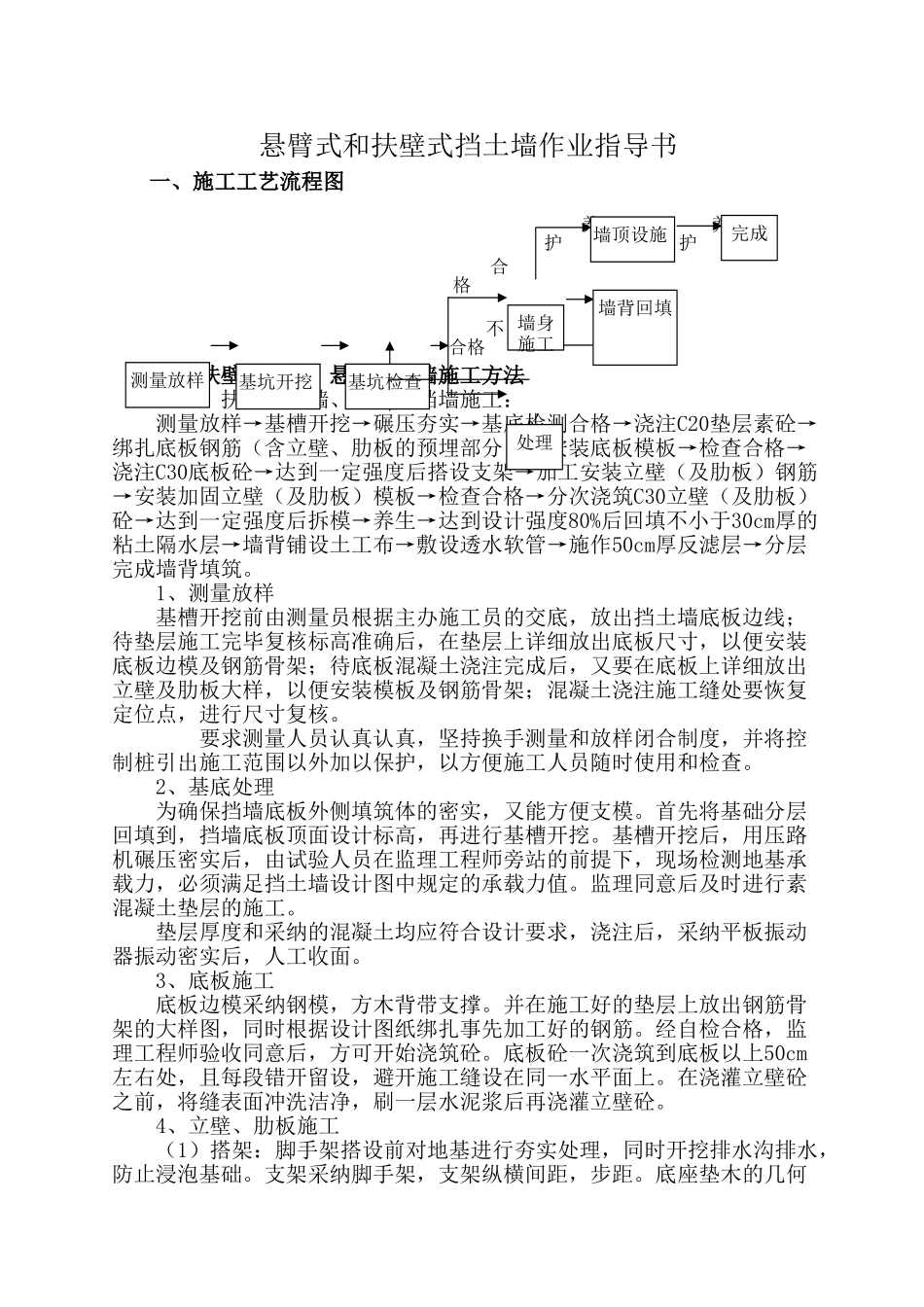

悬臂式和扶壁式挡土墙作业指导书一、施工工艺流程图二、扶壁式挡墙、悬壁式挡墙施工方法（一）扶壁式挡墙、悬壁式挡墙施工：测量放样→基槽开挖→碾压夯实→基底检测合格→浇注C20垫层素砼→绑扎底板钢筋（含立壁、肋板的预埋部分）→安装底板模板→检查合格→浇注C30底板砼→达到一定强度后搭设支架→加工安装立壁（及肋板）钢筋→安装加固立壁（及肋板）模板→检查合格→分次浇筑C30立壁（及肋板）砼→达到一定强度后拆模→养生→达到设计强度80%后回填不小于30cm厚的粘土隔水层→墙背铺设土工布→敷设透水软管→施作50cm厚反滤层→分层完成墙背填筑。1、测量放样基槽开挖前由测量员根据主办施工员的交底，放出挡土墙底板边线；待垫层施工完毕复核标高准确后，在垫层上详细放出底板尺寸，以便安装底板边模及钢筋骨架；待底板混凝土浇注完成后，又要在底板上详细放出立壁及肋板大样，以便安装模板及钢筋骨架；混凝土浇注施工缝处要恢复定位点，进行尺寸复核。 要求测量人员认真认真，坚持换手测量和放样闭合制度，并将控制桩引出施工范围以外加以保护，以方便施工人员随时使用和检查。 2、基底处理为确保挡墙底板外侧填筑体的密实，又能方便支模。首先将基础分层回填到，挡墙底板顶面设计标高，再进行基槽开挖。基槽开挖后，用压路机碾压密实后，由试验人员在监理工程师旁站的前提下，现场检测地基承载力，必须满足挡土墙设计图中规定的承载力值。监理同意后及时进行素混凝土垫层的施工。垫层厚度和采纳的混凝土均应符合设计要求，浇注后，采纳平板振动器振动密实后，人工收面。3、底板施工底板边模采纳钢模，方木背带支撑。并在施工好的垫层上放出钢筋骨架的大样图，同时根据设计图纸绑扎事先加工好的钢筋。经自检合格，监理工程师验收同意后，方可开始浇筑砼。底板砼一次浇筑到底板以上50cm左右处，且每段错开留设，避开施工缝设在同一水平面上。在浇灌立壁砼之前，将缝表面冲洗洁净，刷一层水泥浆后再浇灌立壁砼。4、立壁、肋板施工（1）搭架：脚手架搭设前对地基进行夯实处理，同时开挖排水沟排水，防止浸泡基础。支架采纳脚手架，支架纵横间距，步距。底座垫木的几何养护养护合格不合格测量放样基坑开挖基坑检查墙身施工处理墙背回填墙顶设施完成尺寸，应严格按计算进行实施。（2）绑扎钢筋：钢筋在钢筋加工房配料，人工运至现场绑扎、焊接成型，主筋接头，按设计和法律规范要求进行连接，接头位置按法律规范要求错开。（3）支模：采纳钢模...
