扣件式钢管施工梯设计计算书

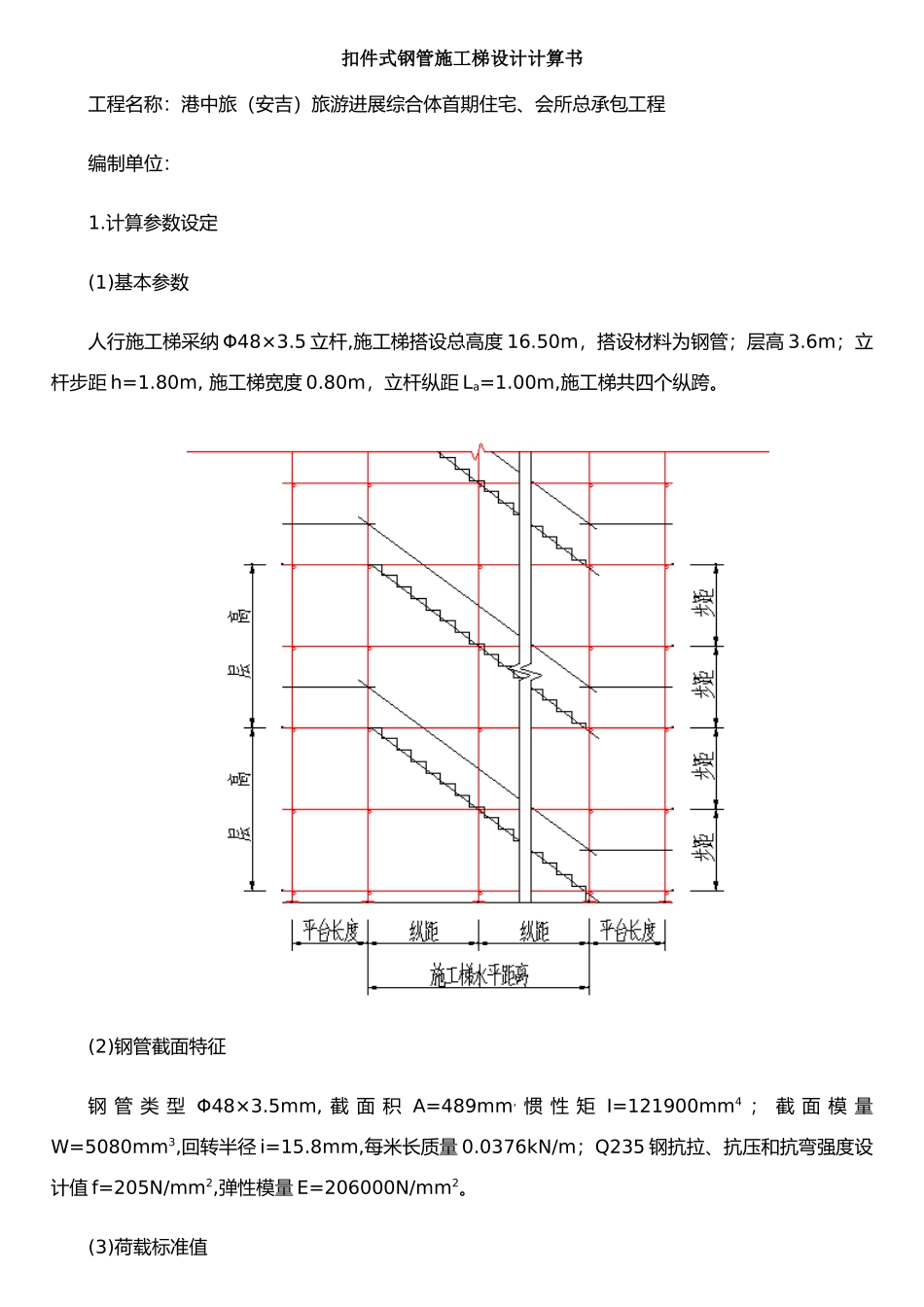

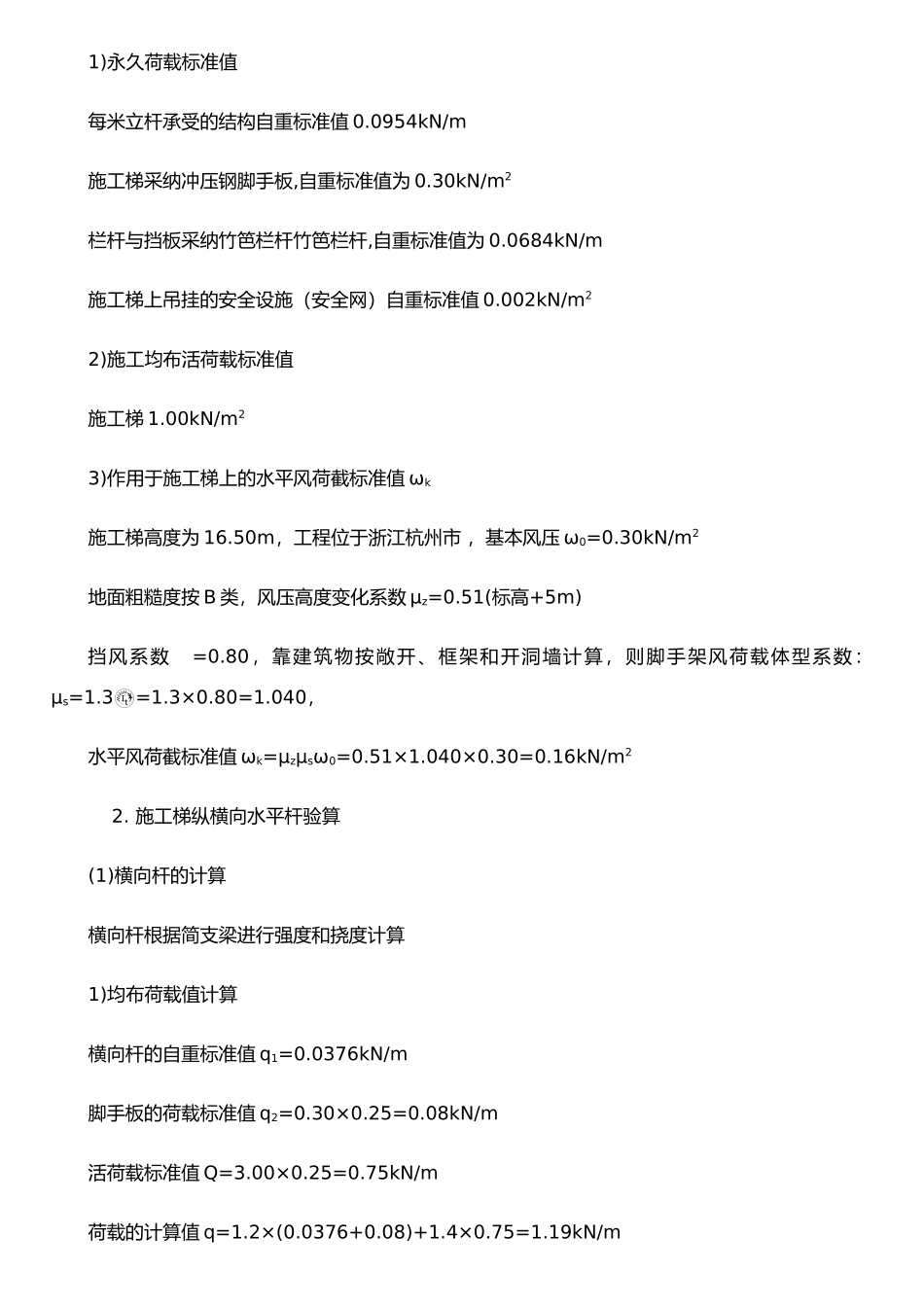

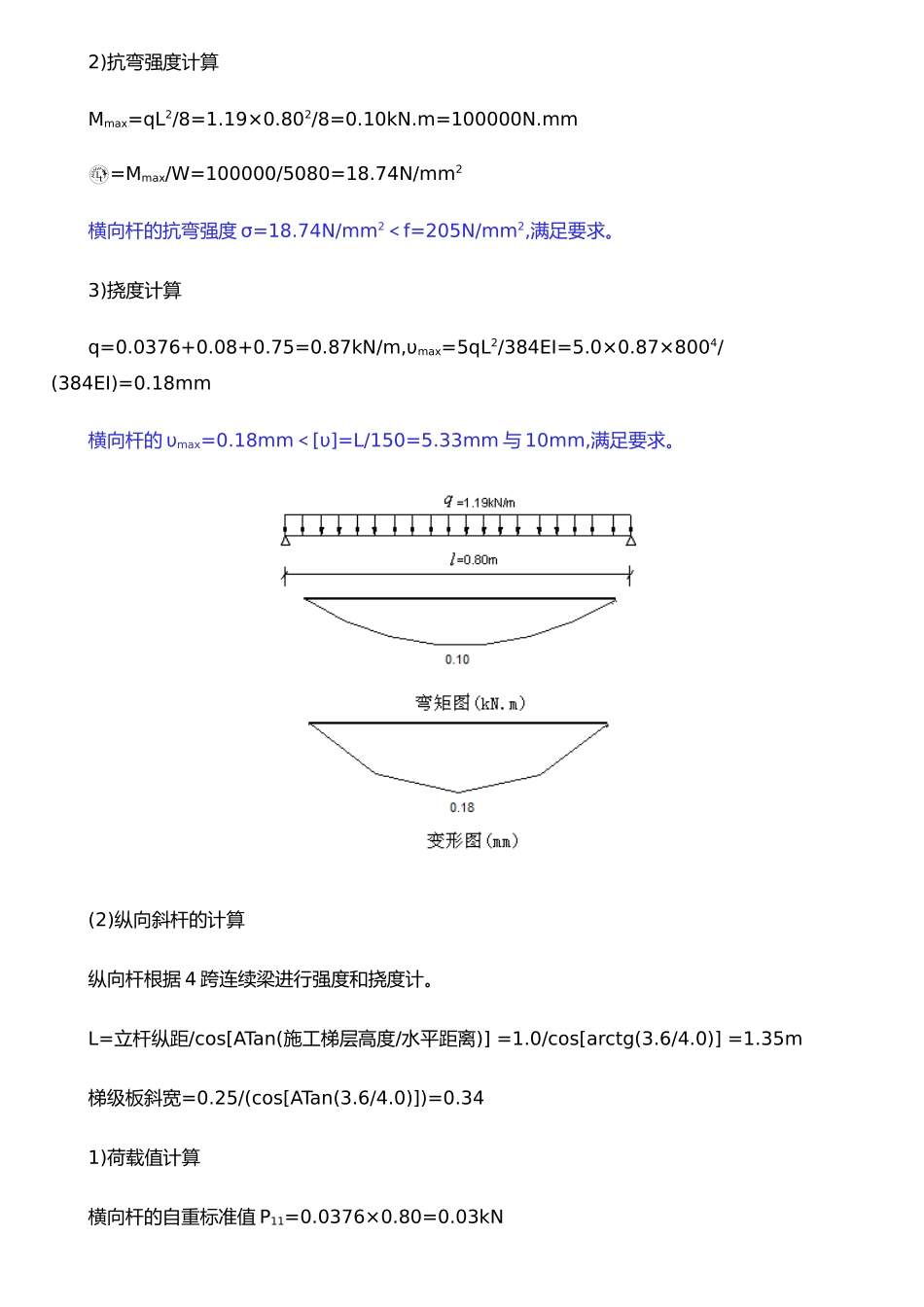

扣件式钢管施工梯设计计算书工程名称：港中旅（安吉）旅游进展综合体首期住宅、会所总承包工程编制单位：1.计算参数设定(1)基本参数人行施工梯采纳 Φ48×3.5 立杆,施工梯搭设总高度 16.50m，搭设材料为钢管；层高 3.6m；立杆步距 h=1.80m, 施工梯宽度 0.80m，立杆纵距 La=1.00m,施工梯共四个纵跨。(2)钢管截面特征 钢 管 类 型 Φ48×3.5mm, 截 面 积 A=489mm, 惯 性 矩 I=121900mm4 ； 截 面 模 量W=5080mm3,回转半径 i=15.8mm,每米长质量 0.0376kN/m；Q235 钢抗拉、抗压和抗弯强度设计值 f=205N/mm2,弹性模量 E=206000N/mm2。(3)荷载标准值1)永久荷载标准值每米立杆承受的结构自重标准值 0.0954kN/m施工梯采纳冲压钢脚手板,自重标准值为 0.30kN/m2栏杆与挡板采纳竹笆栏杆竹笆栏杆,自重标准值为 0.0684kN/m施工梯上吊挂的安全设施（安全网）自重标准值 0.002kN/m22)施工均布活荷载标准值施工梯 1.00kN/m2 3)作用于施工梯上的水平风荷截标准值 ωk施工梯高度为 16.50m，工程位于浙江杭州市 ，基本风压 ω0=0.30kN/m2地面粗糙度按 B 类，风压高度变化系数 μz=0.51(标高+5m)挡风系数=0.80，靠建筑物按敞开、框架和开洞墙计算，则脚手架风荷载体型系数：μs=1.3=1.3×0.80=1.040，水平风荷截标准值 ωk=μzμsω0=0.51×1.040×0.30=0.16kN/m2 2. 施工梯纵横向水平杆验算(1)横向杆的计算横向杆根据简支梁进行强度和挠度计算1)均布荷载值计算横向杆的自重标准值 q1=0.0376kN/m脚手板的荷载标准值 q2=0.30×0.25=0.08kN/m活荷载标准值 Q=3.00×0.25=0.75kN/m荷载的计算值 q=1.2×(0.0376+0.08)+1.4×0.75=1.19kN/m2)抗弯强度计算Mmax=qL2/8=1.19×0.802/8=0.10kN.m=100000N.mm=Mmax/W=100000/5080=18.74N/mm2横向杆的抗弯强度 σ=18.74N/mm2＜f=205N/mm2,满足要求。3)挠度计算q=0.0376+0.08+0.75=0.87kN/m,υmax=5qL2/384EI=5.0×0.87×8004/(384EI)=0.18mm横向杆的 υmax=0.18mm＜[υ]=L/150=5.33mm 与 10mm,满足要求。(2)纵向斜杆的计算纵向杆根据 4 跨连续梁进行强度和挠度计。L=立杆纵距/cos[ATan(施工梯层高度/水平距离)] =1.0/cos[arctg(3.6/4.0)] =1.35m梯级板斜宽=0.25/(cos[ATan(3.6/4.0)])=0.341)荷载值计算横向杆的自重标准值 P11=0.0376×0.80=0.03kN脚手板的荷载标准值 P12=0.30×0.80×0.34=0.08kN活荷载标准值 Q=1.00×0.80×0.34=0.27kN荷载的计算值 P=0.5[1.2...
