扣件式脚手架计算书

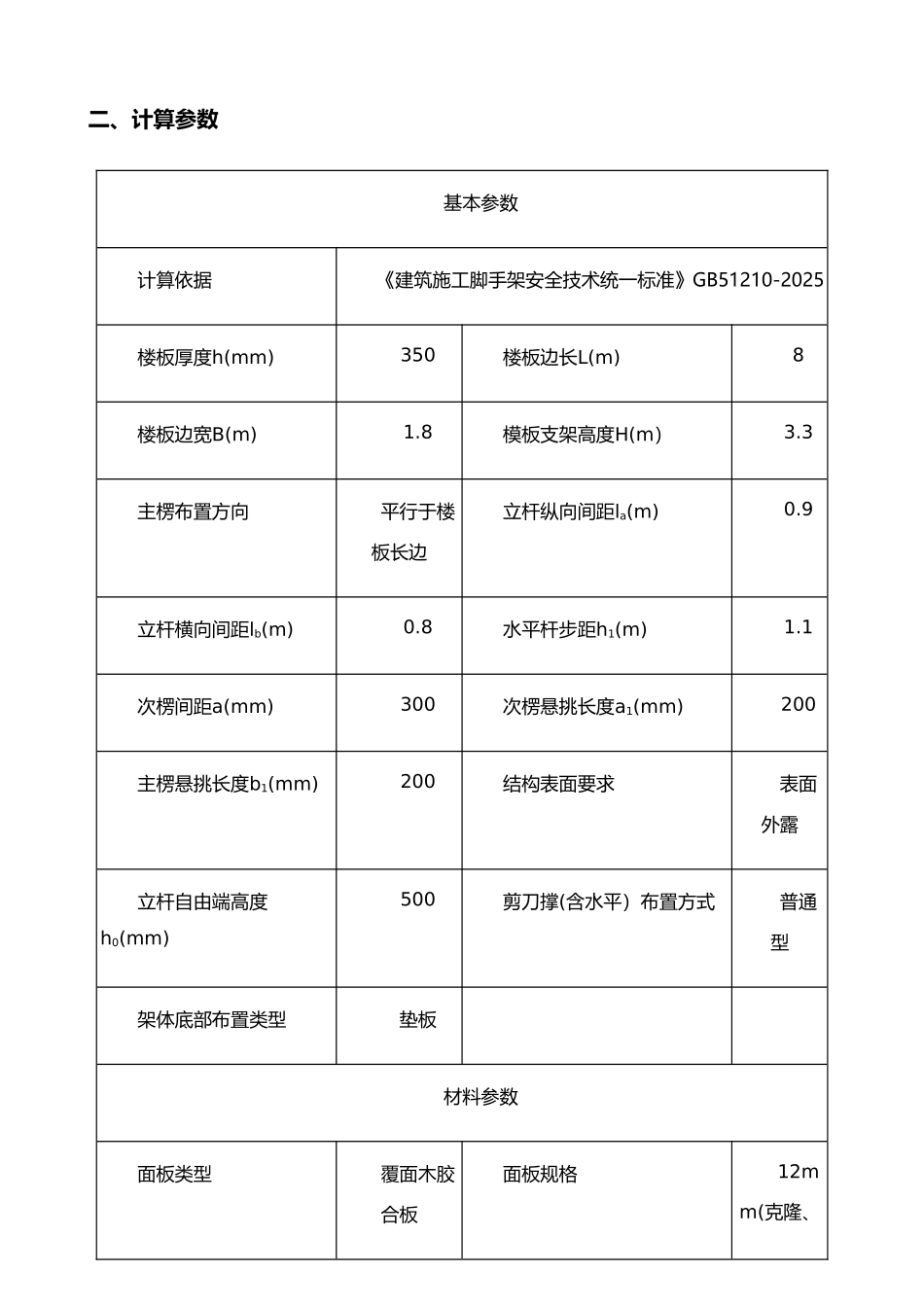

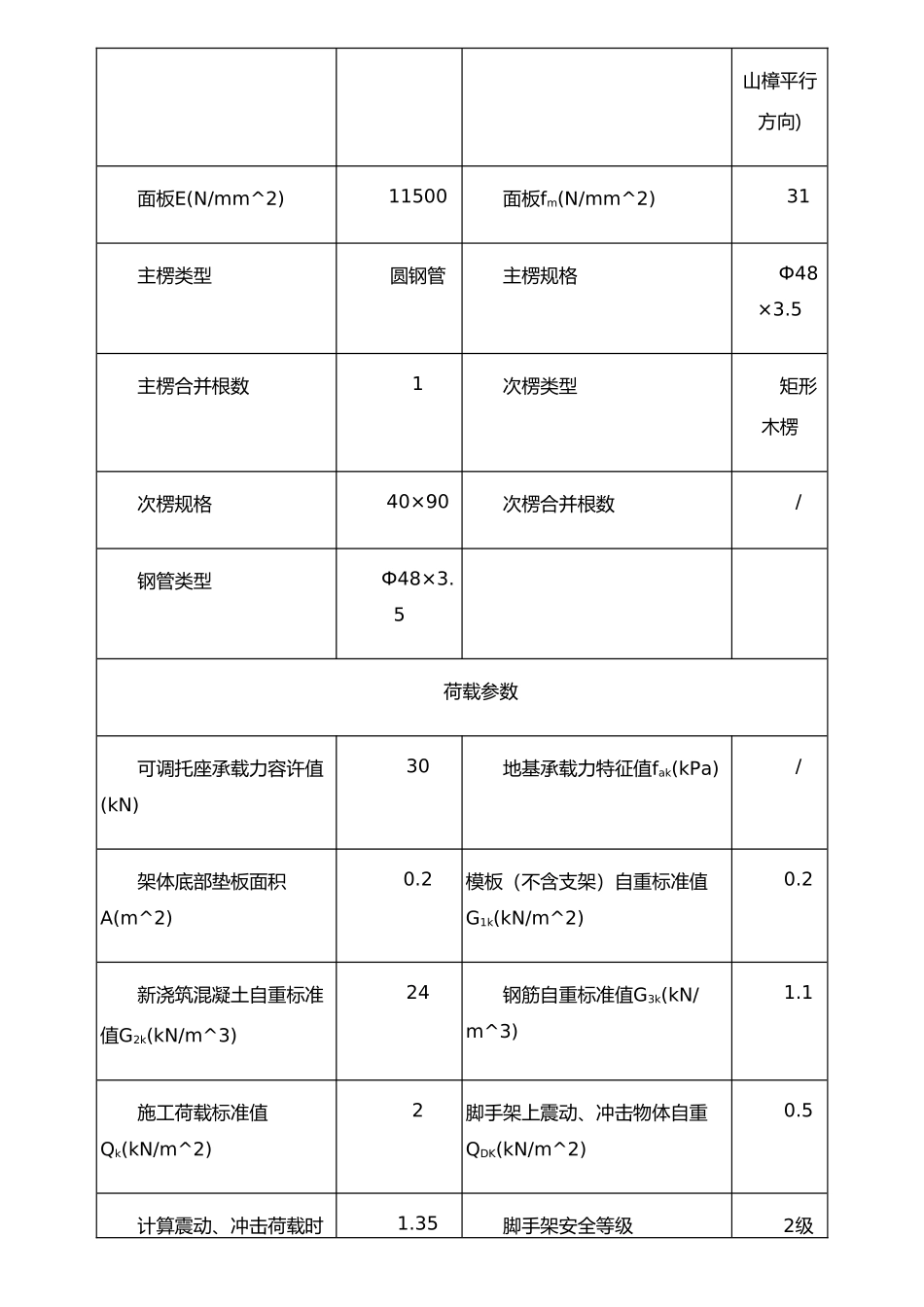

扣件式钢管支架楼板模板安全计算书一、计算依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130－20252、《建筑施工脚手架安全技术统一标准》GB51210-20253、《建筑施工模板安全技术法律规范》JGJ162-20254、《建筑施工临时支撑结构技术法律规范》JGJ300-20255、《冷弯薄壁型钢结构技术法律规范》GB50018-20255、《混凝土结构设计法律规范》GB50010-20256、《建筑结构荷载法律规范》GB50009-20257、《钢结构设计法律规范》GB50017-2025二、计算参数基本参数计算依据《建筑施工脚手架安全技术统一标准》GB51210-2025楼板厚度h(mm)350楼板边长L(m)8楼板边宽B(m)1.8模板支架高度H(m）3.3主楞布置方向平行于楼板长边立杆纵向间距la(m)0.9立杆横向间距lb(m)0.8水平杆步距h1(m)1.1次楞间距a(mm)300次楞悬挑长度a1(mm)200主楞悬挑长度b1(mm)200结构表面要求表面外露立杆自由端高度h0(mm)500剪刀撑(含水平）布置方式普通型架体底部布置类型垫板材料参数面板类型覆面木胶合板面板规格12mm(克隆、山樟平行方向)面板E(N/mm^2)11500面板fm(N/mm^2)31主楞类型圆钢管主楞规格Ф48×3.5主楞合并根数1次楞类型矩形木楞次楞规格40×90次楞合并根数/钢管类型Ф48×3.5荷载参数可调托座承载力容许值(kN)30地基承载力特征值fak(kPa)/架体底部垫板面积A(m^2)0.2模板（不含支架）自重标准值G1k(kN/m^2)0.2新浇筑混凝土自重标准值G2k(kN/m^3)24钢筋自重标准值G3k(kN/m^3)1.1施工荷载标准值Qk(kN/m^2)2脚手架上震动、冲击物体自重QDK(kN/m^2)0.5计算震动、冲击荷载时1.35脚手架安全等级2级的动力系数κ脚手架结构重要性系数γ01是否考虑风荷载是省份、城市四川(省)绵阳市(市)地面粗糙度类型C类指有密集建筑群的城市市区基本风压值Wo(kN/m^2)0.2沿风荷载方向架体搭设的跨数n6模板支撑架顶部竖向栏杆围挡的高度Hm(mm)1000模板支撑架顶部模板高度Hb(mm)700模板荷载传递方式可调托座简图：（图1）平面图（图2）纵向剖面图 1 （图3）横向剖面图 2 三、面板验算根据《建筑施工模板安全技术法律规范》5.2.1，按简支跨进行计算，取b=1m宽板带为计算单元。Wm=bh2/6=1000×122/6=24000mm3I=bh3/12=1000×123/12=144000mm4由可变荷载控制的组合：q1=1.2[G1k+(G2k+G3k)h]b+1.4(Qk+κQDK)b=1.2×(0.2+(24+1.1)×350/1000)×1+1.4×(2+1.35×0.5)×1=14.527kN/m由永久荷载控制的组合：q2=1.35[G1k+(G2k+G3k)h]b+1.4×0.7(Qk+κQDK)b=1.35×(0.2+(24+1.1)×350/1000)×1+1.4×0...
