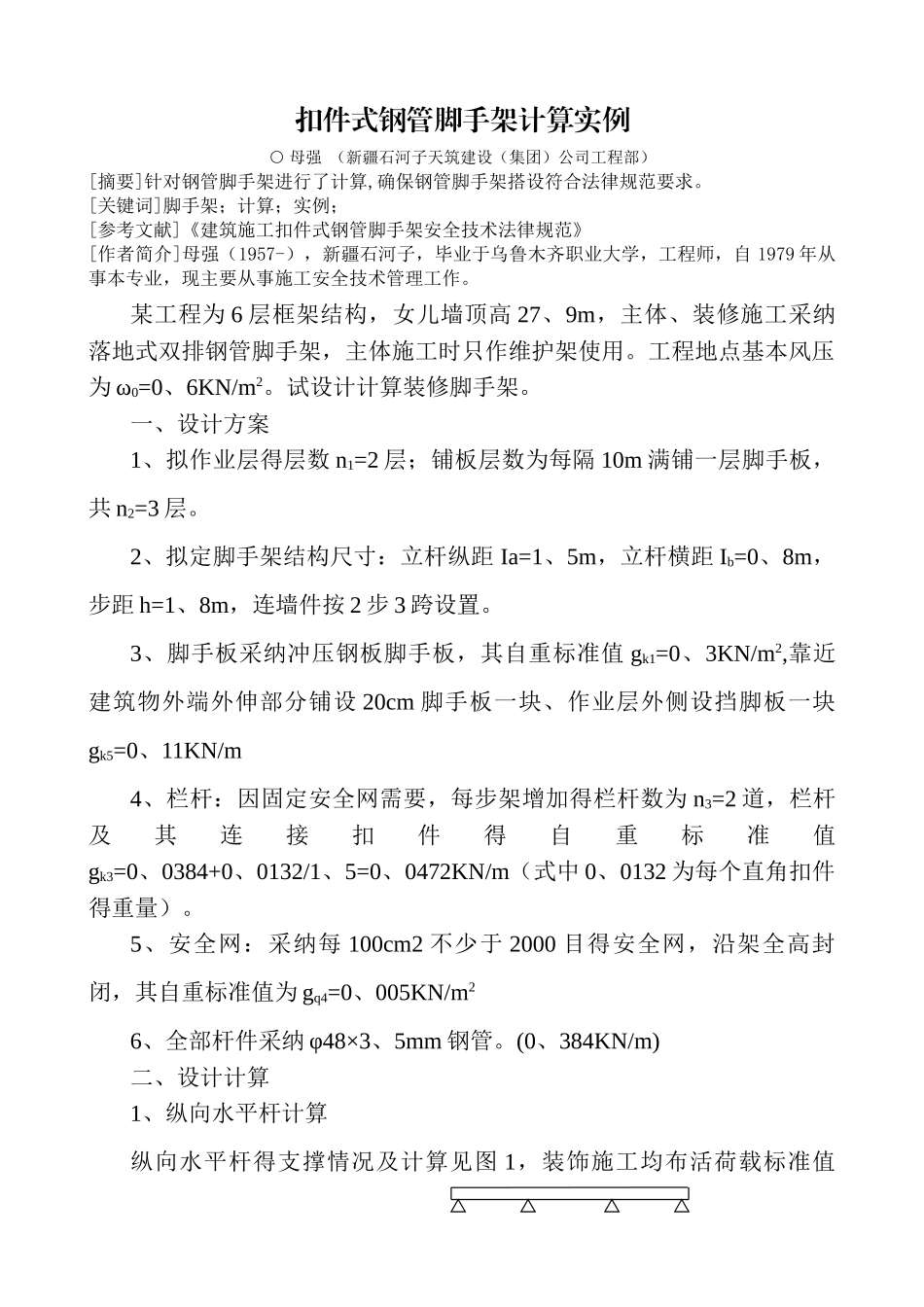

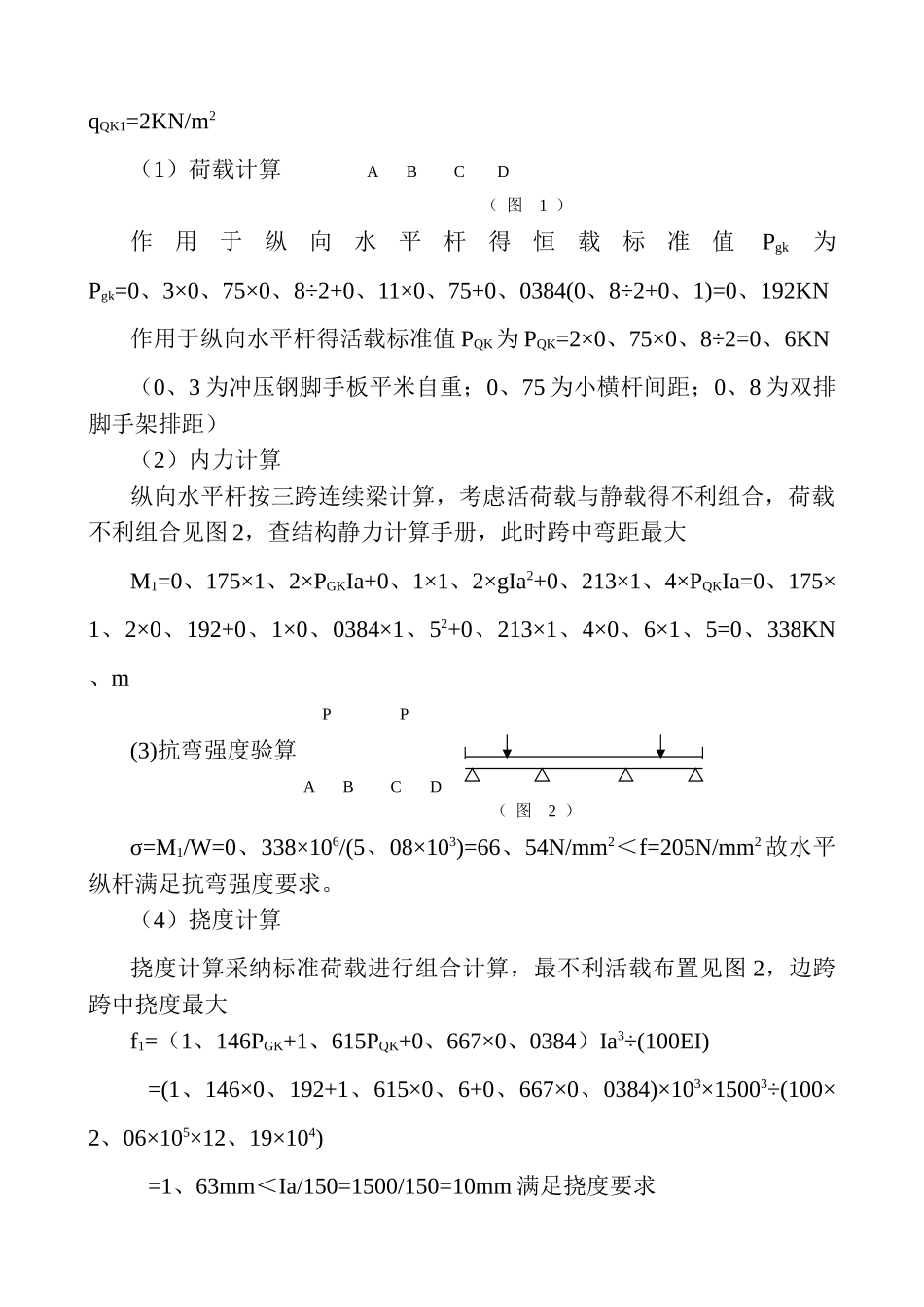

扣件式钢管脚手架计算实例○ 母强 （新疆石河子天筑建设（集团）公司工程部）[摘要]针对钢管脚手架进行了计算,确保钢管脚手架搭设符合法律规范要求。[关键词]脚手架；计算；实例；[参考文献]《建筑施工扣件式钢管脚手架安全技术法律规范》[作者简介]母强（1957-），新疆石河子，毕业于乌鲁木齐职业大学，工程师，自 1979 年从事本专业，现主要从事施工安全技术管理工作。某工程为 6 层框架结构，女儿墙顶高 27、9m，主体、装修施工采纳落地式双排钢管脚手架，主体施工时只作维护架使用。工程地点基本风压为 ω0=0、6KN/m2。试设计计算装修脚手架。一、设计方案1、拟作业层得层数 n1=2 层；铺板层数为每隔 10m 满铺一层脚手板，共 n2=3 层。2、拟定脚手架结构尺寸：立杆纵距 Ιa=1、5m，立杆横距 Ιb=0、8m，步距 h=1、8m，连墙件按 2 步 3 跨设置。3、脚手板采纳冲压钢板脚手板，其自重标准值 gk1=0、3KN/m2,靠近建筑物外端外伸部分铺设 20cm 脚手板一块、作业层外侧设挡脚板一块gk5=0、11KN/m4、栏杆：因固定安全网需要，每步架增加得栏杆数为 n3=2 道，栏杆及其连接扣件得自重标准值gk3=0、0384+0、0132/1、5=0、0472KN/m（式中 0、0132 为每个直角扣件得重量）。5、安全网：采纳每 100cm2 不少于 2000 目得安全网，沿架全高封闭，其自重标准值为 gq4=0、005KN/m26、全部杆件采纳 φ48×3、5mm 钢管。(0、384KN/m)二、设计计算1、纵向水平杆计算纵向水平杆得支撑情况及计算见图 1，装饰施工均布活荷载标准值qQK1=2KN/m2（1）荷载计算 A B C D （ 图 1 ）作用于纵向水平杆得恒载标准值Pgk为Pgk=0、3×0、75×0、8÷2+0、11×0、75+0、0384(0、8÷2+0、1)=0、192KN作用于纵向水平杆得活载标准值 PQK为 PQK=2×0、75×0、8÷2=0、6KN（0、3 为冲压钢脚手板平米自重；0、75 为小横杆间距；0、8 为双排脚手架排距）（2）内力计算纵向水平杆按三跨连续梁计算，考虑活荷载与静载得不利组合，荷载不利组合见图 2，查结构静力计算手册，此时跨中弯距最大M1=0、175×1、2×PGKΙa+0、1×1、2×gΙa2+0、213×1、4×PQKΙa=0、175×1、2×0、192+0、1×0、0384×1、52+0、213×1、4×0、6×1、5=0、338KN、m P P(3)抗弯强度验算 A B C D （ 图 2 ）σ=M1/W=0、338×106/(5、08×103)=66、54N/mm2＜f=205N/mm2故水平纵杆满足抗弯强度要求。（4）挠度计算挠度计算采纳标准荷载进行组合计算，最不...
