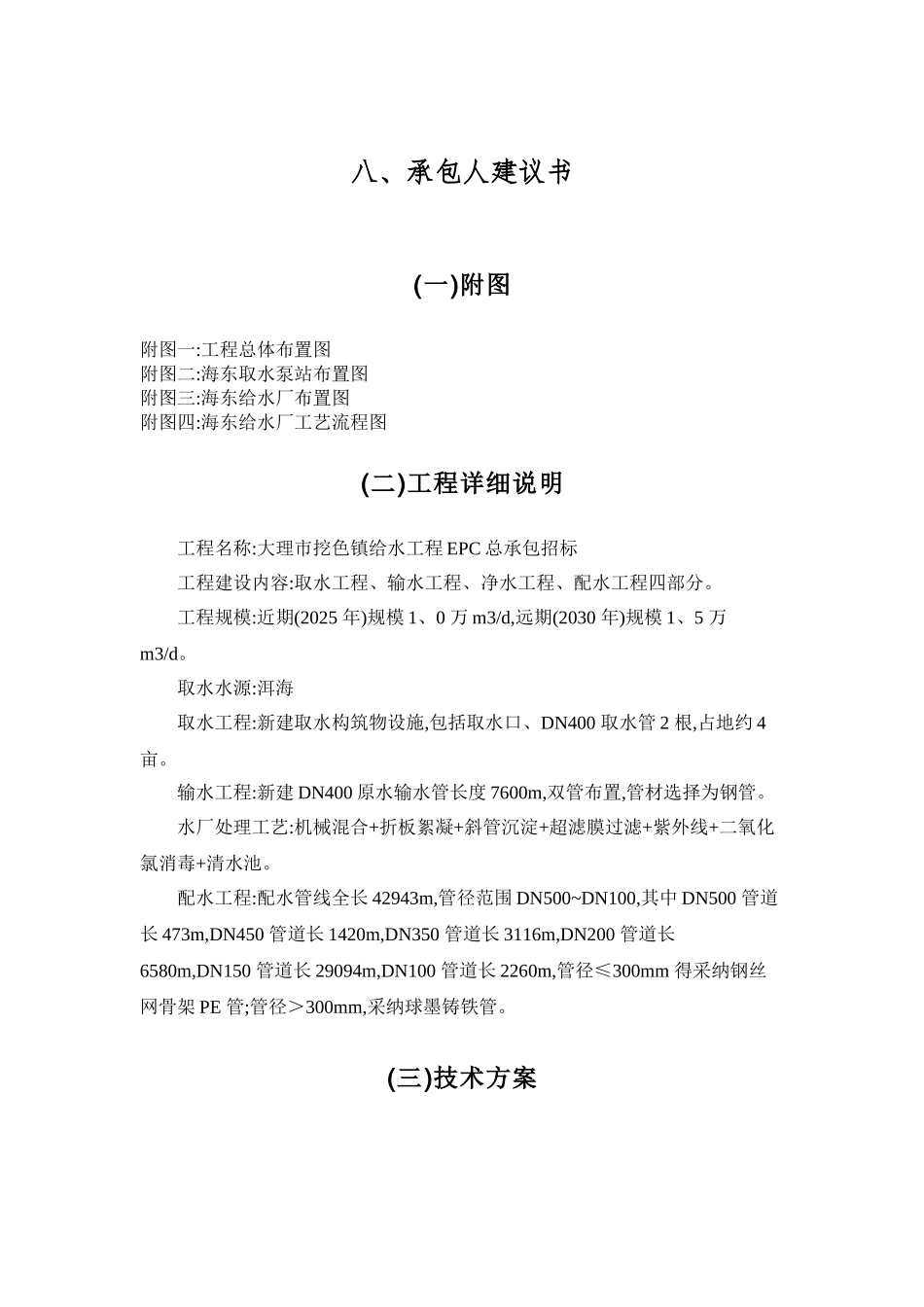

八、承包人建议书(一)附图附图一:工程总体布置图附图二:海东取水泵站布置图附图三:海东给水厂布置图附图四:海东给水厂工艺流程图(二)工程详细说明工程名称:大理市挖色镇给水工程 EPC 总承包招标工程建设内容:取水工程、输水工程、净水工程、配水工程四部分。工程规模:近期(2025 年)规模 1、0 万 m3/d,远期(2030 年)规模 1、5 万m3/d。取水水源:洱海取水工程:新建取水构筑物设施,包括取水口、DN400 取水管 2 根,占地约 4 亩。输水工程:新建 DN400 原水输水管长度 7600m,双管布置,管材选择为钢管。水厂处理工艺:机械混合+折板絮凝+斜管沉淀+超滤膜过滤+紫外线+二氧化氯消毒+清水池。配水工程:配水管线全长 42943m,管径范围 DN500~DN100,其中 DN500 管道长 473m,DN450 管道长 1420m,DN350 管道长 3116m,DN200 管道长6580m,DN150 管道长 29094m,DN100 管道长 2260m,管径≤300mm 得采纳钢丝网骨架 PE 管;管径＞300mm,采纳球墨铸铁管。(三)技术方案1、大理市挖色镇给水工程规模得确定给水厂规模:根据招标文件精神,近期(2025 年)规模 1、0 万 m3/d,远期(2030 年)供水总规模 1、5 万 m3/d。取水规模:考虑 5%得自用水量、5%得管道漏损量,取水规模为近期 1、1 万m3/d,远期 1、65 万 m3/d。供水规模:近期(2025 年)规模 1、0 万 m3/d,远期(2030 年)供水总规模 1、5 万m3/d。2、大理市挖色镇给水工程水源得确定根据招标文件,本工程水源为洱海水。3、取水工程一、取水点得选择大政复【2025】42 号文对《大理市集镇大理市集镇集中式引用水水源地保护区划分方案》进行了批复,挖色镇水源地保护区划分方案如下: 挖色镇镇集中式引用水水源地保护区划分示意总图挖色镇水源保护地位于挖色镇区附近,根据大理州环境监测中心站提供得2025 年 8 月在挖色水源保护地水质检测结果显示,依据《地表水环境质量质量标准》(GB38382025)29 项监测内容,只有溶解氧、化学需氧量与总氮属于Ⅲ类水,但超标倍数很小,其余指标均达到Ⅱ类水标准,完全满足集中式引用水得用水水质要求。因此,本工程取水点选择挖色镇水源保护地范围内取水。二、取水泵站根据现场踏勘,于水源保护地取水,利用鹿卧山南侧现状废弃泵房改造为取水泵房,具体位置与布置如下。三、取水管与取水头部取水构筑物得形式包括固定式取水构筑物与移动式取水构筑物两类。结合洱海得水源特点,取水点地形、地貌,本工程拟采纳固定式取水构筑物。《大理州白族自治州洱...
