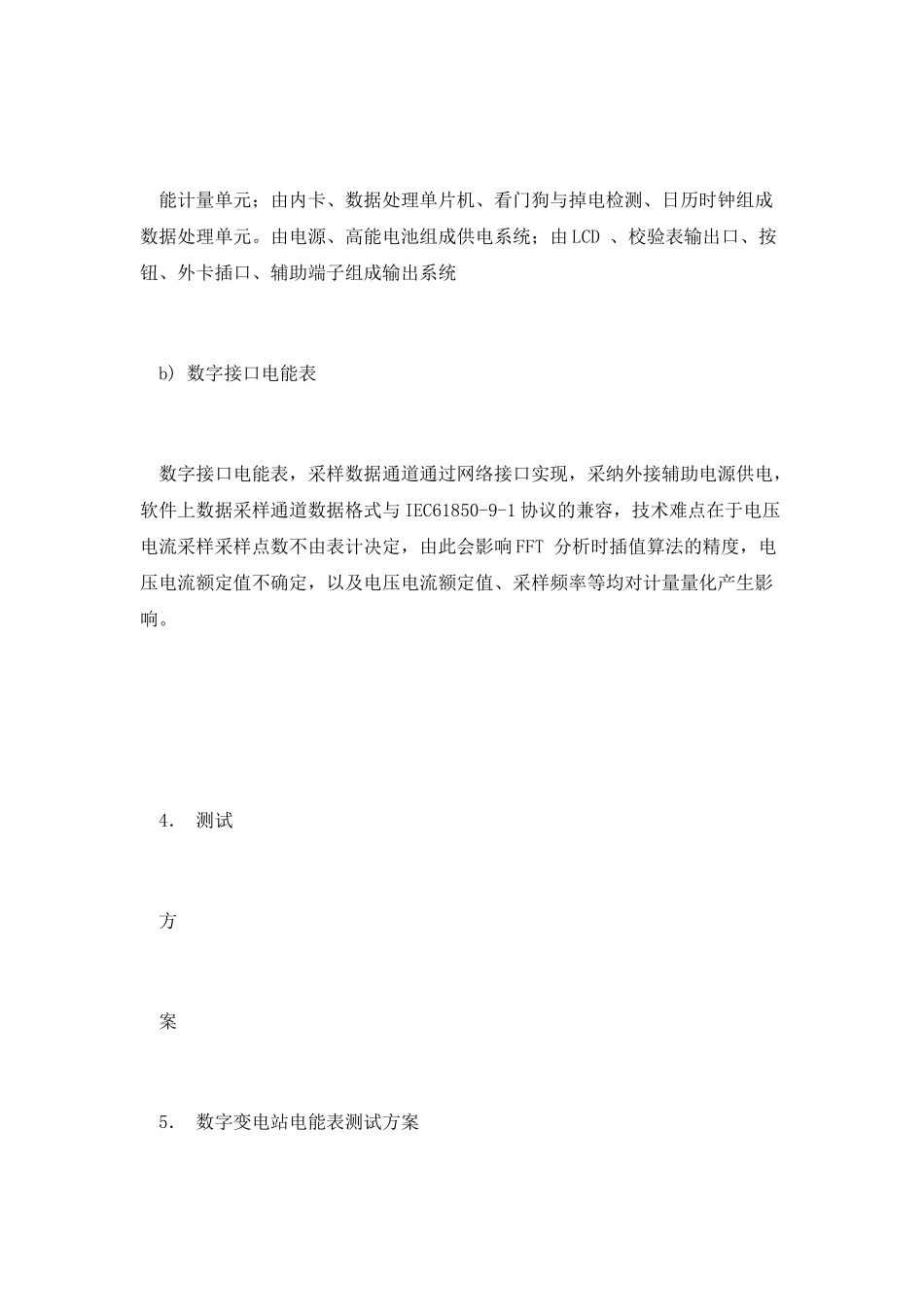

数字化变电站电能表技术法律规范的讨论申请书 项目名称：数字化变电站电能表技术法律规范的讨论申请单位：华北电网有限公司营销部 起止时间：2025 年 01 月至 2025 年 12 月 项目负责人：易小川 通信地址： 邮政编码： 联系电话： 传真： 申请日期：2025 年 8 月 能计量单元；由内卡、数据处理单片机、看门狗与掉电检测、日历时钟组成数据处理单元。由电源、高能电池组成供电系统；由 LCD 、校验表输出口、按钮、外卡插口、辅助端子组成输出系统 b) 数字接口电能表 数字接口电能表，采样数据通道通过网络接口实现，采纳外接辅助电源供电，软件上数据采样通道数据格式与 IEC61850-9-1 协议的兼容，技术难点在于电压电流采样采样点数不由表计决定，由此会影响 FFT 分析时插值算法的精度，电压电流额定值不确定，以及电压电流额定值、采样频率等均对计量量化产生影响。 4． 测试 方 案 5． 数字变电站电能表测试方案 a) 模拟接口数字电能表测试方案 图 5 模拟接口数字电能表测试方案图 该测试方案是通过低压标准测试系统和变换单元的组合，来检测模拟接口数字式电能表的准确度。模拟接口数字式电能表测试系统主要由以下几部分组成：标准源，电压电流变换单元，被检表计组成 b) 数字接口数字电能表测试方案 辅助电源网络接口模块 DSP 计量模块 MCU 管理模块实时时钟 按 键 显示 RS-485 远 近红外 电池辅助端子 脉冲输出存储器光纤 接口 RJ45 接口 图 4 数字接口电能表原理框图
