数控铣床编程实例讲解

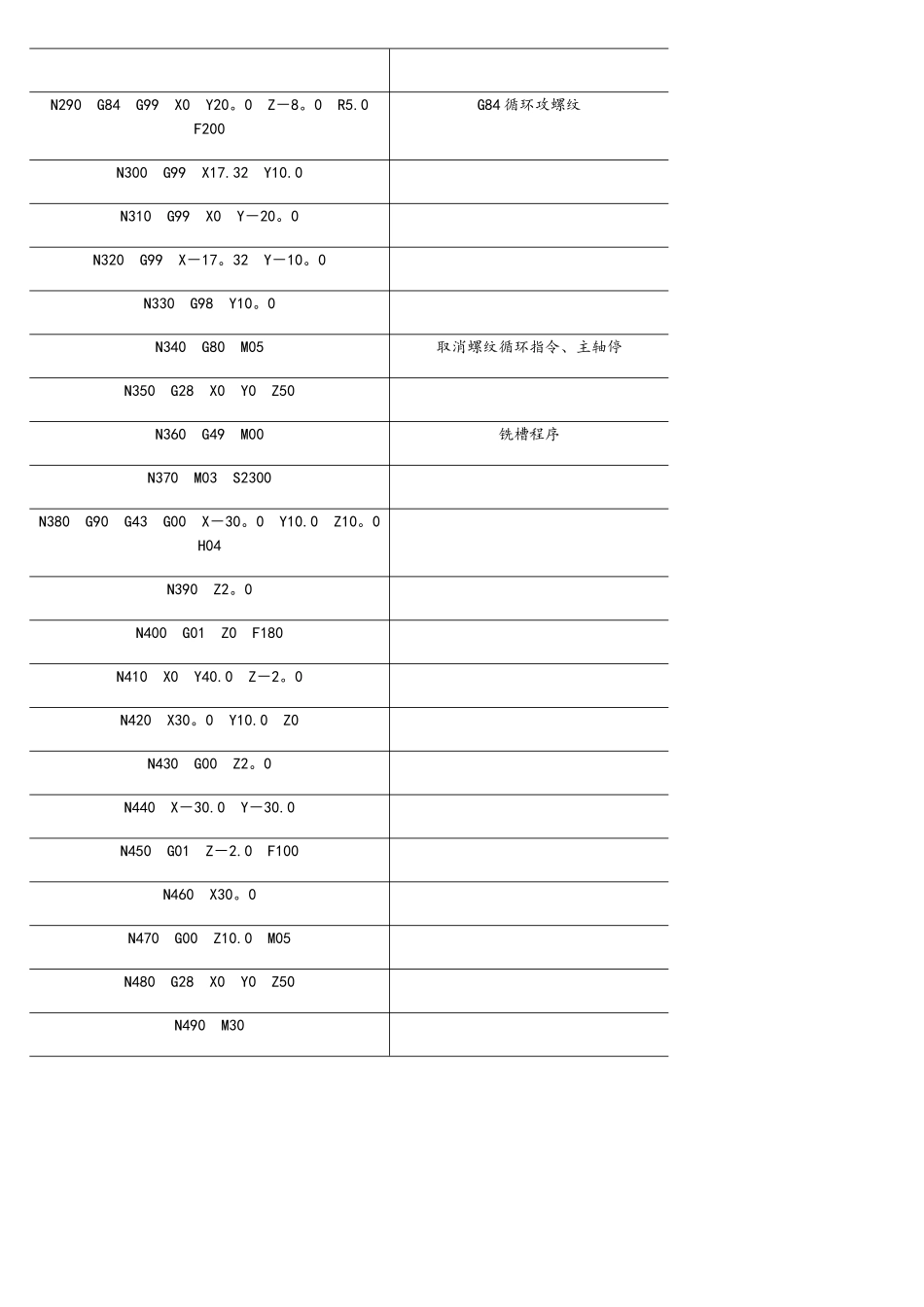

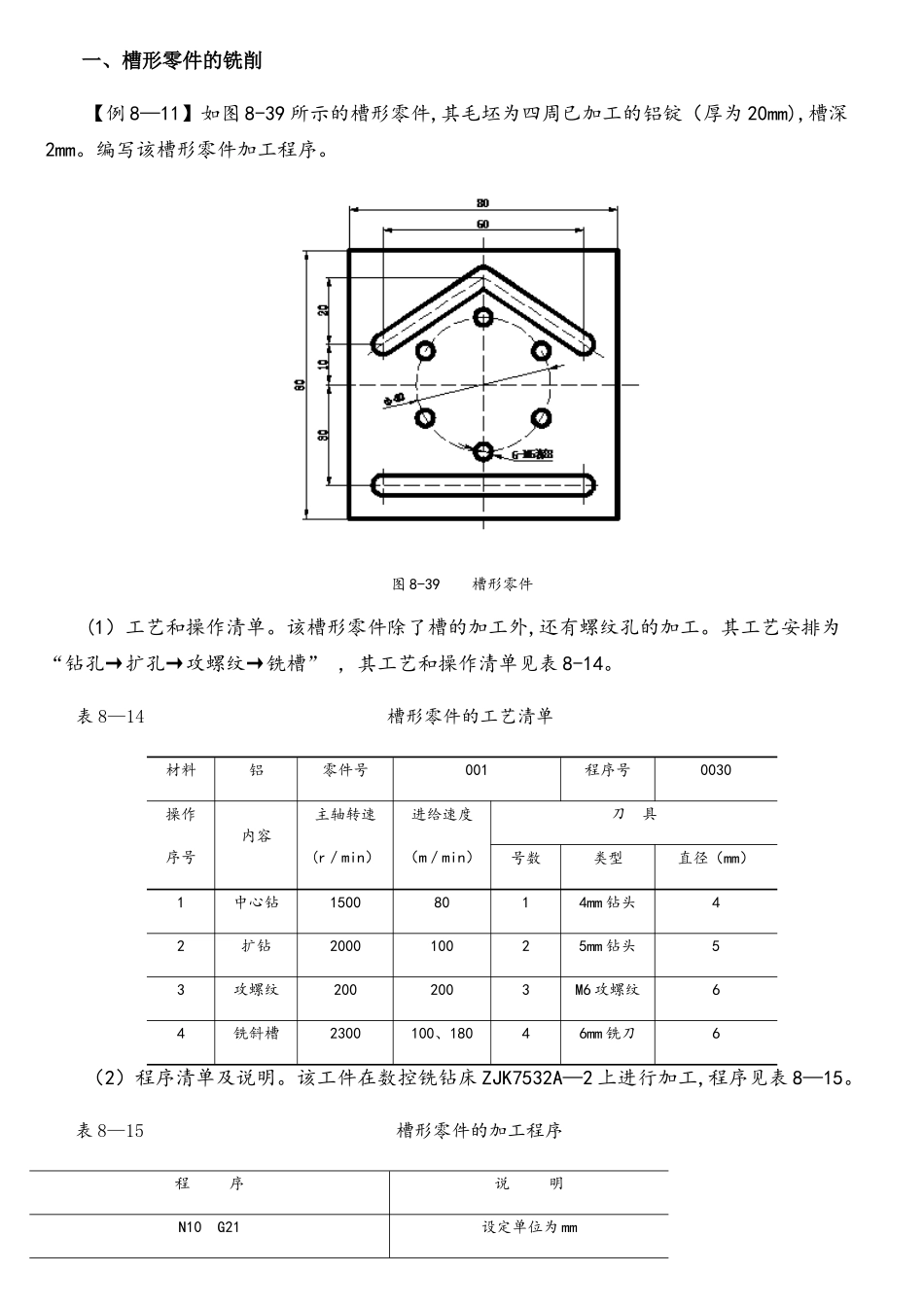

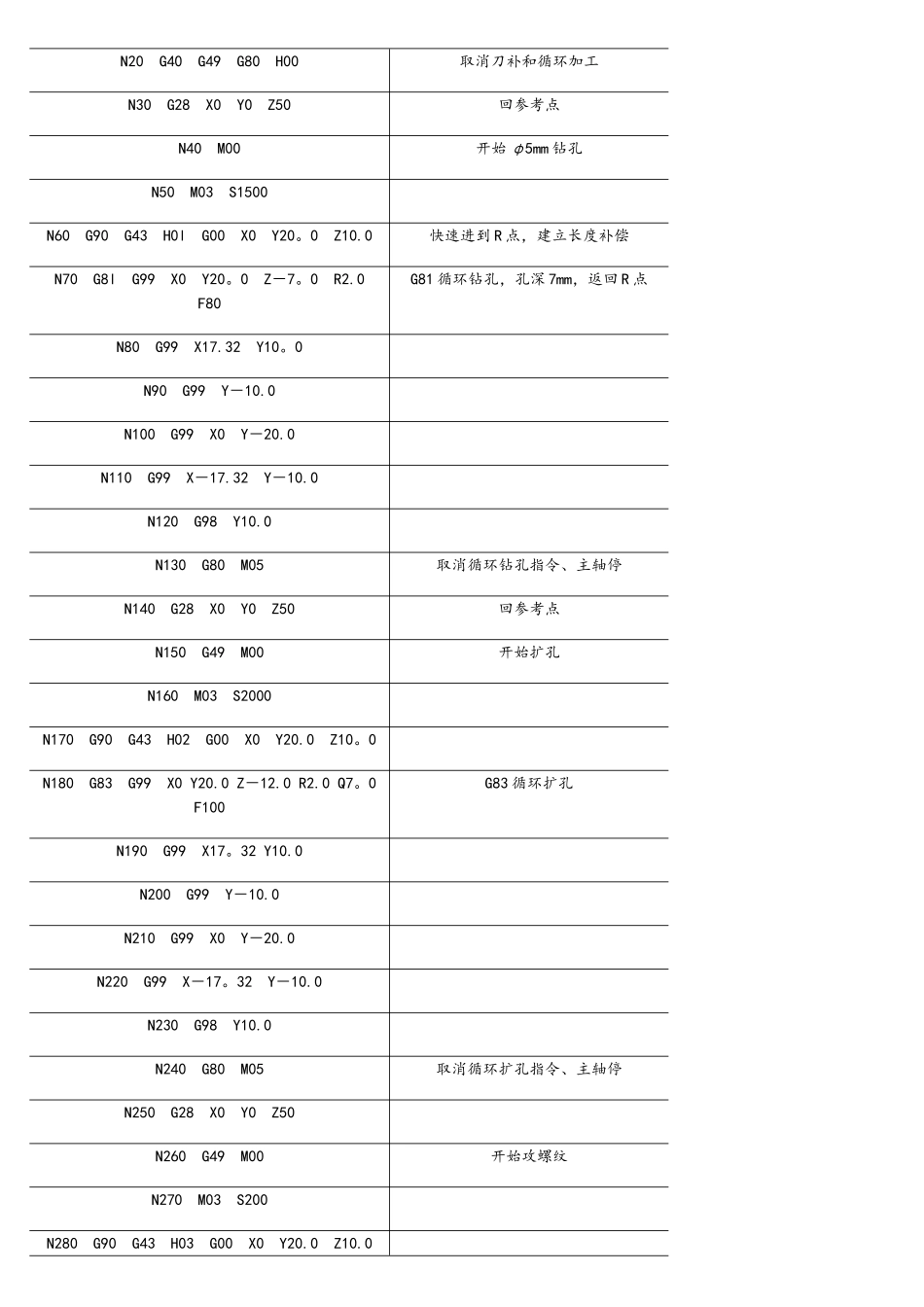

一、槽形零件的铣削【例 8—11】如图 8-39 所示的槽形零件,其毛坯为四周已加工的铝锭（厚为 20mm),槽深2mm。编写该槽形零件加工程序。图 8-39 槽形零件(1）工艺和操作清单。该槽形零件除了槽的加工外,还有螺纹孔的加工。其工艺安排为“钻孔→扩孔→攻螺纹→铣槽” ，其工艺和操作清单见表 8-14。表 8—14 槽形零件的工艺清单材料铝零件号001程序号0030操作序号内容主轴转速(r／min）进给速度（m／min）刀 具号数类型直径（mm）1中心钻15008014mm 钻头42扩钻200010025mm 钻头53攻螺纹2002003M6 攻螺纹64铣斜槽2300100、18046mm 铣刀6（2）程序清单及说明。该工件在数控铣钻床 ZJK7532A—2 上进行加工,程序见表 8—15。表 8—15 槽形零件的加工程序程 序说 明N10 G21设定单位为 mmN20 G40 G49 G80 H00取消刀补和循环加工N30 G28 X0 Y0 Z50回参考点N40 M00开始 φ5mm 钻孔N50 M03 S1500N60 G90 G43 H0l G00 X0 Y20。0 Z10.0快速进到 R 点，建立长度补偿N70 G8l G99 X0 Y20。0 Z－7。0 R2.0 F80G81 循环钻孔，孔深 7mm，返回 R 点N80 G99 X17.32 Y10。0N90 G99 Y－10.0N100 G99 X0 Y－20.0N110 G99 X－17.32 Y－10.0N120 G98 Y10.0N130 G80 M05取消循环钻孔指令、主轴停N140 G28 X0 Y0 Z50回参考点N150 G49 M00开始扩孔N160 M03 S2000N170 G90 G43 H02 G00 X0 Y20.0 Z10。0N180 G83 G99 X0 Y20.0 Z－12.0 R2.0 Q7。0 F100G83 循环扩孔N190 G99 X17。32 Y10.0N200 G99 Y－10.0N210 G99 X0 Y－20.0N220 G99 X－17。32 Y－10.0N230 G98 Y10.0N240 G80 M05取消循环扩孔指令、主轴停N250 G28 X0 Y0 Z50N260 G49 M00开始攻螺纹N270 M03 S200N280 G90 G43 H03 G00 X0 Y20.0 Z10.0N290 G84 G99 X0 Y20。0 Z－8。0 R5.0 F200G84 循环攻螺纹N300 G99 X17.32 Y10.0N310 G99 X0 Y－20。0N320 G99 X－17。32 Y－10。0N330 G98 Y10。0N340 G80 M05取消螺纹循环指令、主轴停N350 G28 X0 Y0 Z50N360 G49 M00铣槽程序N370 M03 S2300N380 G90 G43 G00 X－30。0 Y10.0 Z10。0 H04N390 Z2。0N400 G01 Z0 F180N410 X0 Y40.0 Z－2。0N420 X30。0 Y10.0 Z0N430 G00 Z2。0N440 X－30.0 Y－30.0N450 G01 Z－2.0 F100N460 X30。0N470 G00 Z10.0 M05N480 G28 X0 Y0 Z50N490 M30二...
