施工测量监理实施细则sss

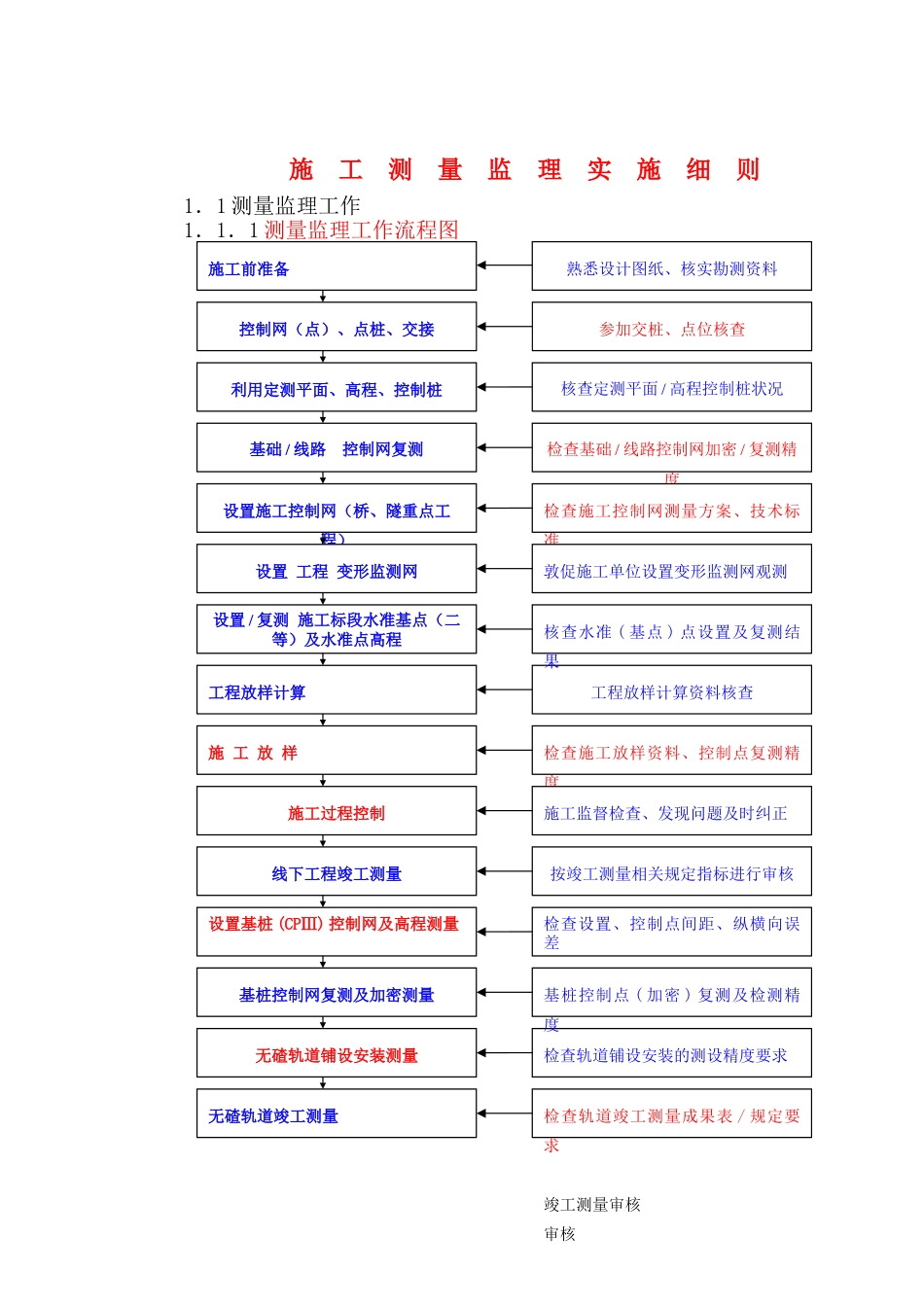

施 工 测 量 监 理 实 施 细 则1．1 测量监理工作1．1．1 测量监理工作流程图施工前准备熟悉设计图纸、核实勘测资料控制网（点）、点桩、交接利用定测平面、高程、控制桩基础 / 线路 控制网复测设置施工控制网（桥、隧重点工程）设置 工程 变形监测网工程放样计算设置 / 复测 施工标段水准基点（二等）及水准点高程施 工 放 样施工过程控制线下工程竣工测量设置基桩 (CPⅢ) 控制网及高程测量无碴轨道铺设安装测量基桩控制网复测及加密测量无碴轨道竣工测量参加交桩、点位核查核查定测平面 / 高程控制桩状况检查基础 / 线路控制网加密 / 复测精度检查施工控制网测量方案、技术标准敦促施工单位设置变形监测网观测工程放样计算资料核查核查水准 ( 基点 ) 点设置及复测结果检查施工放样资料、控制点复测精度施工监督检查、发现问题及时纠正按竣工测量相关规定指标进行审核竣工测量审核检查设置、控制点间距、纵横向误差检查轨道铺设安装的测设精度要求基桩控制点 ( 加密 ) 复测及检测精度检查轨道竣工测量成果表 / 规定要求竣工测量审核审核1.1.2 项目监理机构应根据监理合同约定和工程项目的规模和复杂程度，配置测量专业监理工程师和仪器设备、仪器的精度应能满足工程测量精度的要求。1.1.3 监理工程师应检查施工单位测量人员的资质、测量仪器的类型、标称精度、检定证书，并审核施工单位实施的工程测量技术方案。1.1.4 施工前，监理工程师应熟悉设计图纸、设计方案，参加设计交底，对定线的技术资料和原始数据进行核对，发现重大问题及时上报建设单位、协同设计单位讨论解决。1.1.5 项目监理机构应根据工程特点和工程实施情况编写施工监理实施细则。1.1.6 监理工程师应对施工单位施工标段范围的内外业资料进行核查，对内外业成果资料的正确性和完整性进行复查，实行抽查或旁站方式对测量过程进行核查，并根据工程需要进行复测。1.1.7 监理工程师应注意项目相邻合同标段搭接处测量成果的联结与转换及测量成果的统一完整性；必要时应组织相邻合同标段进行贯穿测量和跨段联测。1.1.8 督促施工单位在测量工作中实施行之有效的多级复核制，完成交桩复测、控制网（点）测量与复测、施工放样测量、工程竣工测量以及控制网点、导线网点和水准点的保护等工作。1.1.9 敦促施工单位根据客运专线无碴轨道测量技术要求，建立线下构筑物变形监测网、并进行变形观测。进行基桩控制网和基桩加密测量、轨道板安装测...
