施工用电方案实例

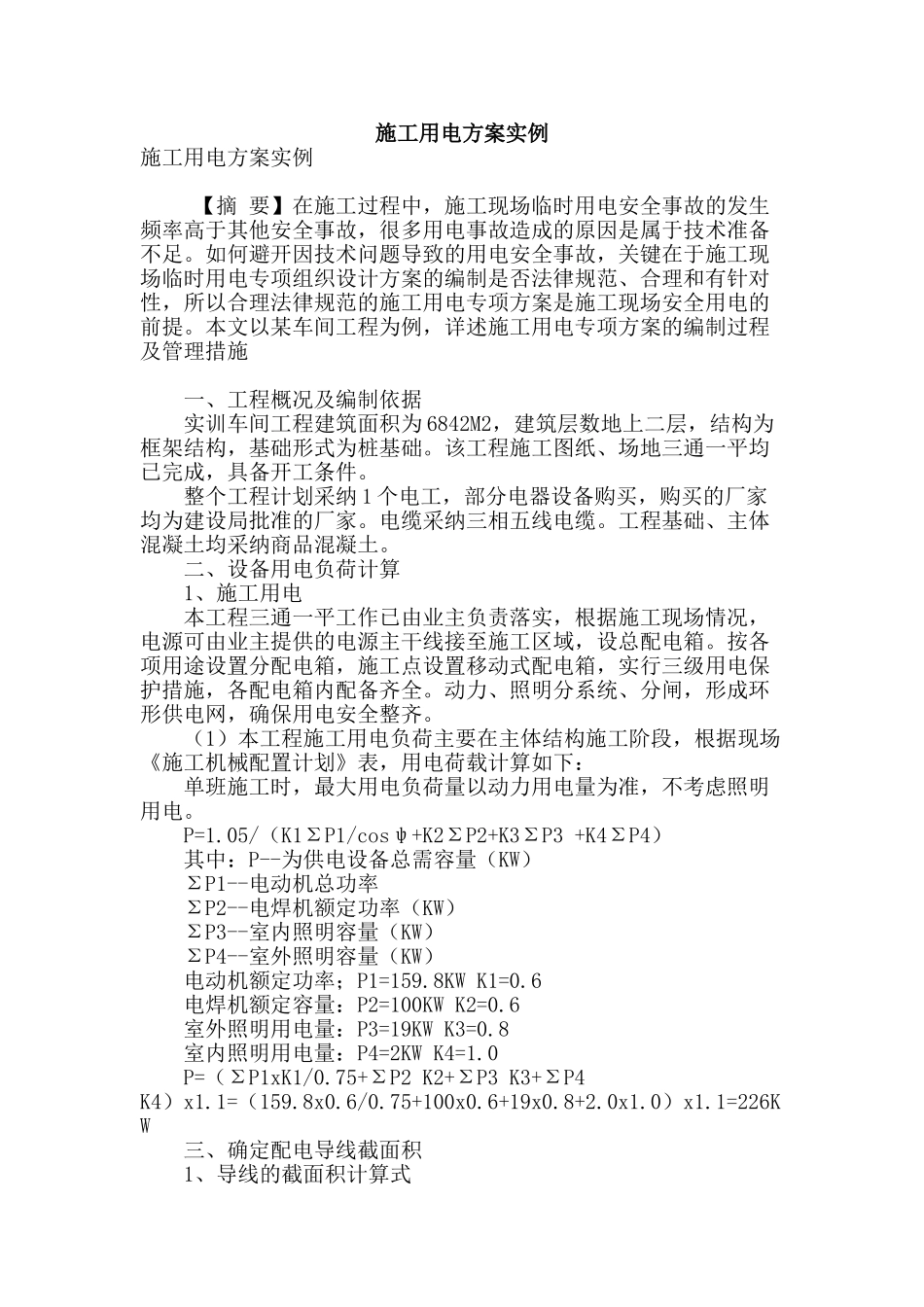

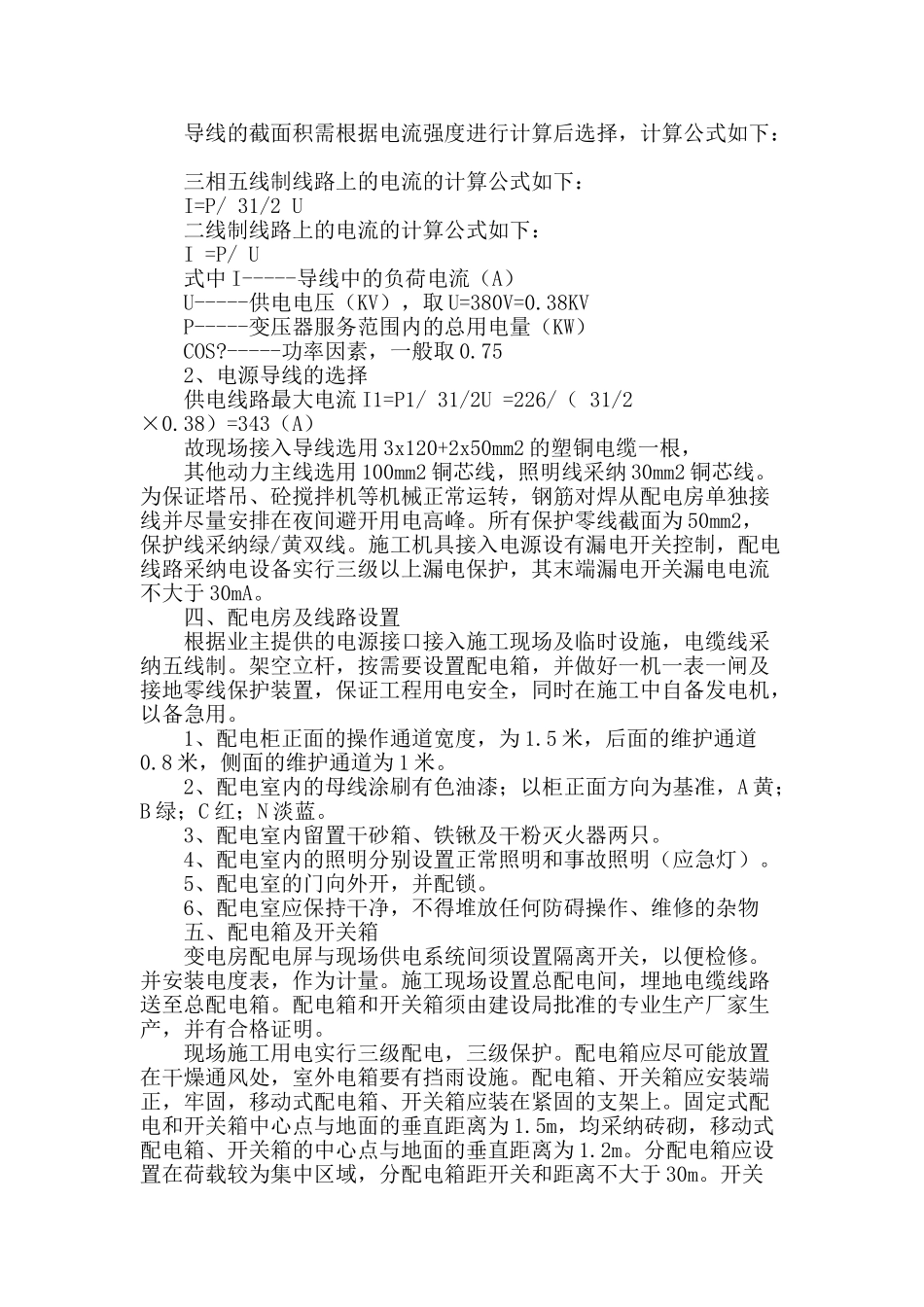

施工用电方案实例施工用电方案实例 【摘 要】在施工过程中，施工现场临时用电安全事故的发生频率高于其他安全事故，很多用电事故造成的原因是属于技术准备不足。如何避开因技术问题导致的用电安全事故，关键在于施工现场临时用电专项组织设计方案的编制是否法律规范、合理和有针对性，所以合理法律规范的施工用电专项方案是施工现场安全用电的前提。本文以某车间工程为例，详述施工用电专项方案的编制过程及管理措施 一、工程概况及编制依据 实训车间工程建筑面积为 6842M2，建筑层数地上二层，结构为框架结构，基础形式为桩基础。该工程施工图纸、场地三通一平均已完成，具备开工条件。 整个工程计划采纳 1 个电工，部分电器设备购买，购买的厂家均为建设局批准的厂家。电缆采纳三相五线电缆。工程基础、主体混凝土均采纳商品混凝土。 二、设备用电负荷计算 1、施工用电 本工程三通一平工作已由业主负责落实，根据施工现场情况，电源可由业主提供的电源主干线接至施工区域，设总配电箱。按各项用途设置分配电箱，施工点设置移动式配电箱，实行三级用电保护措施，各配电箱内配备齐全。动力、照明分系统、分闸，形成环形供电网，确保用电安全整齐。 （1）本工程施工用电负荷主要在主体结构施工阶段，根据现场《施工机械配置计划》表，用电荷载计算如下： 单班施工时，最大用电负荷量以动力用电量为准，不考虑照明用电。 P=1.05/（K1ΣP1/cosψ+K2ΣP2+K3ΣP3 +K4ΣP4） 其中：P--为供电设备总需容量（KW） ΣP1--电动机总功率 ΣP2--电焊机额定功率（KW） ΣP3--室内照明容量（KW） ΣP4--室外照明容量（KW） 电动机额定功率；P1=159.8KW K1=0.6 电焊机额定容量：P2=100KW K2=0.6 室外照明用电量：P3=19KW K3=0.8 室内照明用电量：P4=2KW K4=1.0 P=（ΣP1xK1/0.75+ΣP2 K2+ΣP3 K3+ΣP4 K4）x1.1=（159.8x0.6/0.75+100x0.6+19x0.8+2.0x1.0）x1.1=226KW 三、确定配电导线截面积 1、导线的截面积计算式 导线的截面积需根据电流强度进行计算后选择，计算公式如下： 三相五线制线路上的电流的计算公式如下： I=P/ 31/2 U 二线制线路上的电流的计算公式如下： I =P/ U 式中 I-----导线中的负荷电流（A） U-----供电电压（KV），取 U=380V=0.38KV P-----变压器服务范围内的总用电量（KW） COS?-----功率因素，一般取 0.75 2、电源导线的选择 供电线路最大电流 I1=P1/ 31/2U =226/（ 31/2 ×0.38...
