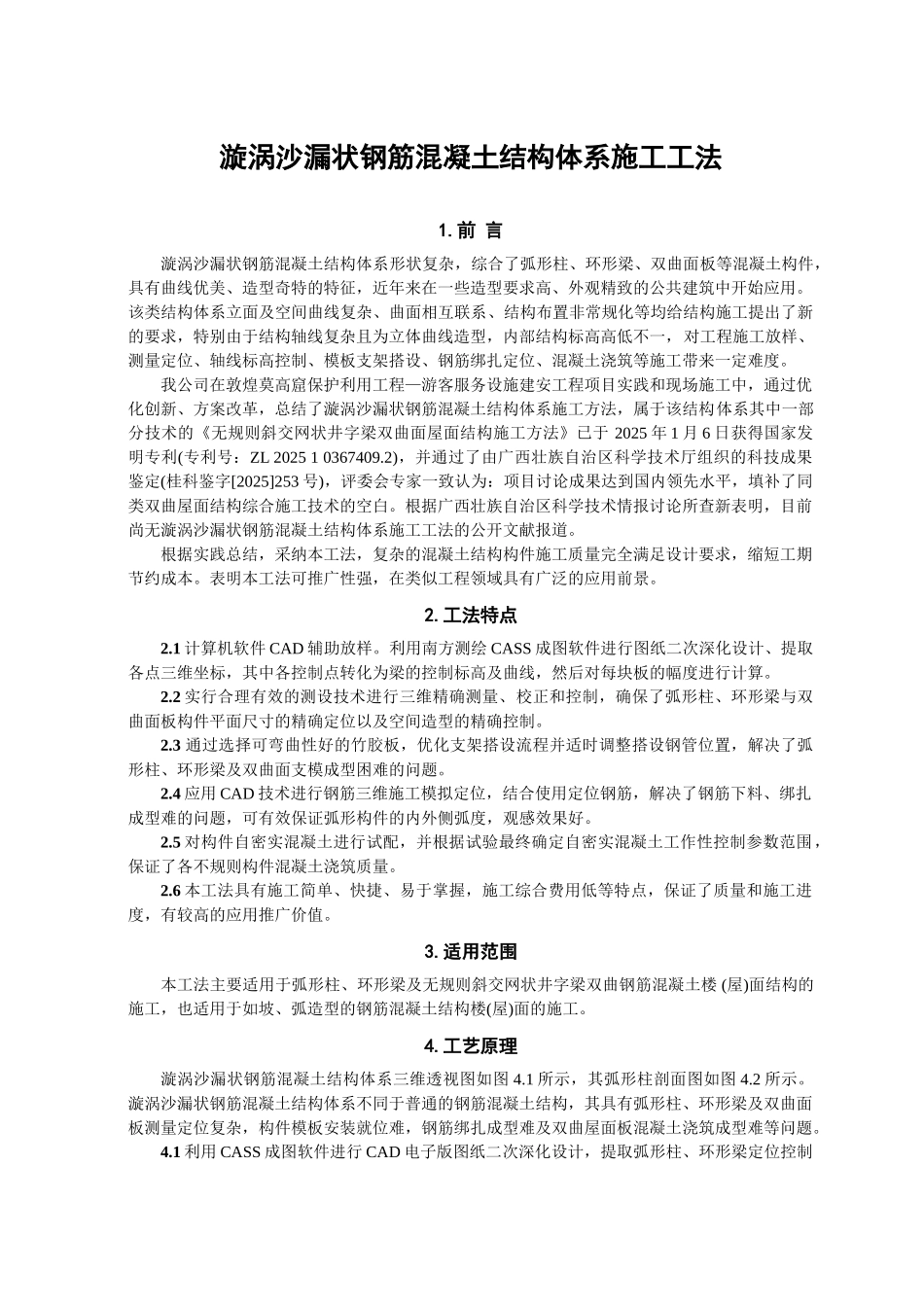

漩涡沙漏状钢筋混凝土结构体系施工工法1.前 言漩涡沙漏状钢筋混凝土结构体系形状复杂，综合了弧形柱、环形梁、双曲面板等混凝土构件，具有曲线优美、造型奇特的特征，近年来在一些造型要求高、外观精致的公共建筑中开始应用。该类结构体系立面及空间曲线复杂、曲面相互联系、结构布置非常规化等均给结构施工提出了新的要求，特别由于结构轴线复杂且为立体曲线造型，内部结构标高高低不一，对工程施工放样、测量定位、轴线标高控制、模板支架搭设、钢筋绑扎定位、混凝土浇筑等施工带来一定难度。我公司在敦煌莫高窟保护利用工程—游客服务设施建安工程项目实践和现场施工中，通过优化创新、方案改革，总结了漩涡沙漏状钢筋混凝土结构体系施工方法，属于该结构体系其中一部分技术的《无规则斜交网状井字梁双曲面屋面结构施工方法》已于 2025 年 1 月 6 日获得国家发明专利(专利号：ZL 2025 1 0367409.2)，并通过了由广西壮族自治区科学技术厅组织的科技成果鉴定(桂科鉴字[2025]253 号)，评委会专家一致认为：项目讨论成果达到国内领先水平，填补了同类双曲屋面结构综合施工技术的空白。根据广西壮族自治区科学技术情报讨论所查新表明，目前尚无漩涡沙漏状钢筋混凝土结构体系施工工法的公开文献报道。根据实践总结，采纳本工法，复杂的混凝土结构构件施工质量完全满足设计要求，缩短工期节约成本。表明本工法可推广性强，在类似工程领域具有广泛的应用前景。2.工法特点2.1 计算机软件 CAD 辅助放样。利用南方测绘 CASS 成图软件进行图纸二次深化设计、提取各点三维坐标，其中各控制点转化为梁的控制标高及曲线，然后对每块板的幅度进行计算。2.2 实行合理有效的测设技术进行三维精确测量、校正和控制，确保了弧形柱、环形梁与双曲面板构件平面尺寸的精确定位以及空间造型的精确控制。2.3 通过选择可弯曲性好的竹胶板，优化支架搭设流程并适时调整搭设钢管位置，解决了弧形柱、环形梁及双曲面支模成型困难的问题。2.4 应用 CAD 技术进行钢筋三维施工模拟定位，结合使用定位钢筋，解决了钢筋下料、绑扎成型难的问题，可有效保证弧形构件的内外侧弧度，观感效果好。2.5 对构件自密实混凝土进行试配，并根据试验最终确定自密实混凝土工作性控制参数范围，保证了各不规则构件混凝土浇筑质量。2.6 本工法具有施工简单、快捷、易于掌握，施工综合费用低等特点，保证了质量和施工进度，有较高的应用推广价值。3.适用范围本工法主要适用...
