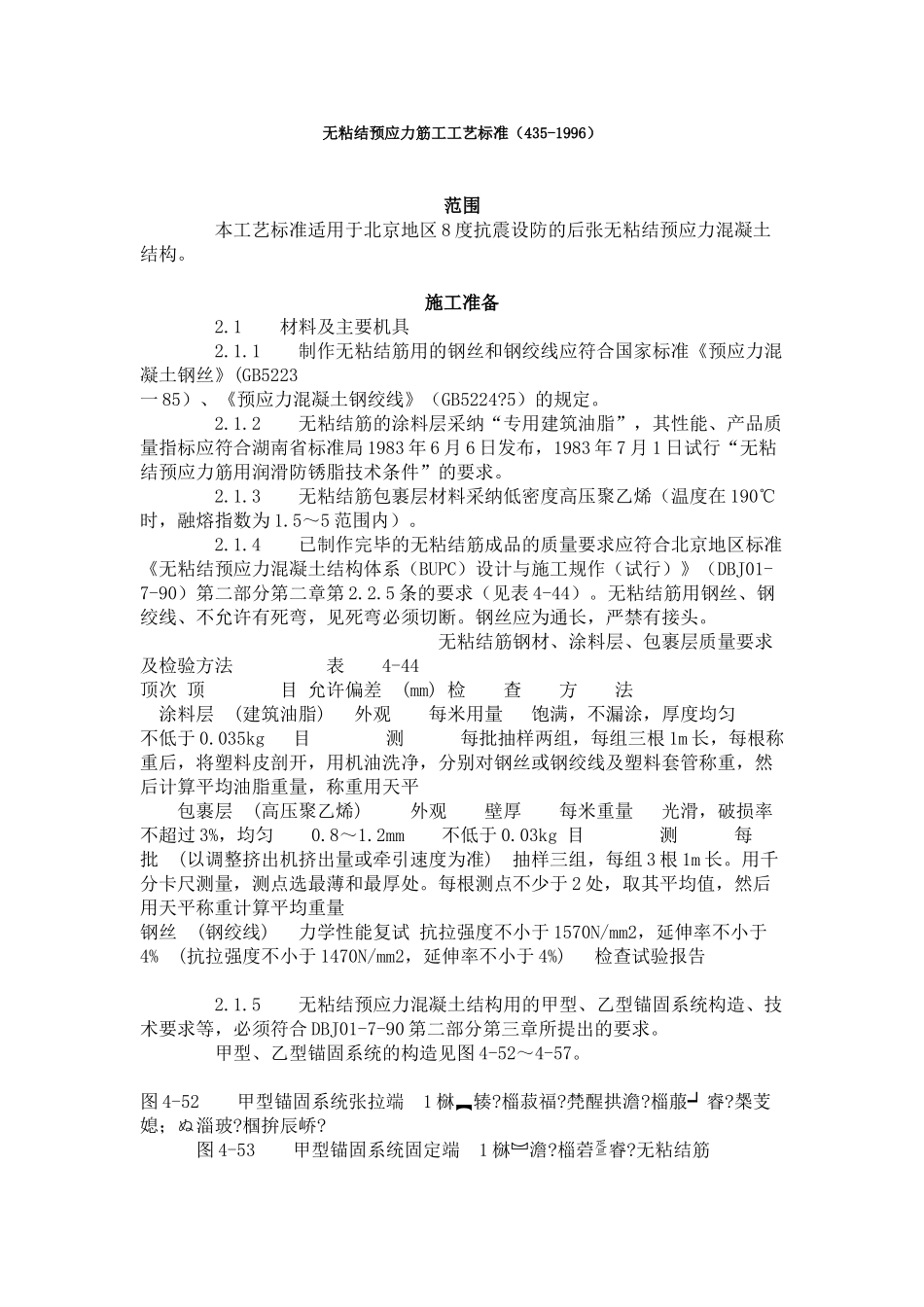

无粘结预应力筋工工艺标准（-）

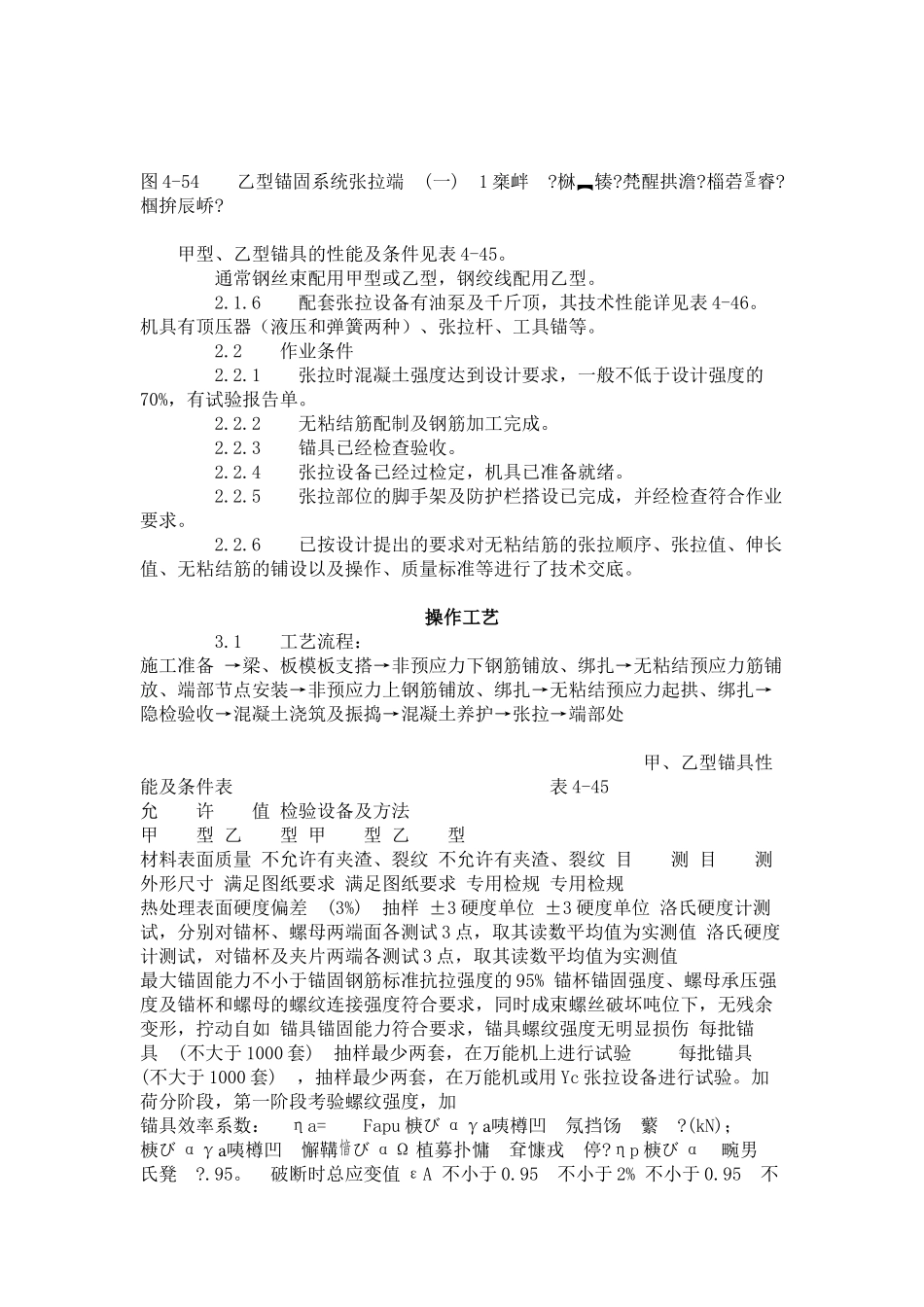

无粘结预应力筋工工艺标准（435-1996）范围 本工艺标准适用于北京地区 8 度抗震设防的后张无粘结预应力混凝土结构。施工准备 2.1 材料及主要机具 2.1.1 制作无粘结筋用的钢丝和钢绞线应符合国家标准《预应力混凝土钢丝》(GB5223一 85）、《预应力混凝土钢绞线》（GB5224?5）的规定。 2.1.2 无粘结筋的涂料层采纳“专用建筑油脂”，其性能、产品质量指标应符合湖南省标准局 1983 年 6 月 6 日发布，1983 年 7 月 1 日试行“无粘结预应力筋用润滑防锈脂技术条件”的要求。 2.1.3 无粘结筋包裹层材料采纳低密度高压聚乙烯（温度在 190℃时，融熔指数为 1.5～5 范围内）。 2.1.4 已制作完毕的无粘结筋成品的质量要求应符合北京地区标准《无粘结预应力混凝土结构体系（BUPC）设计与施工规作（试行）》（DBJ01-7-90）第二部分第二章第 2.2.5 条的要求（见表 4-44）。无粘结筋用钢丝、钢绞线、不允许有死弯，见死弯必须切断。钢丝应为通长，严禁有接头。 无粘结筋钢材、涂料层、包裹层质量要求及检验方法 表 4-44顶次 顶 目 允许偏差 (mm) 检 查 方 法 涂料层 (建筑油脂) 外观 每米用量 饱满，不漏涂，厚度均匀 不低于 0.035kg 目 测 每批抽样两组，每组三根 1m 长，每根称重后，将塑料皮剖开，用机油洗净，分别对钢丝或钢绞线及塑料套管称重，然后计算平均油脂重量，称重用天平 包裹层 (高压聚乙烯) 外观 壁厚 每米重量 光滑，破损率不超过 3%，均匀 0.8～1.2mm 不低于 0.03kg 目 测 每批 (以调整挤出机挤出量或牵引速度为准) 抽样三组，每组 3 根 1m 长。用千分卡尺测量，测点选最薄和最厚处。每根测点不少于 2 处，取其平均值，然后用天平称重计算平均重量 钢丝 (钢绞线) 力学性能复试 抗拉强度不小于 1570N/mm2，延伸率不小于4% (抗拉强度不小于 1470N/mm2，延伸率不小于 4%) 检查试验报告 2.1.5 无粘结预应力混凝土结构用的甲型、乙型锚固系统构造、技术要求等，必须符合 DBJ01-7-90 第二部分第三章所提出的要求。 甲型、乙型锚固系统的构造见图 4-52～4-57。 图 4-52 甲型锚固系统张拉端 1 椕辏?椔菽福?棾醒拱澹?椔菔┙睿?椝芰媳；ぬ淄玻?椢拚辰峤? 图 4-53 甲型锚固系统固定端 1 椕澹?椔菪睿?无粘结筋 图 4-54 乙型锚固系统张拉端 (一) 1 椉衅?椕辏?棾醒拱澹?椔菪睿?椢拚辰峤? 甲型、乙型锚具的性能及条件见表 4-45。 ...
