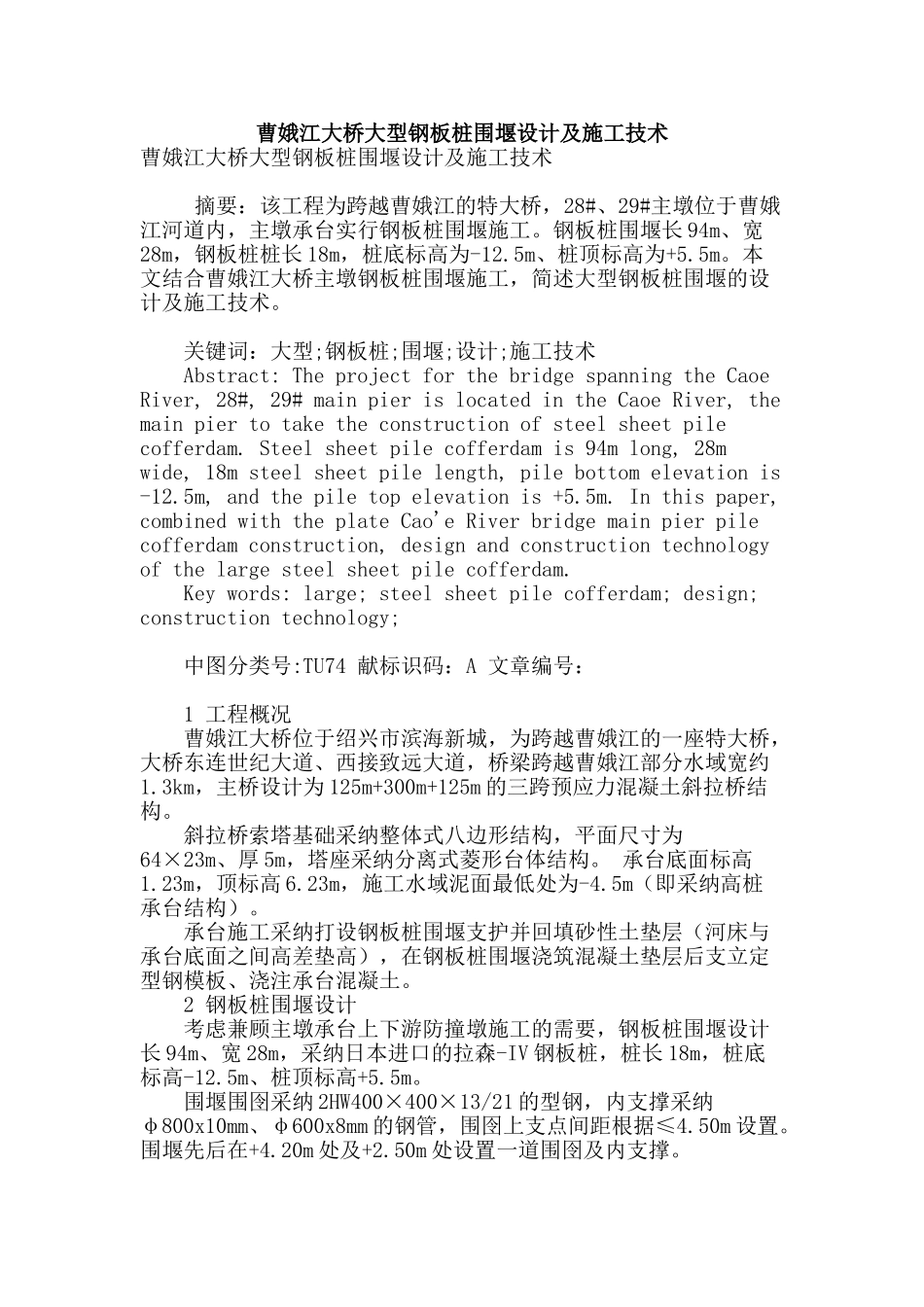

曹娥江大桥大型钢板桩围堰设计及施工技术曹娥江大桥大型钢板桩围堰设计及施工技术 摘要：该工程为跨越曹娥江的特大桥，28#、29#主墩位于曹娥江河道内，主墩承台实行钢板桩围堰施工。钢板桩围堰长 94m、宽28m，钢板桩桩长 18m，桩底标高为-12.5m、桩顶标高为+5.5m。本文结合曹娥江大桥主墩钢板桩围堰施工，简述大型钢板桩围堰的设计及施工技术。 关键词：大型;钢板桩;围堰;设计;施工技术 Abstract: The project for the bridge spanning the Caoe River, 28#, 29# main pier is located in the Caoe River, the main pier to take the construction of steel sheet pile cofferdam. Steel sheet pile cofferdam is 94m long, 28m wide, 18m steel sheet pile length, pile bottom elevation is -12.5m, and the pile top elevation is +5.5m. In this paper, combined with the plate Cao'e River bridge main pier pile cofferdam construction, design and construction technology of the large steel sheet pile cofferdam. Key words: large; steel sheet pile cofferdam; design; construction technology; 中图分类号:TU74 献标识码：A 文章编号： 1 工程概况 曹娥江大桥位于绍兴市滨海新城，为跨越曹娥江的一座特大桥，大桥东连世纪大道、西接致远大道，桥梁跨越曹娥江部分水域宽约1.3km，主桥设计为 125m+300m+125m 的三跨预应力混凝土斜拉桥结构。 斜拉桥索塔基础采纳整体式八边形结构，平面尺寸为64×23m、厚 5m，塔座采纳分离式菱形台体结构。 承台底面标高1.23m，顶标高 6.23m，施工水域泥面最低处为-4.5m（即采纳高桩承台结构）。 承台施工采纳打设钢板桩围堰支护并回填砂性土垫层（河床与承台底面之间高差垫高），在钢板桩围堰浇筑混凝土垫层后支立定型钢模板、浇注承台混凝土。 2 钢板桩围堰设计 考虑兼顾主墩承台上下游防撞墩施工的需要，钢板桩围堰设计长 94m、宽 28m，采纳日本进口的拉森-IV 钢板桩，桩长 18m，桩底标高-12.5m、桩顶标高+5.5m。 围堰围囹采纳 2HW400×400×13/21 的型钢，内支撑采纳φ800x10mm、φ600x8mm 的钢管，围囹上支点间距根据≤4.50m 设置。围堰先后在+4.20m 处及+2.50m 处设置一道围囹及内支撑。 (a)第一道围楞 1/4 结构布置图 (b)第二道围楞 1/4 结构布置图 (...
