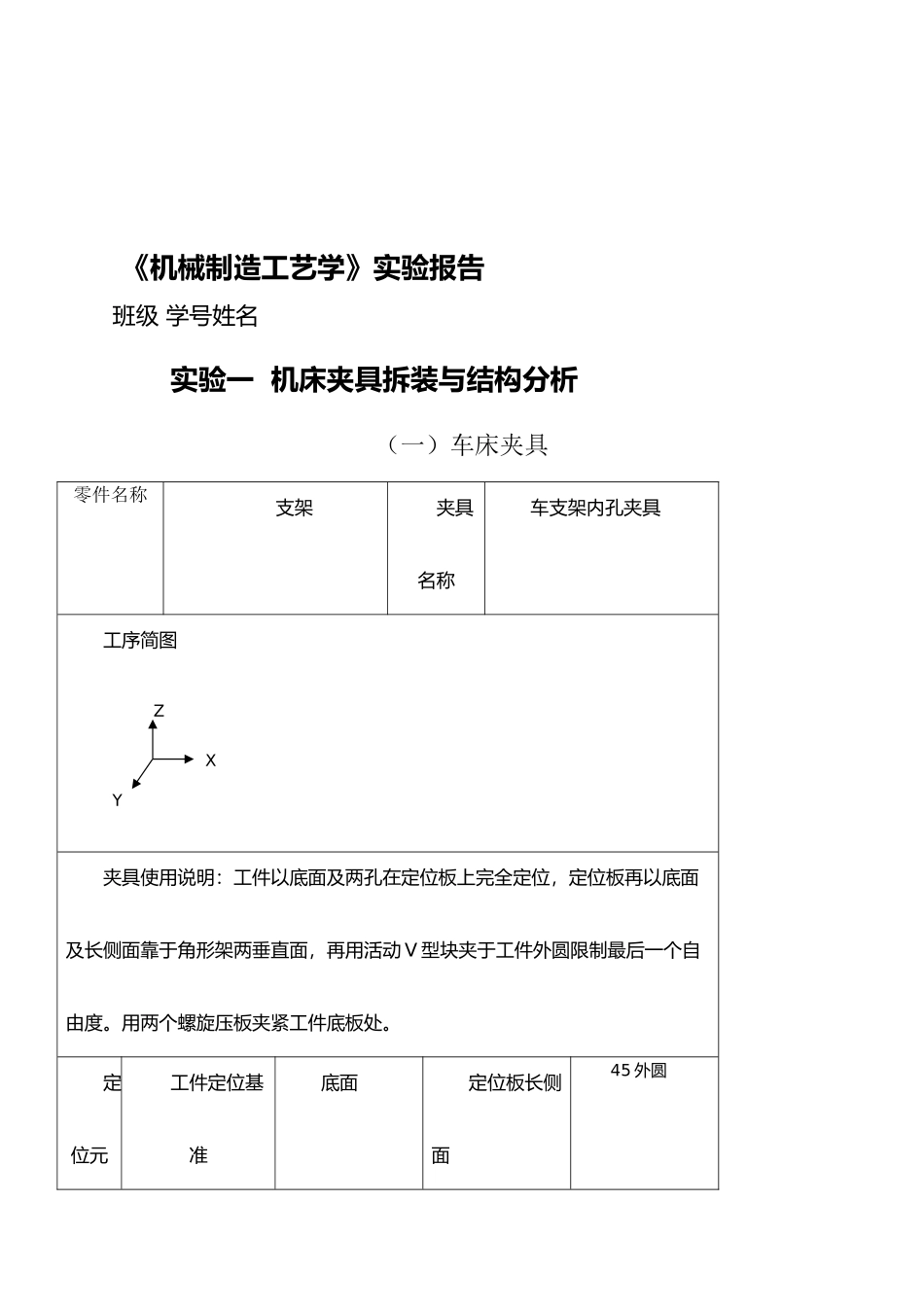

《机械制造工艺学》实验报告班级 学号姓名 实验一 机床夹具拆装与结构分析（一）车床夹具零件名称支架夹具名称车支架内孔夹具工序简图夹具使用说明：工件以底面及两孔在定位板上完全定位，定位板再以底面及长侧面靠于角形架两垂直面，再用活动 V 型块夹于工件外圆限制最后一个自由度
用两个螺旋压板夹紧工件底板处

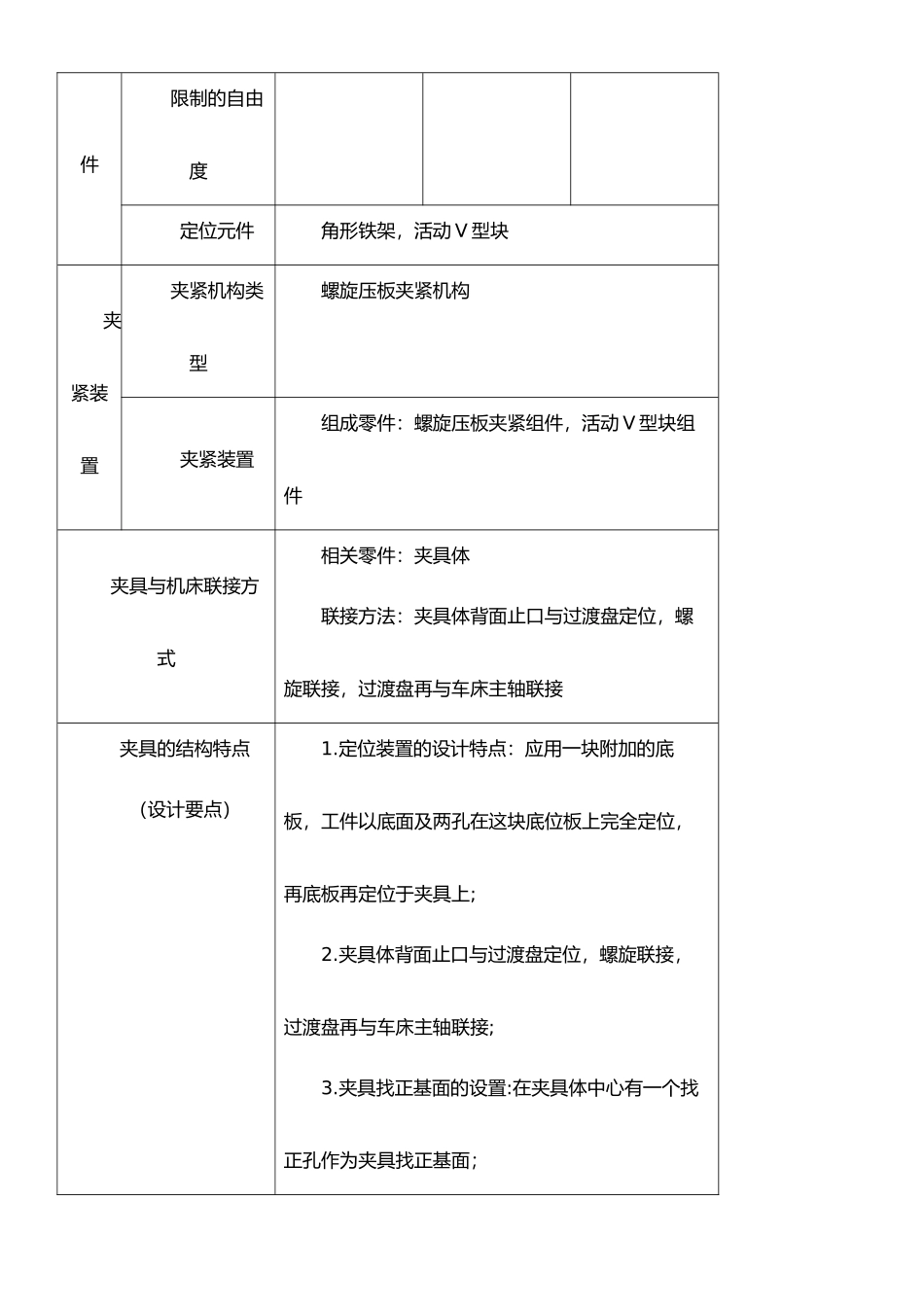

定位元工件定位基准底面定位板长侧面45 外圆XZY件限制的自由度定位元件角形铁架，活动 V 型块夹紧装置夹紧机构类型螺旋压板夹紧机构夹紧装置组成零件：螺旋压板夹紧组件，活动 V 型块组件夹具与机床联接方式相关零件：夹具体联接方法：夹具体背面止口与过渡盘定位，螺旋联接，过渡盘再与车床主轴联接夹具的结构特点（设计要点）1
定位装置的设计特点：应用一块附加的底板，工件以底面及两孔在这块底位板上完全定位，再底板再定位于夹具上;2
夹具体背面止口与过渡盘定位，螺旋联接，过渡盘再与车床主轴联接;3
夹具找正基面的设置:在夹具体中心有一个找正孔作为夹具找正基面；4

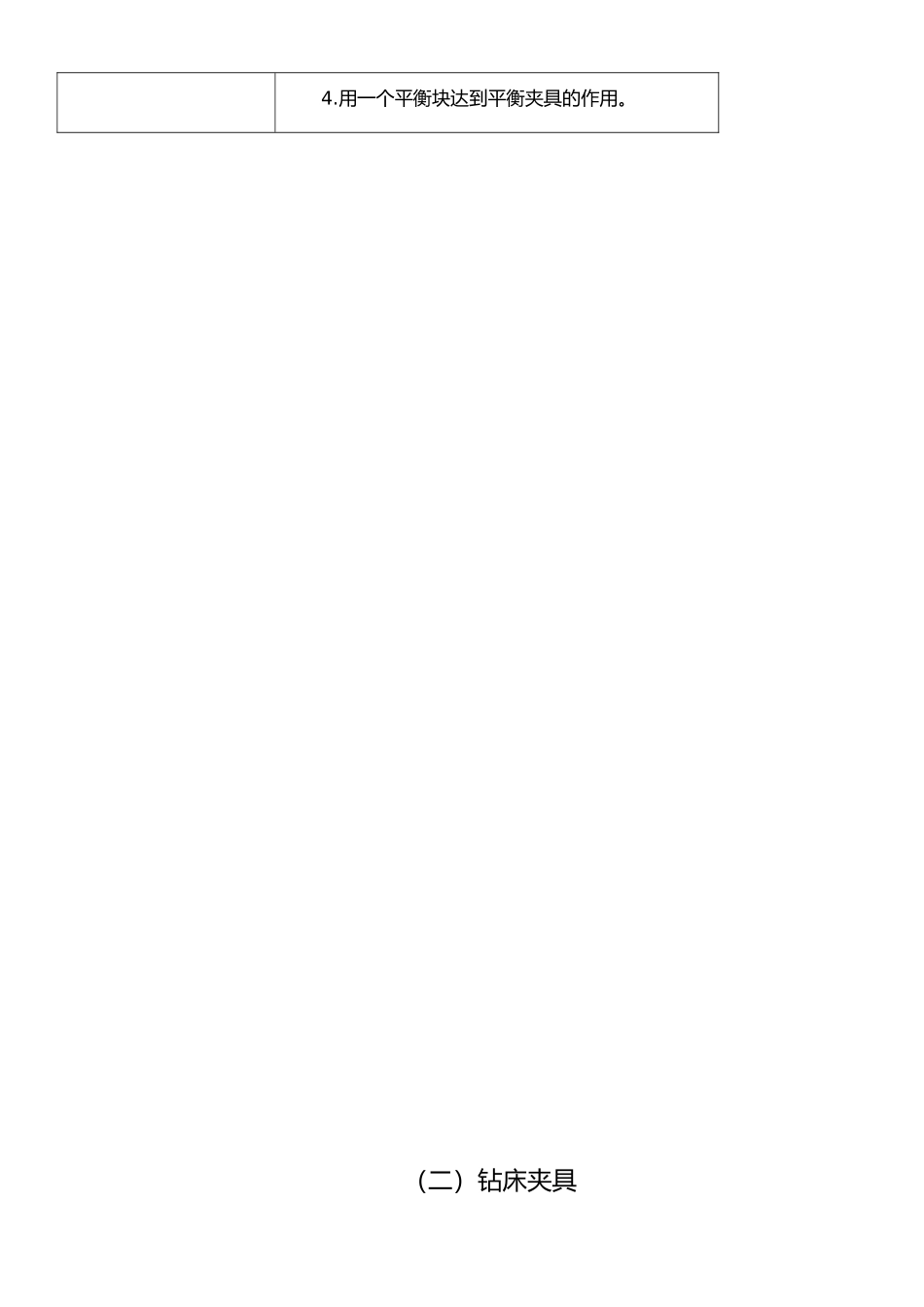

用一个平衡块达到平衡夹具的作用
（二）钻床夹具零件名称小轴夹具名称钻小轴径向孔夹具工序简图夹具使用说明：小轴以外圆及端面在长 V 型块及一个可调支承钉上定位，用偏心轮压板组合机构夹紧，用钻套引导钻头钻孔
定位元件工件定位基准8h 外圆右端面限制的自由度定位元件长 V 型块，可调支承钉夹紧装置夹紧机构类型偏心夹紧机构夹紧装置组成零件：偏心轮组件，压板，旋转销组件导向装置组成零件：钻模板，钻套，螺钉，定位销分固定部分组成零件：无XZY度装置转动部分组成零件：无分度对定机构组成零件：无锁紧机构组成零件：无夹具与机床联接方式相关零件：夹具体联接方法：用压板压紧在工作台上或手扶固定夹具夹具的结构特点（设计要点）1、沿轴线方向的自由度由一个可调支承钉限制，可适应不同轴向尺寸的工件；2、用偏心轮实现快速夹紧，偏心轮回转中心高度及压板支点高度可调，
