机械旋挖成孔灌注桩施工工艺

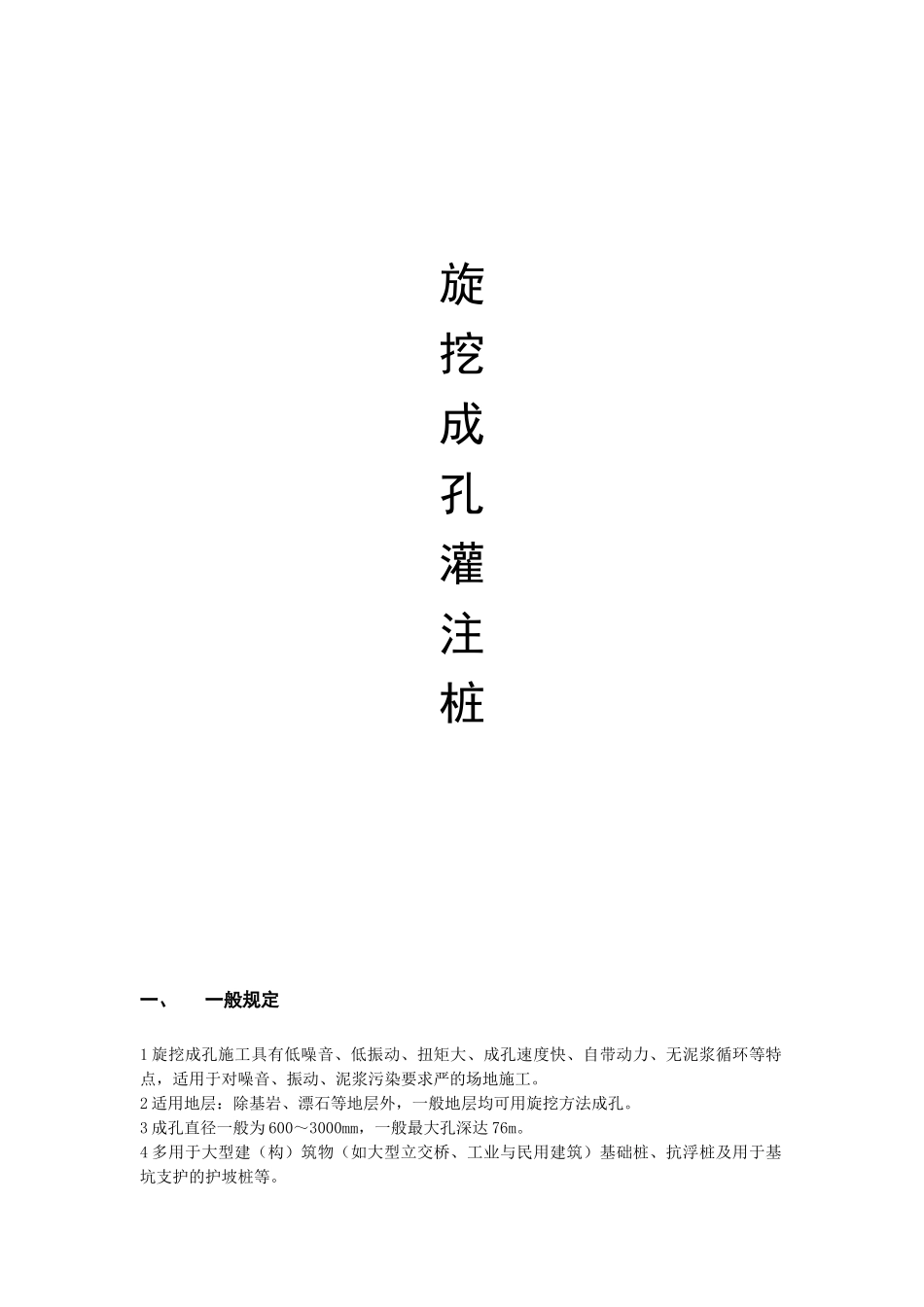

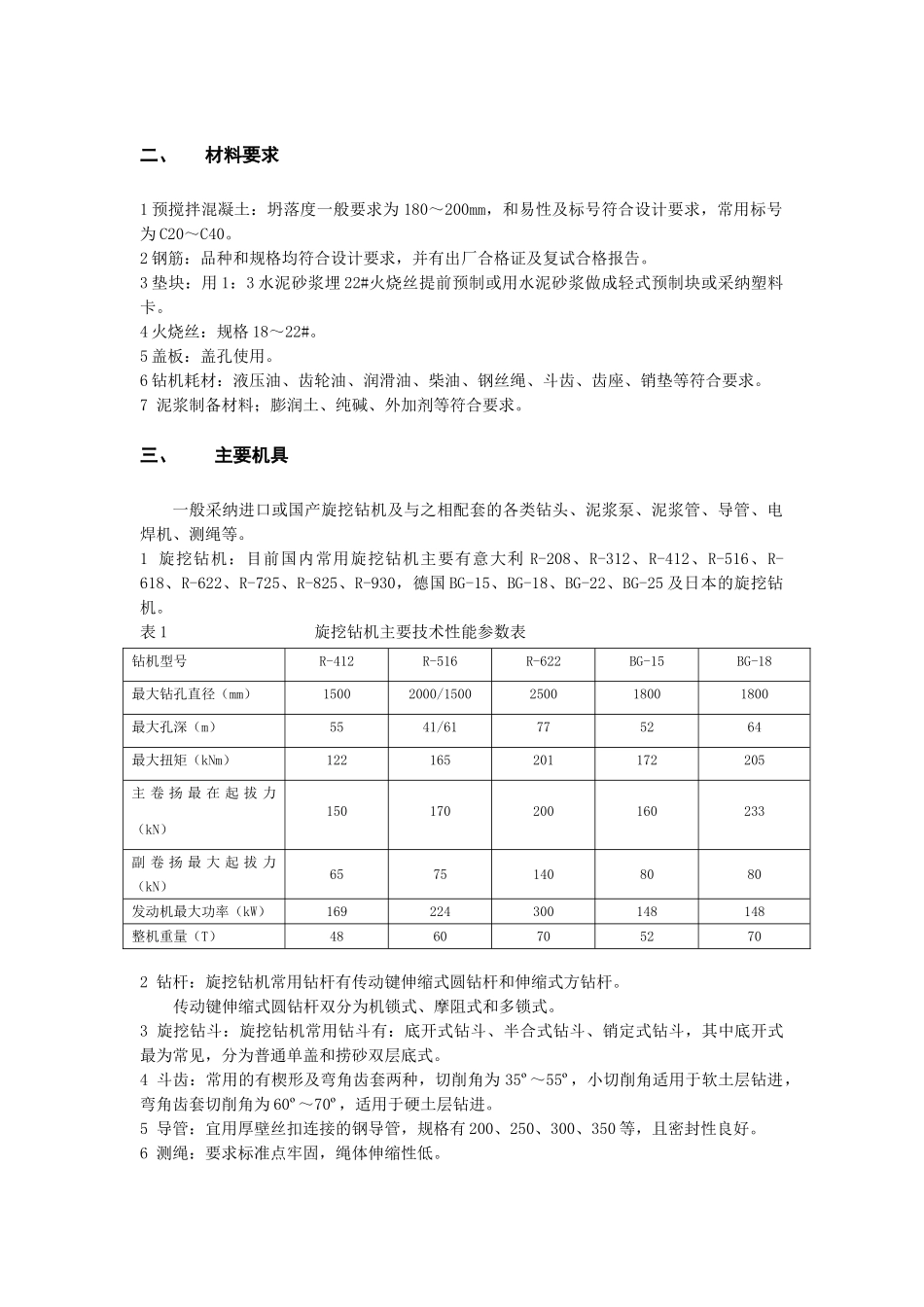

旋挖成孔灌注桩一、 一般规定1 旋挖成孔施工具有低噪音、低振动、扭矩大、成孔速度快、自带动力、无泥浆循环等特点，适用于对噪音、振动、泥浆污染要求严的场地施工。2 适用地层：除基岩、漂石等地层外，一般地层均可用旋挖方法成孔。3 成孔直径一般为 600～3000mm，一般最大孔深达 76m。4 多用于大型建（构）筑物（如大型立交桥、工业与民用建筑）基础桩、抗浮桩及用于基坑支护的护坡桩等。二、 材料要求1 预搅拌混凝土：坍落度一般要求为 180～200mm，和易性及标号符合设计要求，常用标号为 C20～C40。2 钢筋：品种和规格均符合设计要求，并有出厂合格证及复试合格报告。3 垫块：用 1：3 水泥砂浆埋 22#火烧丝提前预制或用水泥砂浆做成轻式预制块或采纳塑料卡。4 火烧丝：规格 18～22#。5 盖板：盖孔使用。6 钻机耗材：液压油、齿轮油、润滑油、柴油、钢丝绳、斗齿、齿座、销垫等符合要求。7 泥浆制备材料；膨润土、纯碱、外加剂等符合要求。三、 主要机具一般采纳进口或国产旋挖钻机及与之相配套的各类钻头、泥浆泵、泥浆管、导管、电焊机、测绳等。1 旋挖钻机：目前国内常用旋挖钻机主要有意大利 R-208、R-312、R-412、R-516、R-618、R-622、R-725、R-825、R-930，德国 BG-15、BG-18、BG-22、BG-25 及日本的旋挖钻机。表 1 旋挖钻机主要技术性能参数表钻机型号R-412R-516R-622BG-15BG-18最大钻孔直径（mm）15002000/1500250018001800最大孔深（m）5541/61775264最大扭矩（kNm）122165201172205主 卷 扬 最 在 起 拔 力（kN）150170200160233副 卷 扬 最 大 起 拔 力（kN）65751408080发动机最大功率（kW）169224300148148整机重量（T）48607052702 钻杆：旋挖钻机常用钻杆有传动键伸缩式圆钻杆和伸缩式方钻杆。传动键伸缩式圆钻杆双分为机锁式、摩阻式和多锁式。3 旋挖钻斗：旋挖钻机常用钻斗有：底开式钻斗、半合式钻斗、销定式钻斗，其中底开式最为常见，分为普通单盖和捞砂双层底式。4 斗齿：常用的有楔形及弯角齿套两种，切削角为 35º～55º，小切削角适用于软土层钻进，弯角齿套切削角为 60º～70º，适用于硬土层钻进。5 导管：宜用厚壁丝扣连接的钢导管，规格有 200、250、300、350 等，且密封性良好。6 测绳：要求标准点牢固，绳体伸缩性低。四、 作业条件（一） 熟悉工程图纸和工程地质资料，踏勘施工现场。检查设计图纸是否符合国家有关法律规范，图纸表示是否明确无误，掌握...
