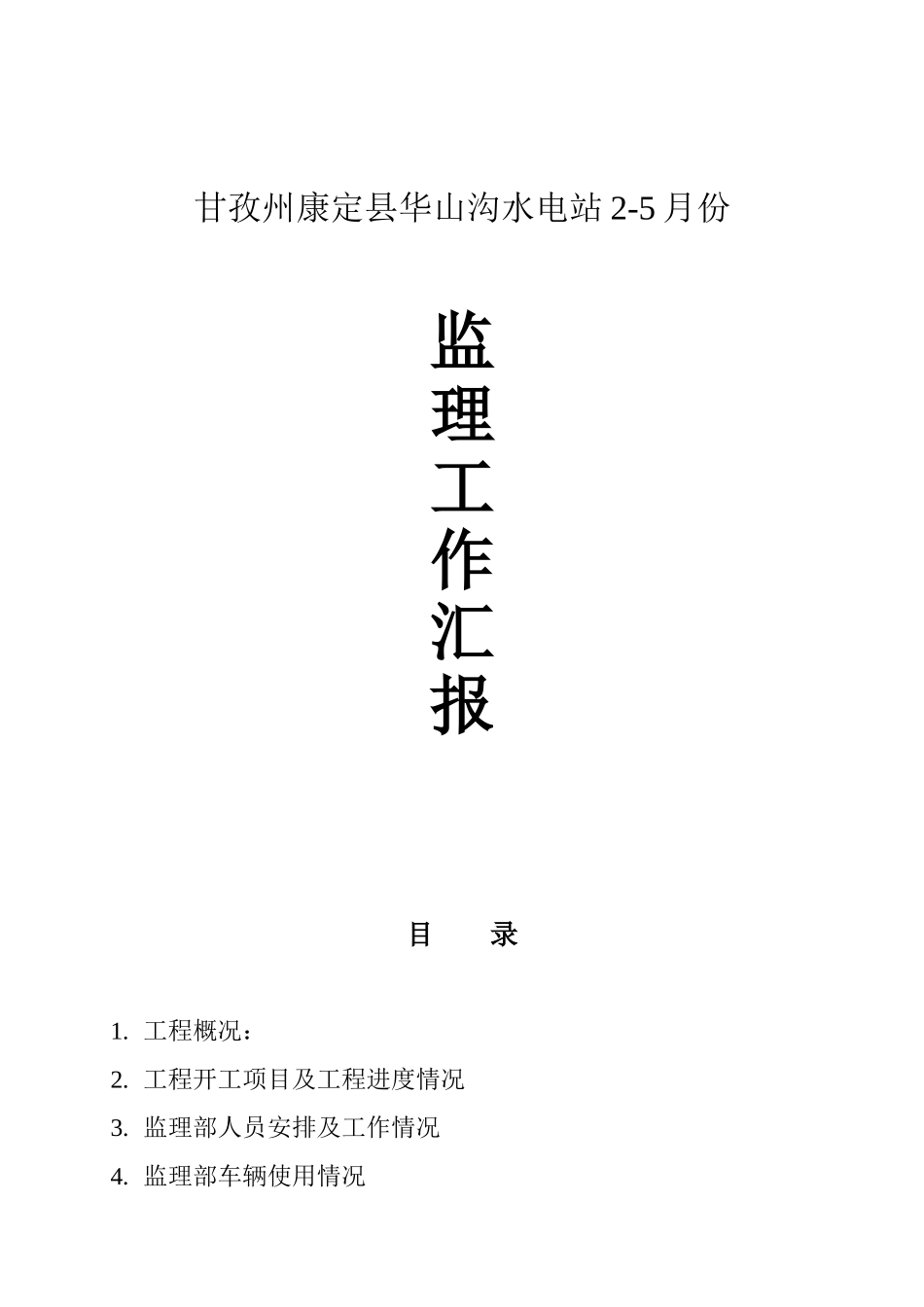

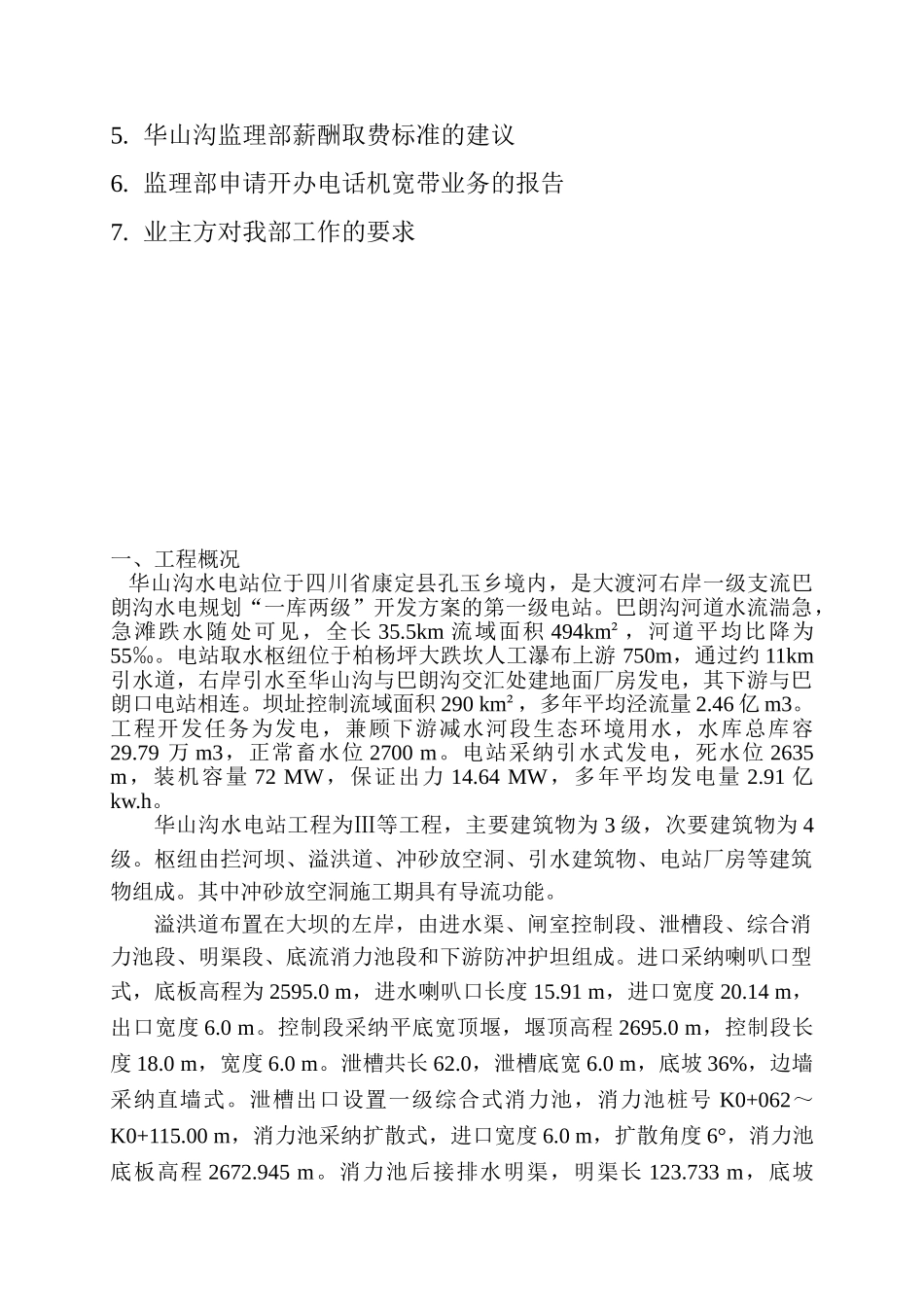

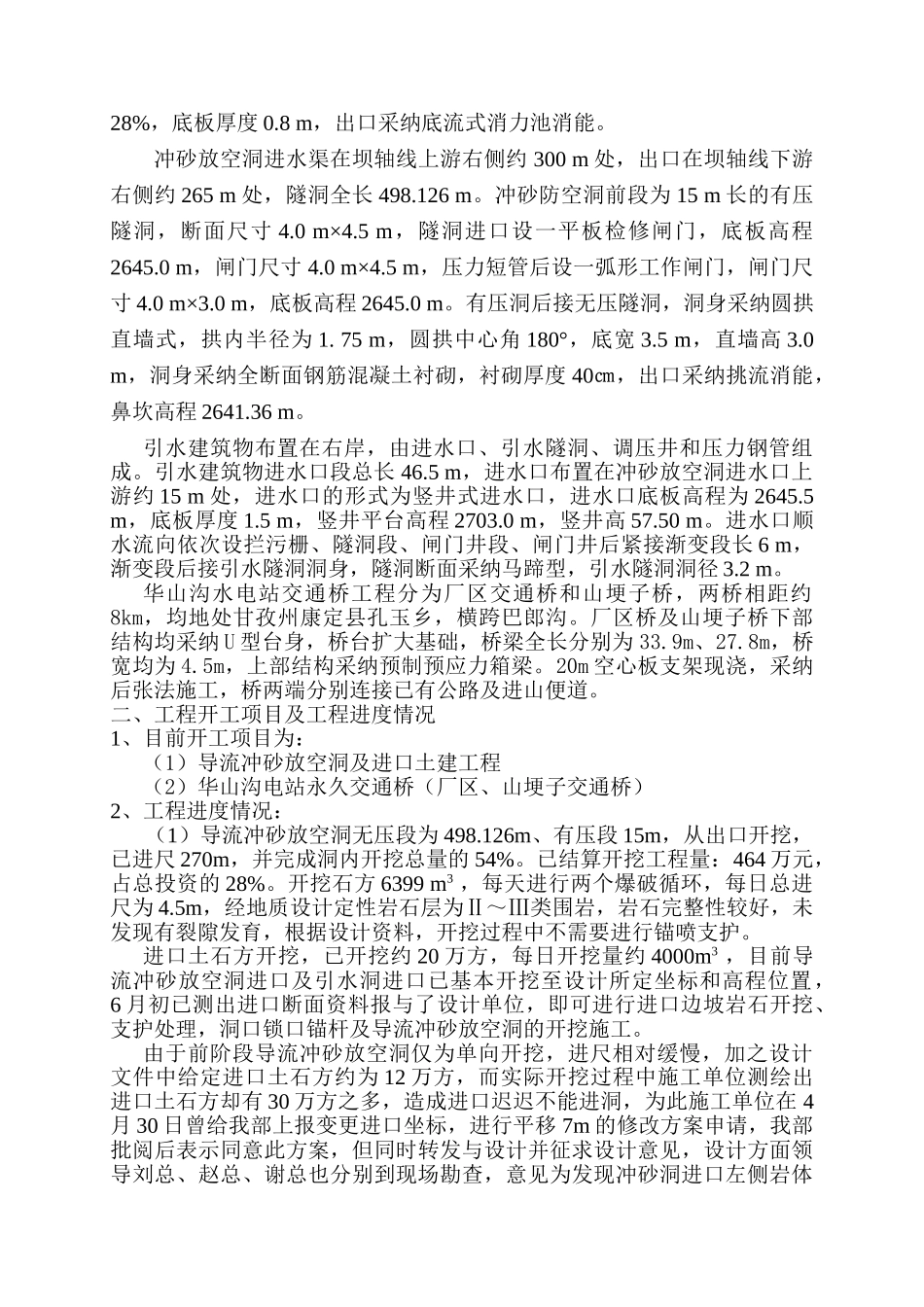

甘孜州康定县华山沟水电站 2-5 月份监理工作汇报目 录1. 工程概况：2. 工程开工项目及工程进度情况3. 监理部人员安排及工作情况4. 监理部车辆使用情况5. 华山沟监理部薪酬取费标准的建议6. 监理部申请开办电话机宽带业务的报告7. 业主方对我部工作的要求一、工程概况 华山沟水电站位于四川省康定县孔玉乡境内，是大渡河右岸一级支流巴朗沟水电规划“一库两级”开发方案的第一级电站。巴朗沟河道水流湍急，急滩跌水随处可见，全长 35.5km 流域面积 494km²，河道平均比降为55‰。电站取水枢纽位于柏杨坪大跌坎人工瀑布上游 750m，通过约 11km引水道，右岸引水至华山沟与巴朗沟交汇处建地面厂房发电，其下游与巴朗口电站相连。坝址控制流域面积 290 km²，多年平均泾流量 2.46 亿 m3。工程开发任务为发电，兼顾下游减水河段生态环境用水，水库总库容29.79 万 m3，正常畜水位 2700 m。电站采纳引水式发电，死水位 2635 m，装机容量 72 MW，保证出力 14.64 MW，多年平均发电量 2.91 亿kw.h。华山沟水电站工程为Ⅲ等工程，主要建筑物为 3 级，次要建筑物为 4级。枢纽由拦河坝、溢洪道、冲砂放空洞、引水建筑物、电站厂房等建筑物组成。其中冲砂放空洞施工期具有导流功能。溢洪道布置在大坝的左岸，由进水渠、闸室控制段、泄槽段、综合消力池段、明渠段、底流消力池段和下游防冲护坦组成。进口采纳喇叭口型式，底板高程为 2595.0 m，进水喇叭口长度 15.91 m，进口宽度 20.14 m，出口宽度 6.0 m。控制段采纳平底宽顶堰，堰顶高程 2695.0 m，控制段长度 18.0 m，宽度 6.0 m。泄槽共长 62.0，泄槽底宽 6.0 m，底坡 36%，边墙采纳直墙式。泄槽出口设置一级综合式消力池，消力池桩号 K0+062～K0+115.00 m，消力池采纳扩散式，进口宽度 6.0 m，扩散角度 6°，消力池底板高程 2672.945 m。消力池后接排水明渠，明渠长 123.733 m，底坡28%，底板厚度 0.8 m，出口采纳底流式消力池消能。冲砂放空洞进水渠在坝轴线上游右侧约 300 m 处，出口在坝轴线下游右侧约 265 m 处，隧洞全长 498.126 m。冲砂防空洞前段为 15 m 长的有压隧洞，断面尺寸 4.0 m×4.5 m，隧洞进口设一平板检修闸门，底板高程2645.0 m，闸门尺寸 4.0 m×4.5 m，压力短管后设一弧形工作闸门，闸门尺寸 4.0 m×3.0 m，底板高程 2645.0 m。有压洞后接无压隧洞，洞身采纳圆拱直墙式，拱内半径为 1. 75 m...
