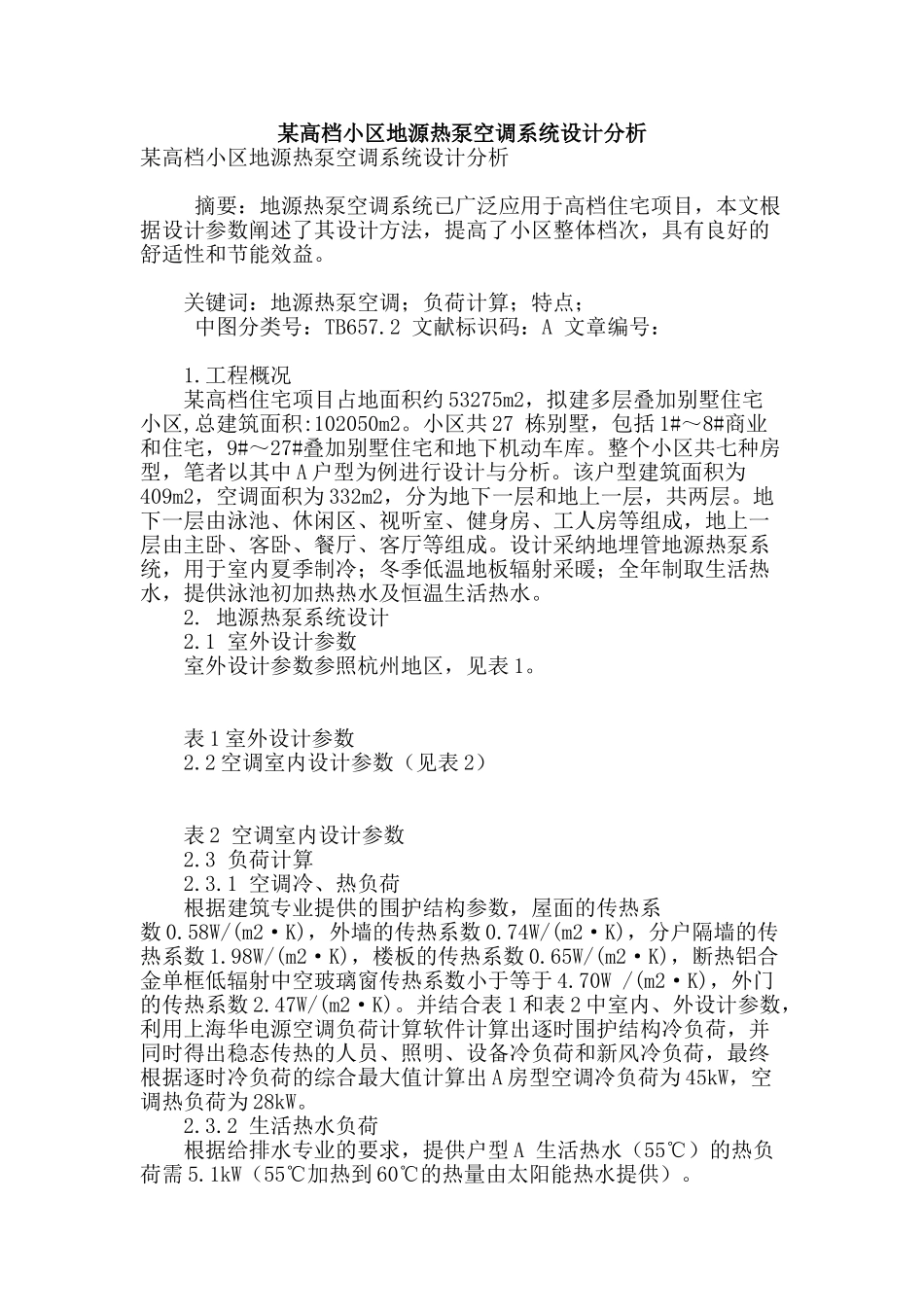

某高档小区地源热泵空调系统设计分析

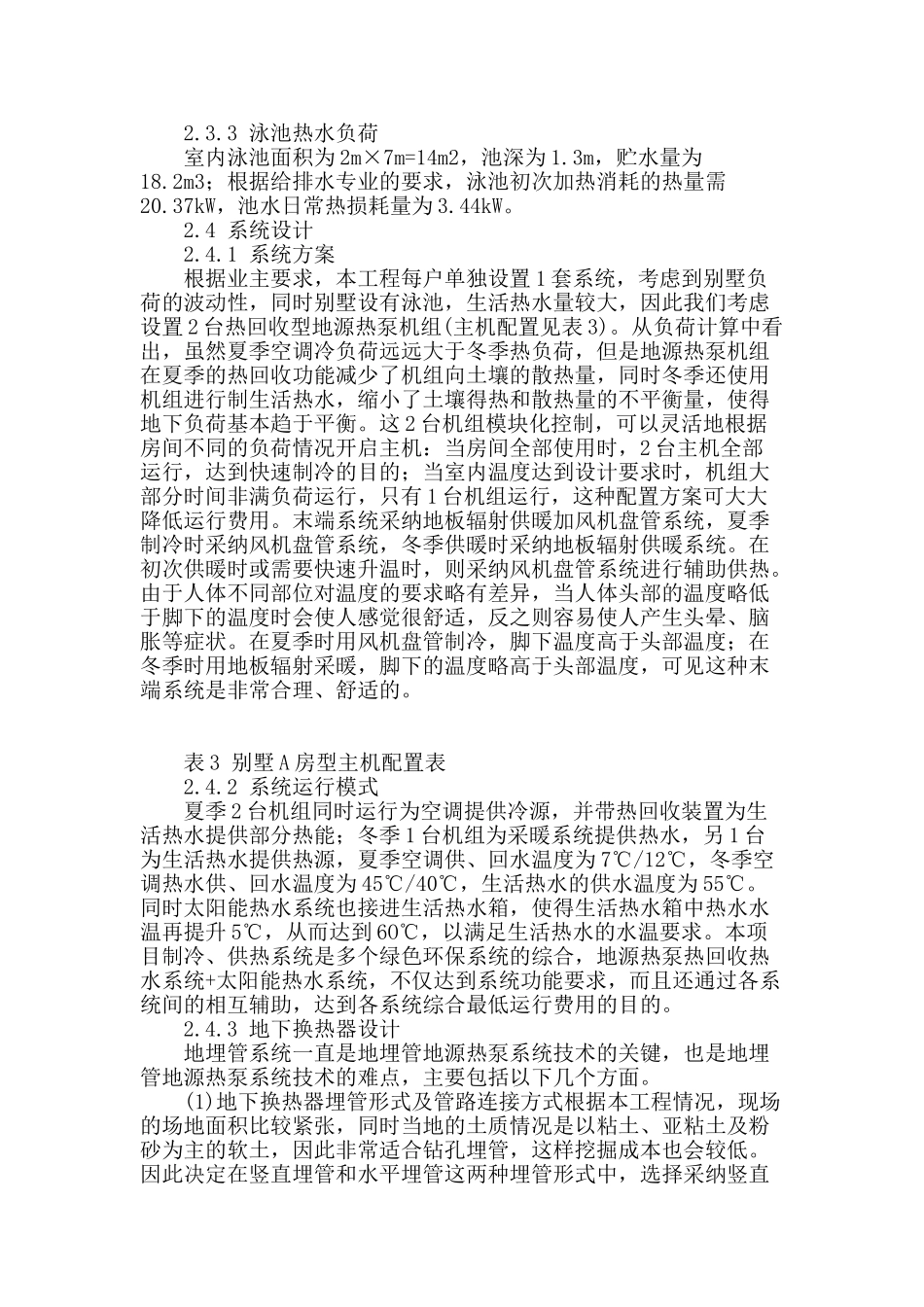

某高档小区地源热泵空调系统设计分析某高档小区地源热泵空调系统设计分析 摘要：地源热泵空调系统已广泛应用于高档住宅项目，本文根据设计参数阐述了其设计方法，提高了小区整体档次，具有良好的舒适性和节能效益。 关键词：地源热泵空调；负荷计算；特点； 中图分类号：TB657.2 文献标识码：A 文章编号： 1.工程概况 某高档住宅项目占地面积约 53275m2，拟建多层叠加别墅住宅小区,总建筑面积:102050m2。小区共 27 栋别墅，包括 1#～8#商业和住宅，9#～27#叠加别墅住宅和地下机动车库。整个小区共七种房型，笔者以其中 A 户型为例进行设计与分析。该户型建筑面积为409m2，空调面积为 332m2，分为地下一层和地上一层，共两层。地下一层由泳池、休闲区、视听室、健身房、工人房等组成，地上一层由主卧、客卧、餐厅、客厅等组成。设计采纳地埋管地源热泵系统，用于室内夏季制冷；冬季低温地板辐射采暖；全年制取生活热水，提供泳池初加热热水及恒温生活热水。 2. 地源热泵系统设计 2.1 室外设计参数 室外设计参数参照杭州地区，见表 1。 表 1 室外设计参数 2.2 空调室内设计参数（见表 2） 表 2 空调室内设计参数 2.3 负荷计算 2.3.1 空调冷、热负荷 根据建筑专业提供的围护结构参数，屋面的传热系数 0.58W/(m2·K)，外墙的传热系数 0.74W/(m2·K)，分户隔墙的传热系数 1.98W/(m2·K)，楼板的传热系数 0.65W/(m2·K)，断热铝合金单框低辐射中空玻璃窗传热系数小于等于 4.70W /(m2·K)，外门的传热系数 2.47W/(m2·K)。并结合表 1 和表 2 中室内、外设计参数，利用上海华电源空调负荷计算软件计算出逐时围护结构冷负荷，并同时得出稳态传热的人员、照明、设备冷负荷和新风冷负荷，最终根据逐时冷负荷的综合最大值计算出 A 房型空调冷负荷为 45kW，空调热负荷为 28kW。 2.3.2 生活热水负荷 根据给排水专业的要求，提供户型 A 生活热水（55℃）的热负荷需 5.1kW（55℃加热到 60℃的热量由太阳能热水提供）。 2.3.3 泳池热水负荷 室内泳池面积为 2m×7m=14m2，池深为 1.3m，贮水量为18.2m3；根据给排水专业的要求，泳池初次加热消耗的热量需20.37kW，池水日常热损耗量为 3.44kW。 2.4 系统设计 2.4.1 系统方案 根据业主要求，本工程每户单独设置 1 套系统，考虑到别墅负荷的波动性，同时别墅设有泳池，生活热水量较大，因此我们考虑设置 2 台热回收型地源热泵机组(主机配置见表 ...
