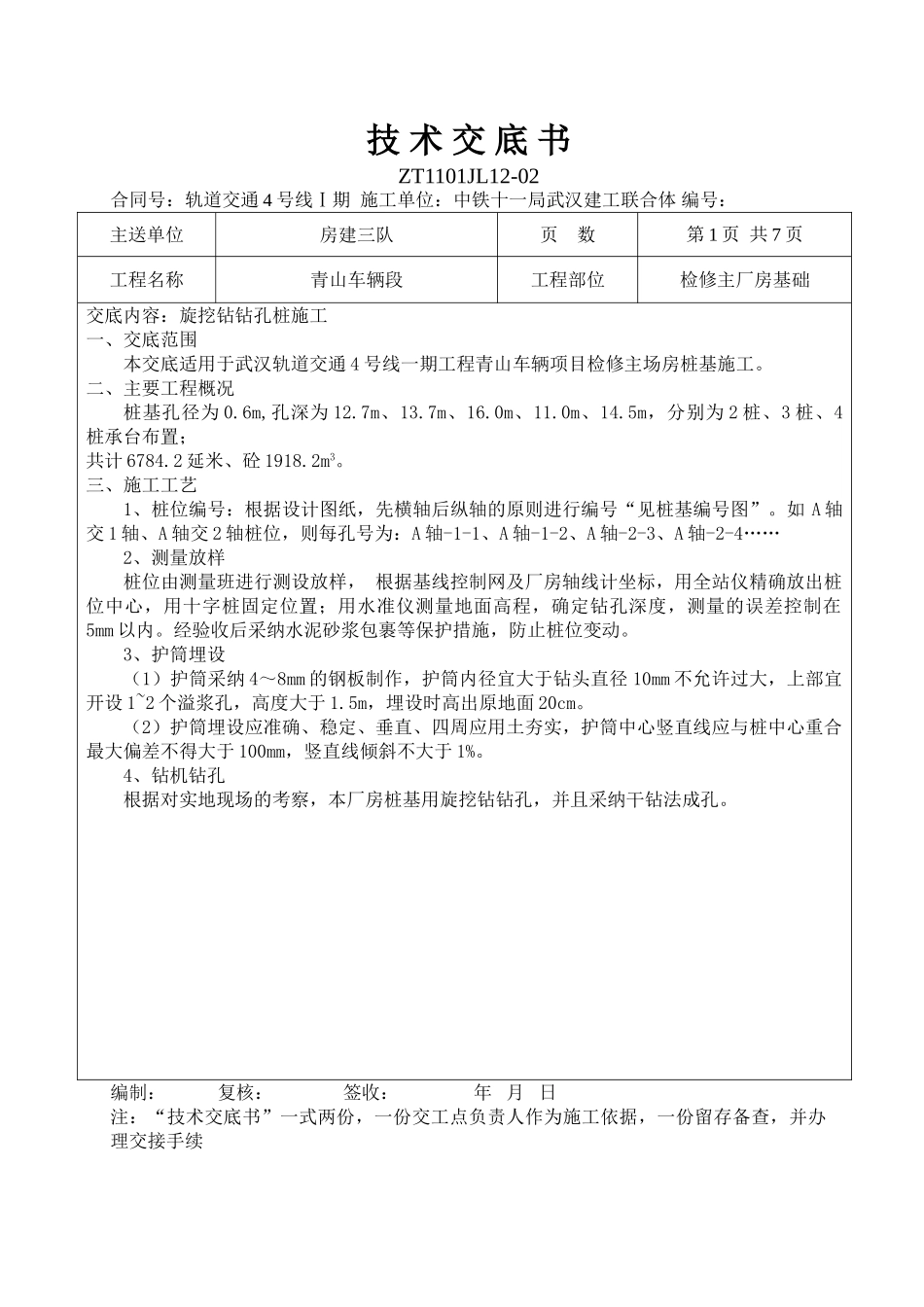

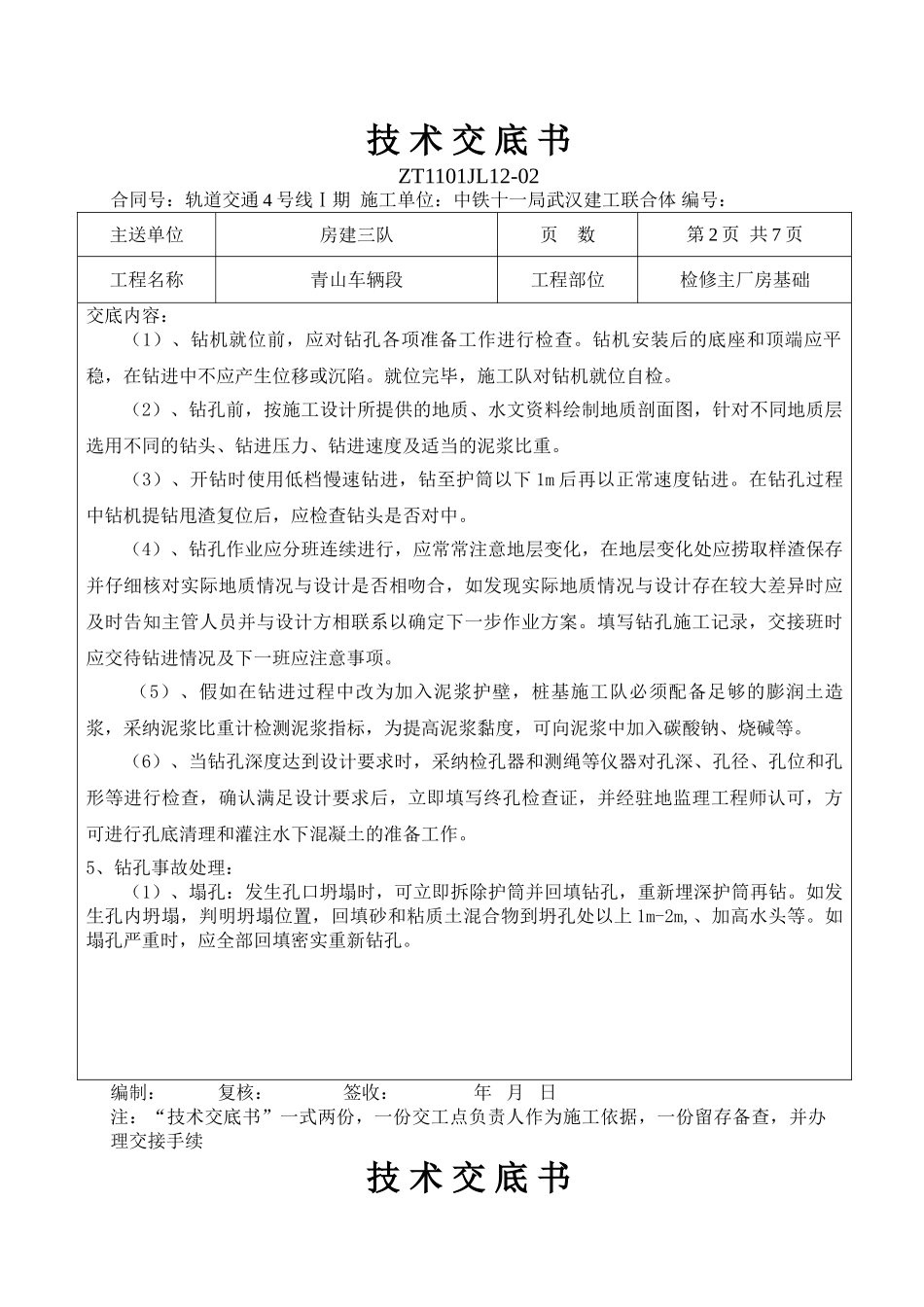

技 术 交 底 书ZT1101JL12-02合同号：轨道交通 4 号线Ⅰ期 施工单位：中铁十一局武汉建工联合体 编号：主送单位房建三队页 数第 1 页 共 7 页工程名称青山车辆段工程部位检修主厂房基础交底内容：旋挖钻钻孔桩施工一、交底范围本交底适用于武汉轨道交通 4 号线一期工程青山车辆项目检修主场房桩基施工。二、主要工程概况桩基孔径为 0.6m,孔深为 12.7m、13.7m、16.0m、11.0m、14.5m，分别为 2 桩、3 桩、4桩承台布置；共计 6784.2 延米、砼 1918.2m3。三、施工工艺1、桩位编号：根据设计图纸，先横轴后纵轴的原则进行编号“见桩基编号图”。如 A 轴交 1 轴、A 轴交 2 轴桩位，则每孔号为：A 轴-1-1、A 轴-1-2、A 轴-2-3、A 轴-2-4……2、测量放样桩位由测量班进行测设放样， 根据基线控制网及厂房轴线计坐标，用全站仪精确放出桩位中心，用十字桩固定位置；用水准仪测量地面高程，确定钻孔深度，测量的误差控制在5mm 以内。经验收后采纳水泥砂浆包裹等保护措施，防止桩位变动。3、护筒埋设（1）护筒采纳 4～8mm 的钢板制作，护筒内径宜大于钻头直径 10mm 不允许过大，上部宜开设 1~2 个溢浆孔，高度大于 1.5m，埋设时高出原地面 20cm。（2）护筒埋设应准确、稳定、垂直、四周应用土夯实，护筒中心竖直线应与桩中心重合最大偏差不得大于 100mm，竖直线倾斜不大于 1%。4、钻机钻孔 根据对实地现场的考察，本厂房桩基用旋挖钻钻孔，并且采纳干钻法成孔。编制： 复核： 签收： 年 月 日注：“技术交底书”一式两份，一份交工点负责人作为施工依据，一份留存备查，并办理交接手续技 术 交 底 书ZT1101JL12-02合同号：轨道交通 4 号线Ⅰ期 施工单位：中铁十一局武汉建工联合体 编号：主送单位房建三队页 数第 2 页 共 7 页工程名称青山车辆段工程部位检修主厂房基础交底内容：（1）、钻机就位前，应对钻孔各项准备工作进行检查。钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷。就位完毕，施工队对钻机就位自检。（2）、钻孔前，按施工设计所提供的地质、水文资料绘制地质剖面图，针对不同地质层选用不同的钻头、钻进压力、钻进速度及适当的泥浆比重。（3）、开钻时使用低档慢速钻进，钻至护筒以下 1m 后再以正常速度钻进。在钻孔过程中钻机提钻甩渣复位后，应检查钻头是否对中。（4）、钻孔作业应分班连续进行，应常常注意地层变化，在地层变化处应捞取样渣保存并仔细...
