森吉米尔轧机传动系统简介及施工控制

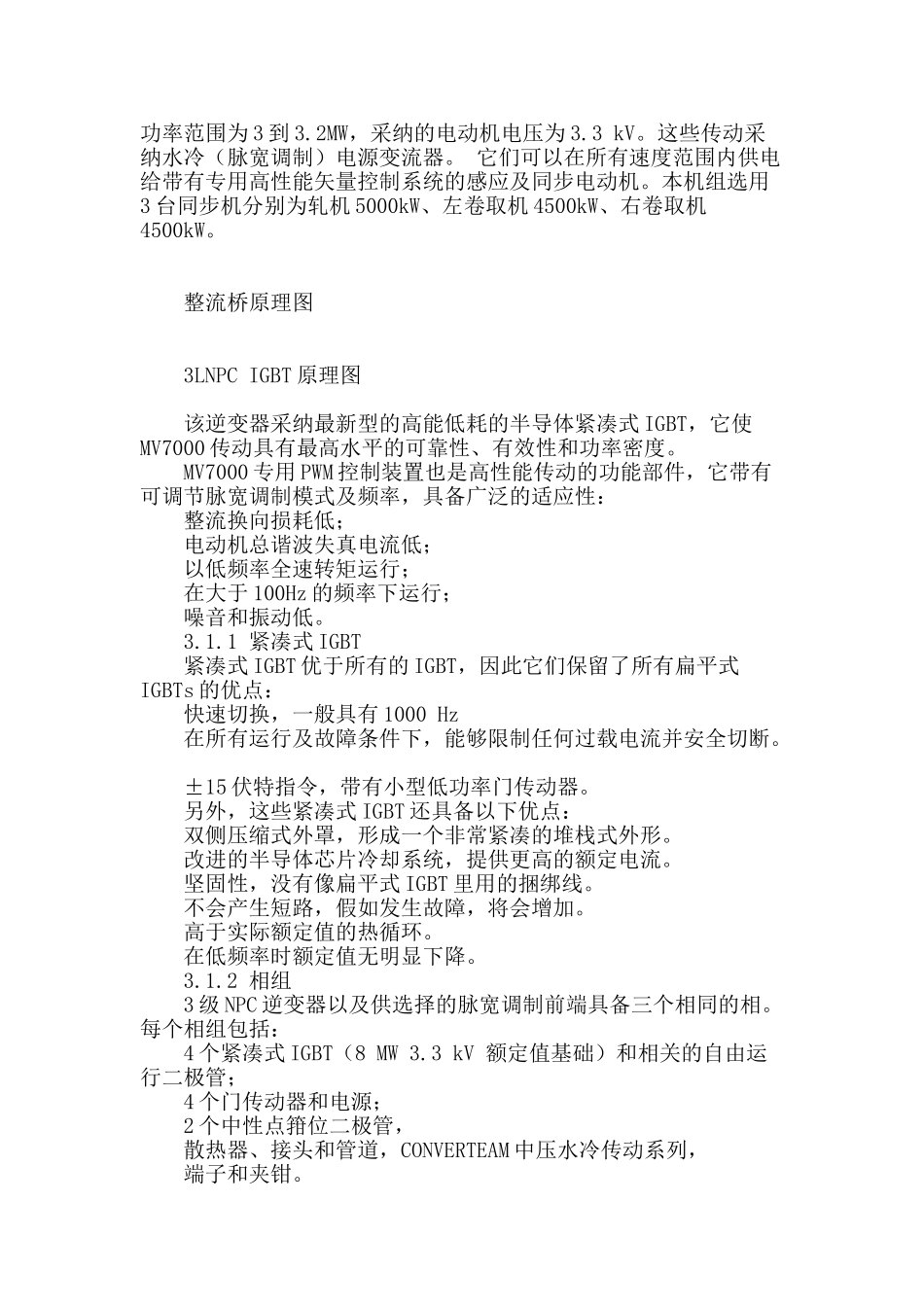

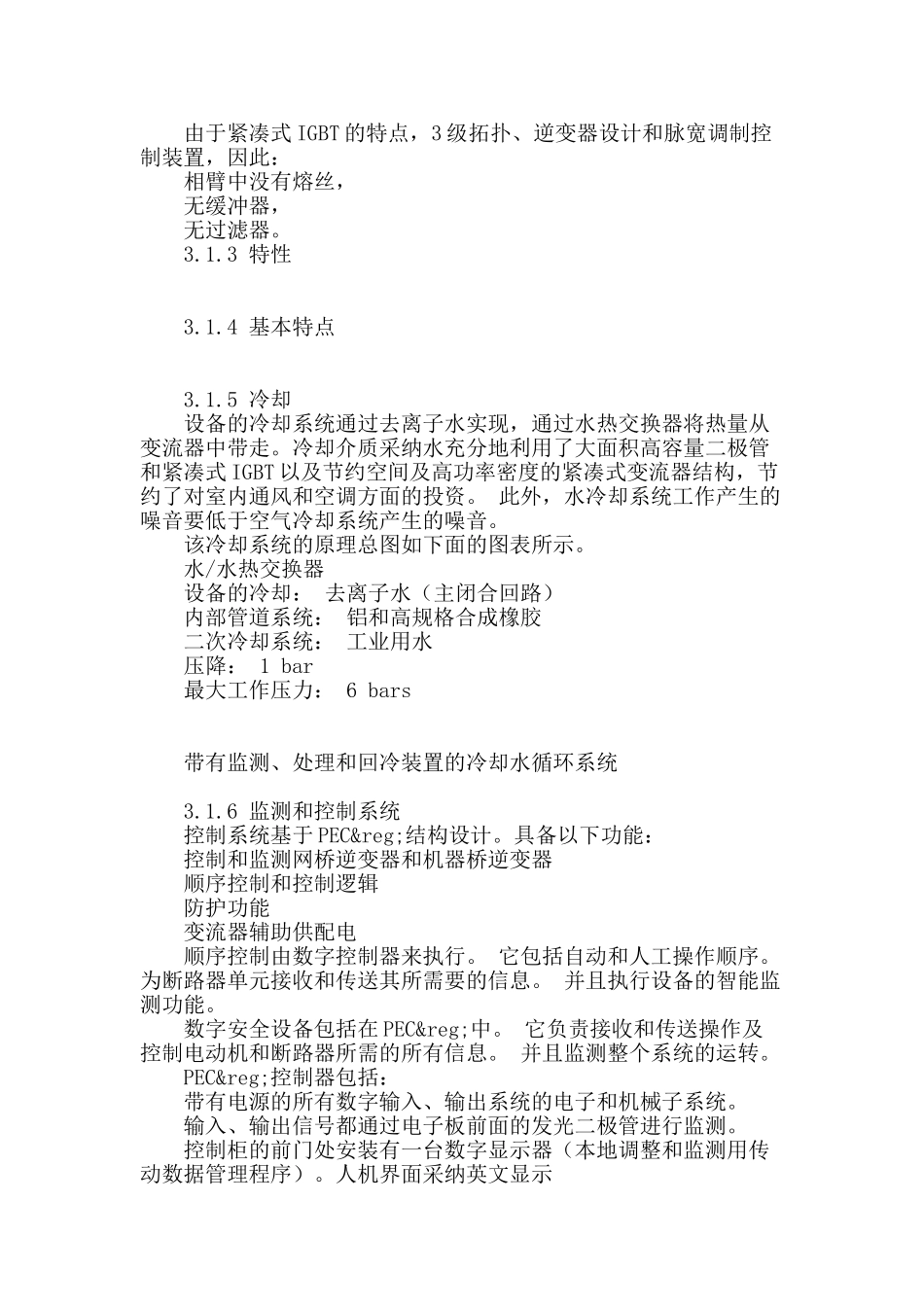

森吉米尔轧机传动系统简介及施工控制森吉米尔轧机传动系统简介及施工控制 摘要：宝钢不锈钢冷 4 标二十辊冷轧机组，机组由法国 DMS 公司提供，电气部分由法国 CONVERTEAM（原阿尔斯通）公司提供。DMS 公司提供的二十辊整体式冷轧机是森吉米尔公司专利许可生产的，专门用于特别钢生产的轧机。由于该机组在原有老厂房内增设，因此机组设计和施工受厂房面积及高度影响较大。又因为机械与电气大部分采纳国内合作制造，设备缺陷较多，给施工及调试带来非常大的难度。 关键词：主传动系统、辅传动系统 中图分类号：TU71 文献标识码：A 文章编号： 一、机组构成 本机组主要由上卷小车、开卷机、卷纸机、矫直机、二十辊轧机本体、测厚仪、左右卷取机、左右皮带助卷机、卷/垫纸机、刮油器、滚切剪、板型辊、边部扫描器、半自动打捆机、上/卸套筒装置、换辊小车及液压、消防、轧制油系统等组成。由 PLC 程序进行控制，实现各自所设定的自动化功能，并保证各项设备之间的信号联锁，从而满足工艺生产的需求。主要功能包括开卷控制、厚度控制、板型控制以及张力控制等等。 机组布置简图如下所示： 二、供电系统 本机组由三台变压器供电，分别是主传动变压器、辅助传动变压器和动力变压器。主传动变压器提供给 IGBT，供变频电机使用。辅助传动变压器给恒速电机供电，动力变压器给各类辅助设施供电。 主传动变压器数量：1 台 容量：9000kVA 辅助传动变压器数量：1 台 容量：1000kVA 动力变压器数量：1 台 容量：1600kVA 本机组总装机容量：18534.767kW 变频电机数量：4 台 装机容量：16750kW 恒速电机数量：68 台 装机容量：1729.81kW UPS 容量：30kVA 三、传动系统 由于设计、设备问题，该机组主传动系统从开始施工就发生多处变更和改造，以下简要介绍传动系统构成以及过程中发生的问题。 3.1 主传动系统设计原理 变频传动分为轧机和张力卷取机用变速传动以及开卷机和 AC 辅助用变速传动两部分。 轧机和张力卷取机用变速传动采纳 MV7000 传动，MV7000 传动的功率范围为 3 到 3.2MW，采纳的电动机电压为 3.3 kV。这些传动采纳水冷（脉宽调制）电源变流器。 它们可以在所有速度范围内供电给带有专用高性能矢量控制系统的感应及同步电动机。本机组选用3 台同步机分别为轧机 5000kW、左卷取机 4500kW、右卷取机4500kW。 整流桥原理图 3LNPC IGBT 原理图 该逆变器采纳最新型的高能低耗的半导体紧凑式 ...
