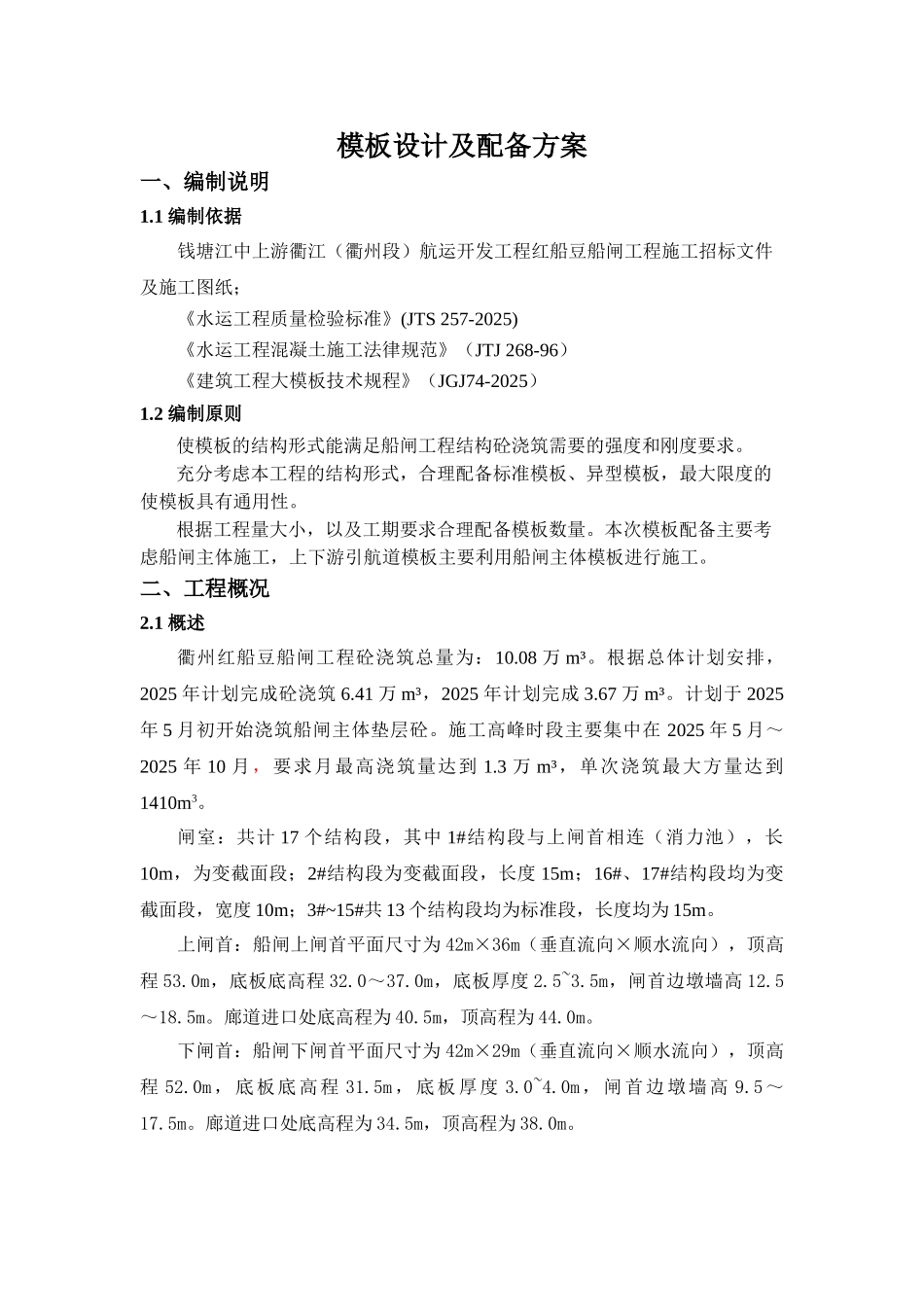

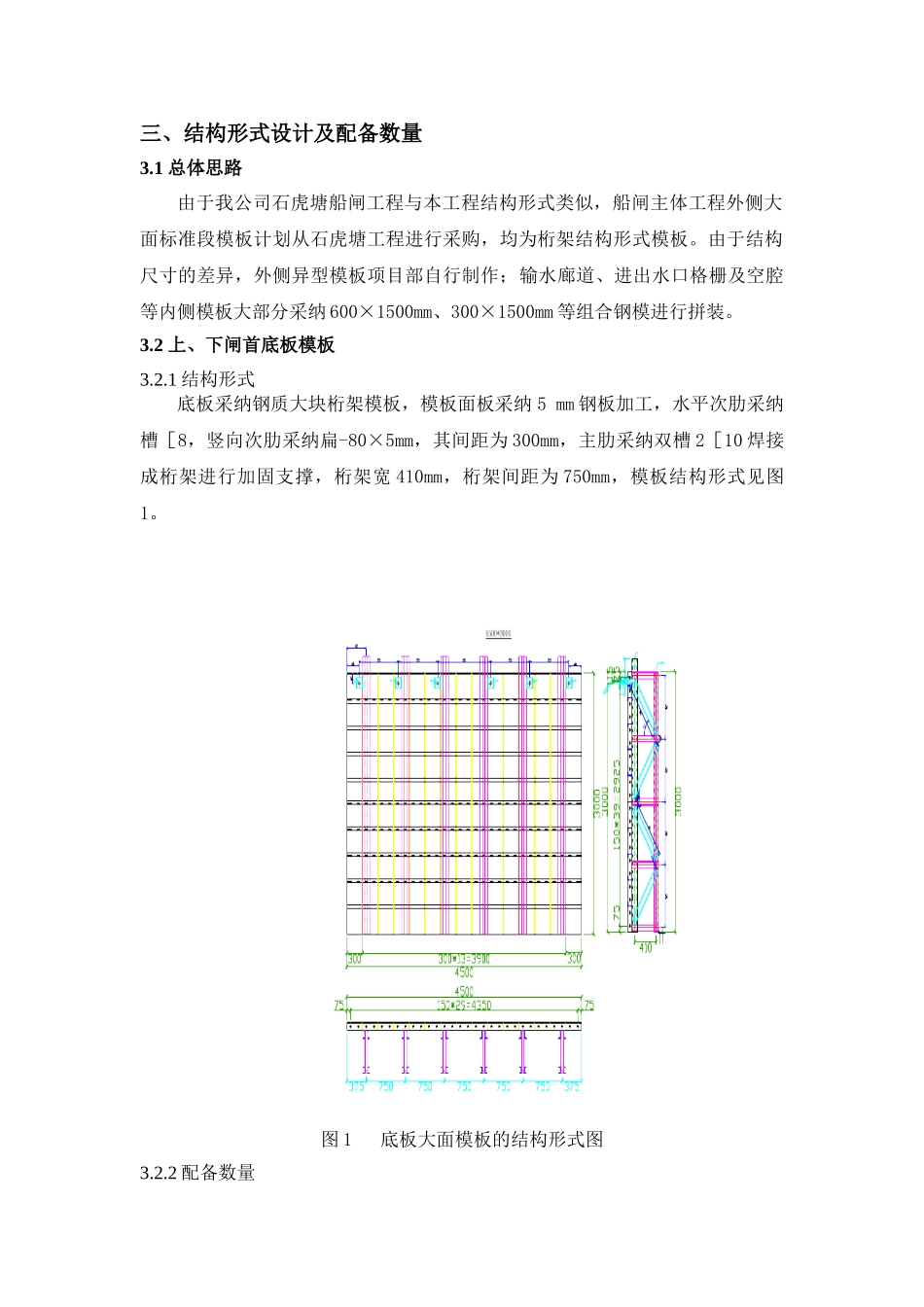

模板设计及配备方案一、编制说明1.1 编制依据钱塘江中上游衢江（衢州段）航运开发工程红船豆船闸工程施工招标文件及施工图纸；《水运工程质量检验标准》(JTS 257-2025)《水运工程混凝土施工法律规范》（JTJ 268-96）《建筑工程大模板技术规程》（JGJ74-2025）1.2 编制原则使模板的结构形式能满足船闸工程结构砼浇筑需要的强度和刚度要求。充分考虑本工程的结构形式，合理配备标准模板、异型模板，最大限度的使模板具有通用性。根据工程量大小，以及工期要求合理配备模板数量。本次模板配备主要考虑船闸主体施工，上下游引航道模板主要利用船闸主体模板进行施工。二、工程概况2.1 概述衢州红船豆船闸工程砼浇筑总量为：10.08 万 m³。根据总体计划安排， 2025 年计划完成砼浇筑 6.41 万 m³，2025 年计划完成 3.67 万 m³。计划于 2025年 5 月初开始浇筑船闸主体垫层砼。施工高峰时段主要集中在 2025 年 5 月～2025 年 10 月，要求月最高浇筑量达到 1.3 万 m³，单次浇筑最大方量达到1410m3。闸室：共计 17 个结构段，其中 1#结构段与上闸首相连（消力池），长10m，为变截面段；2#结构段为变截面段，长度 15m；16#、17#结构段均为变截面段，宽度 10m；3#~15#共 13 个结构段均为标准段，长度均为 15m。上闸首：船闸上闸首平面尺寸为 42m×36m（垂直流向×顺水流向），顶高程 53.0m，底板底高程 32.0～37.0m，底板厚度 2.5~3.5m，闸首边墩墙高 12.5～18.5m。廊道进口处底高程为 40.5m，顶高程为 44.0m。下闸首：船闸下闸首平面尺寸为 42m×29m（垂直流向×顺水流向），顶高程 52.0m，底板底高程 31.5m，底板厚度 3.0~4.0m，闸首边墩墙高 9.5～17.5m。廊道进口处底高程为 34.5m，顶高程为 38.0m。三、结构形式设计及配备数量3.1 总体思路由于我公司石虎塘船闸工程与本工程结构形式类似，船闸主体工程外侧大面标准段模板计划从石虎塘工程进行采购，均为桁架结构形式模板。由于结构尺寸的差异，外侧异型模板项目部自行制作；输水廊道、进出水口格栅及空腔等内侧模板大部分采纳 600×1500mm、300×1500mm 等组合钢模进行拼装。3.2 上、下闸首底板模板3.2.1 结构形式底板采纳钢质大块桁架模板，模板面板采纳 5 mm 钢板加工，水平次肋采纳槽［8，竖向次肋采纳扁-80×5mm，其间距为 300mm，主肋采纳双槽 2［10 焊接成桁架进行加固支撑，桁架宽 410mm，桁架间距为 750mm，模板结构形式见图1...
