模电试卷及答案

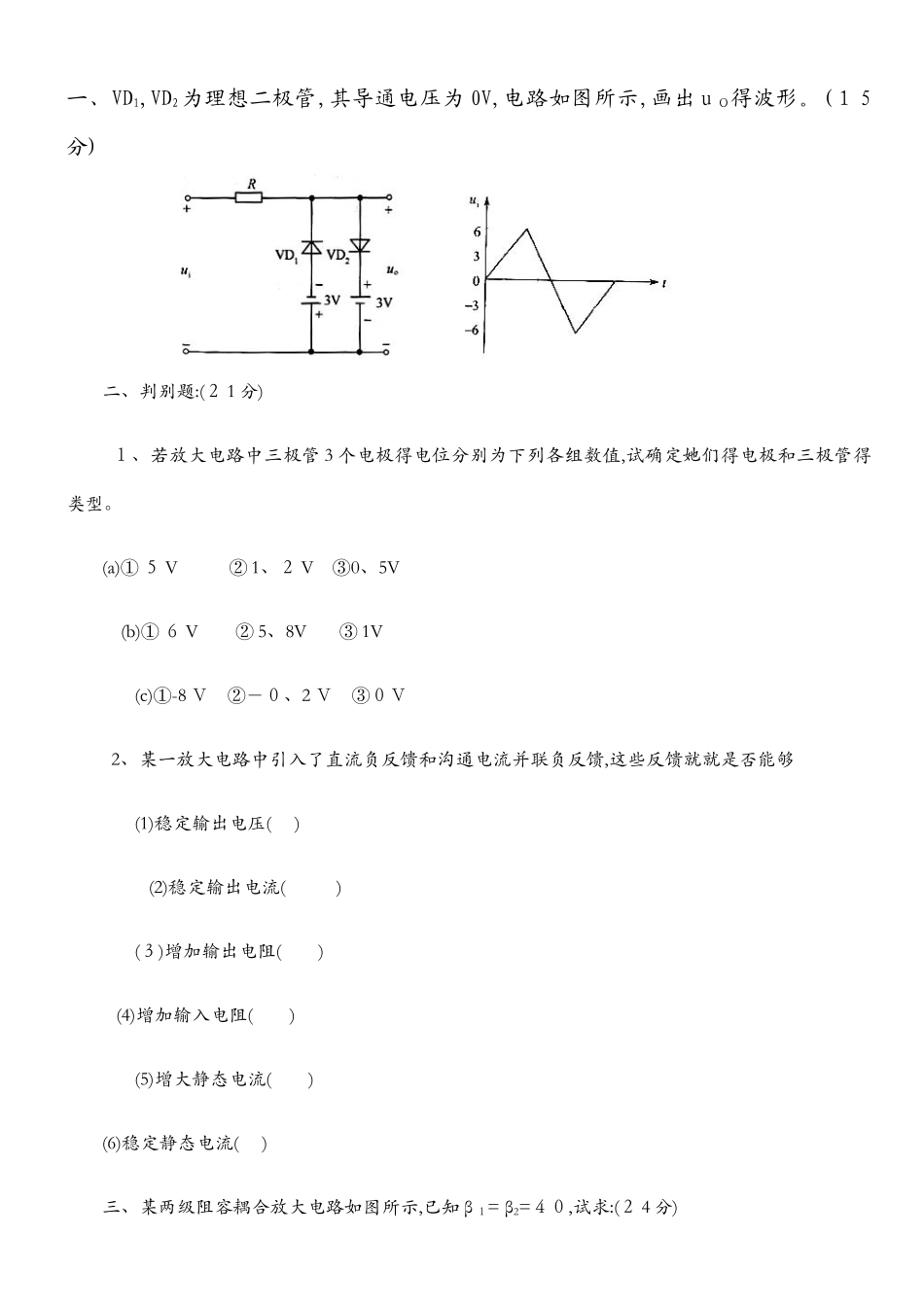

一、VD1,VD2 为理想二极管,其导通电压为 0V,电路如图所示,画出 u Ｏ得波形。(１ 5分) 二、判别题:(２ 1 分) １、若放大电路中三极管 3 个电极得电位分别为下列各组数值,试确定她们得电极和三极管得类型。(a)① ５ V ② 1、２ V ③0、5V (b)① ６ V ② 5、8V ③ 1V (c)①-8 Ｖ ②－０、2 Ｖ ③０Ｖ 2、某一放大电路中引入了直流负反馈和沟通电流并联负反馈,这些反馈就就是否能够 (1)稳定输出电压( ) (2)稳定输出电流( ) (３)增加输出电阻( ) (4)增加输入电阻( ) (5)增大静态电流( )(6)稳定静态电流( )三、某两级阻容耦合放大电路如图所示,已知 β １= β2=４０,试求:(２ 4 分) (１)各级电路得静态工作点; (2)各级电压放大倍数 Au1,Au2和总电压放大倍数 Au; (3)放大器输入电阻 Ri 和输出电阻 R ｏ;(4)后级采纳什么电路？有什么优点? 四、OTL 电路如图所示,电容 C 足够大,三极管得饱和压降 UC ＥＳ=1V,求:(15 分)(１)电路中 VT1、V Ｔ 2工作在哪一种方式？(２)R1、Ｖ D １、VD2得作用就就是什么？(3)电位器 RP 得作用就就是什么?(4)负载 R Ｌ上能够得到得最大不失真输出功率 P ｏｍａ x就就是多少?五、如图所示电路属长尾式差动放大器。已知 V Ｔ１、V Ｔ 2为硅管。β =10 ０,试计算(15 分) (１)电路静态工作点 Q; (2)差模电压放大倍数 A ｕ d;(３)差模输入电阻 Ri ｄ和输出电阻 Rod。六、推断图示电路中反馈就就是何种沟通反馈类型,若满足深度负反馈条件,求电压放大增益。(１ 5 分)七、运算放大器应用电路如图所示,图中运放均为理想运放,UBE=０、７ V。(１５分) (1)求出三极管 c、ｂ、ｅ各极对地电位; (2)若电压表读数为 20 ０ m Ｖ,试求出三极管得 β 值。九、具有放大环节得串联型稳压电路如图所示,已知变压器副边 u2 得有效值为 16V,三极管VT1、VT2 得 β １= β2 =５ 0,ＵＢ E1=UB Ｅ 2=0、７Ｖ, UZ=＋５、3V,R1=3 ０ 0Ω,R2＝200Ω,R3=３００Ω,Rc ２＝2、5kΩ。(15 分) (1)估算电容 C1上得电压 U1＝? (2)估算输出电压 U ｏ得可调范围。一、推断下列说法就就是否正确,凡对者打“ √ ”,错者打“ × ” (本大题分 2 小题,每小题 5 分,共 10 分) 1、试推断下列说法就就是否正确,正确得在括号中画“ √”,否则画“×”。 1)一个理想对称得差分放大电路,只能放大差模输入信号,不能放大共模输入信号。...
