水平钢筋窄间隙焊施工工艺

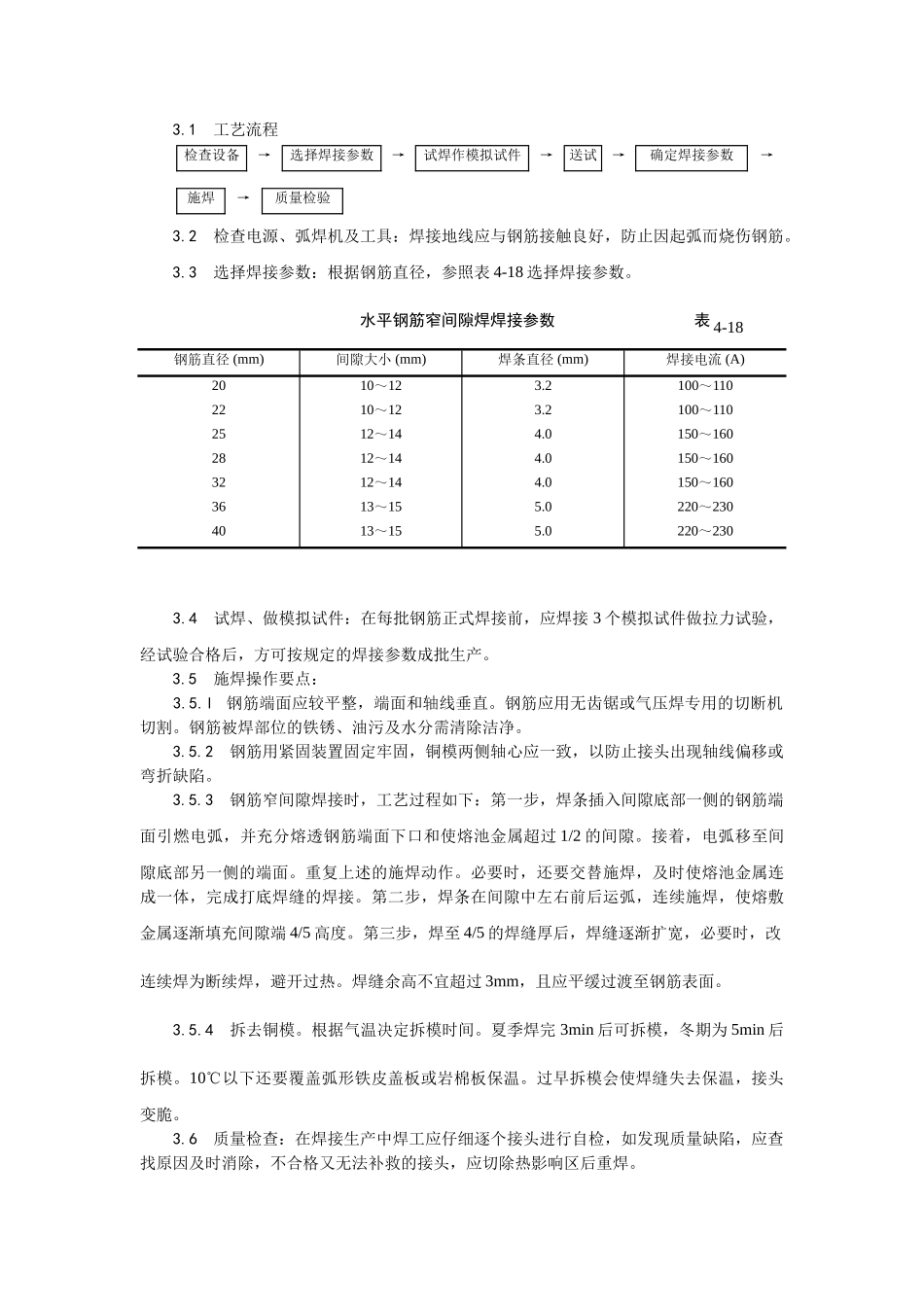

水平钢筋窄间隙焊1 范围 本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径 20mm 及以上的热轧Ⅰ、Ⅱ级钢筋的现场水平连接。2 施工准备 2.1 材料及主要机具： 2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。 2.1.2 焊条：焊条的牌号应符合设计规定。如设计无规定时，应符合表 4-17 的要求，焊条质量应符合以下要求： 钢筋电弧焊使用的焊条牌号 表 4-17项 次钢 筋 级 别窄 间 隙 焊123Ⅰ 级Ⅱ 级Ⅲ 级E5003E5016E6016—D1 注：不含余热处理Ⅲ级钢。 2.1.2.1 药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。 2.1.2.2 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。 2.1.2.3 焊条必须根据焊条说明书的要求烘干后才能使用。 2.1.2.4 焊条必须有出厂合格证。 2.1.3 主要机具 2.1.3.1 焊接电源：焊接电源可采纳市场上的定型产品，其容量大小应能获得 300A电流，空载电压应为 75V 及以上。 2.1.3.2 U 形铜模：U 形铜模是由铜模、限位支座、固紧装置组成的专用模具。U 形铜模可用紫铜板压制或铜棒加工而成，也可用电解铜浇铸后经少许加工而成。铜模大小应与被焊钢筋直径相适应。一种铜模只宜用于相近的两种直径钢筋焊接。铜模应具有一定的厚度和体积。 2.1.3.3 其它机具：焊接电缆、电焊钳、面罩、垫子、钢丝刷、无齿锯等。 2.2 作业条件： 2.2.1 焊工必须持有有效的考试合格证。 2.2.2 接头位置应符合规定。 2.2.3 电源应符合要求。 2.2.4 作业场地应有安全防护设施，以及防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。 2.2.5 熟悉图纸，做好技术交底。3 操作工艺 3.1 工艺流程检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验 3.2 检查电源、弧焊机及工具：焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。 3.3 选择焊接参数：根据钢筋直径，参照表 4-18 选择焊接参数。 水平钢筋窄间隙焊焊接参数 表 4-18钢筋直径 (mm)间隙大小 (mm)焊条直径 (mm)焊接电流 (A)2010～123.2100～1102210～123.2100～1102512～144.0150～1602812～144.0150～1603212～144.0150～1603613～155.0220～2304013～155.0220～230 3.4 试焊、做模拟试件：在每批钢筋正式焊接前，应焊接 3 个模拟试...
