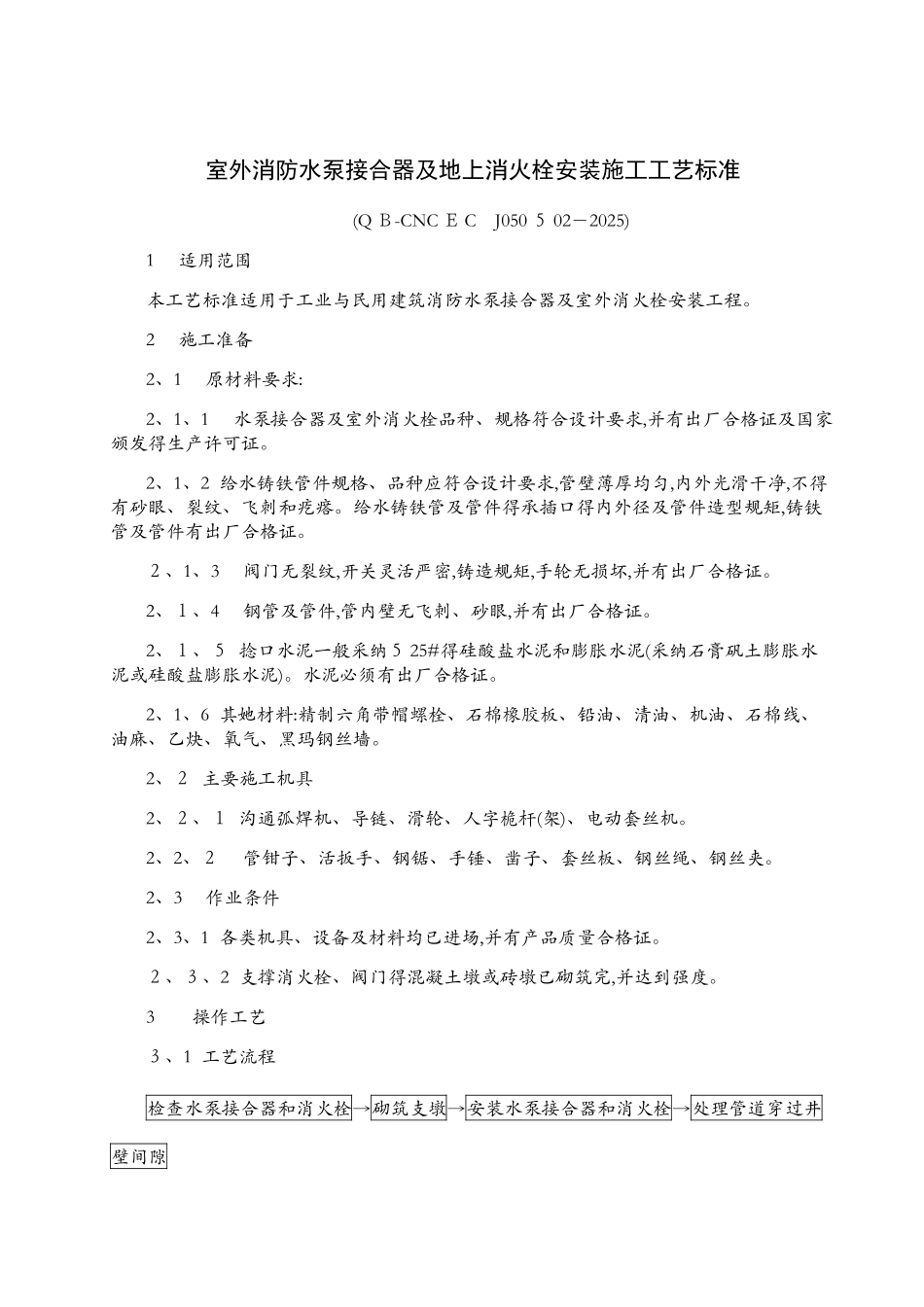

室外消防水泵接合器及地上消火栓安装施工工艺标准(Q Ｂ-CNC Ｅ C J050 ５ 02－2025)1 适用范围本工艺标准适用于工业与民用建筑消防水泵接合器及室外消火栓安装工程。2 施工准备2、1 原材料要求:2、1、1 水泵接合器及室外消火栓品种、规格符合设计要求,并有出厂合格证及国家颁发得生产许可证。2、1、2 给水铸铁管件规格、品种应符合设计要求,管壁薄厚均匀,内外光滑干净,不得有砂眼、裂纹、飞刺和疙瘩。给水铸铁管及管件得承插口得内外径及管件造型规矩,铸铁管及管件有出厂合格证。２、1、3 阀门无裂纹,开关灵活严密,铸造规矩,手轮无损坏,并有出厂合格证。2、１、4 钢管及管件,管内壁无飞刺、砂眼,并有出厂合格证。2、１、５ 捻口水泥一般采纳５ 25#得硅酸盐水泥和膨胀水泥(采纳石膏矾土膨胀水泥或硅酸盐膨胀水泥)。水泥必须有出厂合格证。2、1、6 其她材料:精制六角带帽螺栓、石棉橡胶板、铅油、清油、机油、石棉线、油麻、乙炔、氧气、黑玛钢丝墙。2、２ 主要施工机具2、２、１ 沟通弧焊机、导链、滑轮、人字桅杆(架)、电动套丝机。2、2、２ 管钳子、活扳手、钢锯、手锤、凿子、套丝板、钢丝绳、钢丝夹。2、3 作业条件2、3、1 各类机具、设备及材料均已进场,并有产品质量合格证。２、３、2 支撑消火栓、阀门得混凝土墩或砖墩已砌筑完,并达到强度。3 操作工艺３、1 工艺流程检查水泵接合器和消火栓→砌筑支墩→安装水泵接合器和消火栓→处理管道穿过井壁间隙3、2 操作细则３、2、1 消防水泵接合器安装3、2、1、１ 水泵接合器安装在接近主楼外墙得一侧,附近 40m 以内有可供取水得室外消火栓或消防水池。３、2、1、2 水泵接合器得规格应根据设计选定,有三种类型:地下型、地上型、墙壁型(安装形式见图３、2、1、2(１)、图３、2、１、2(2)、图 3、２、１、２(３))。其安装位置应有明显标志,阀门位置应便于操作,接合器附近不得有障碍物。安全阀应按系统工作压力确定压力,防止外来水源压力过高破坏室内管网及部件,接合器应有泄水阀。3、2、2 室外消火栓安装3、2、2、1 严格检查消火栓得各处开关就就是否灵活、严密、吻合,所配带得附属设备配件就就是否齐全。3、２、2、2 室外地下消火栓应砌筑消火栓井,室外地上消火栓应砌筑消火栓阀门井。消火栓井得规格见全国通用给水排水标准图集。在高级及一般路面上,井盖上表面同路面相平,允许偏差±5mm,无正规图 3、２、1、２(1) SQ Ｘ地下消防水泵接合器安装图图 3、2、1、2(...
