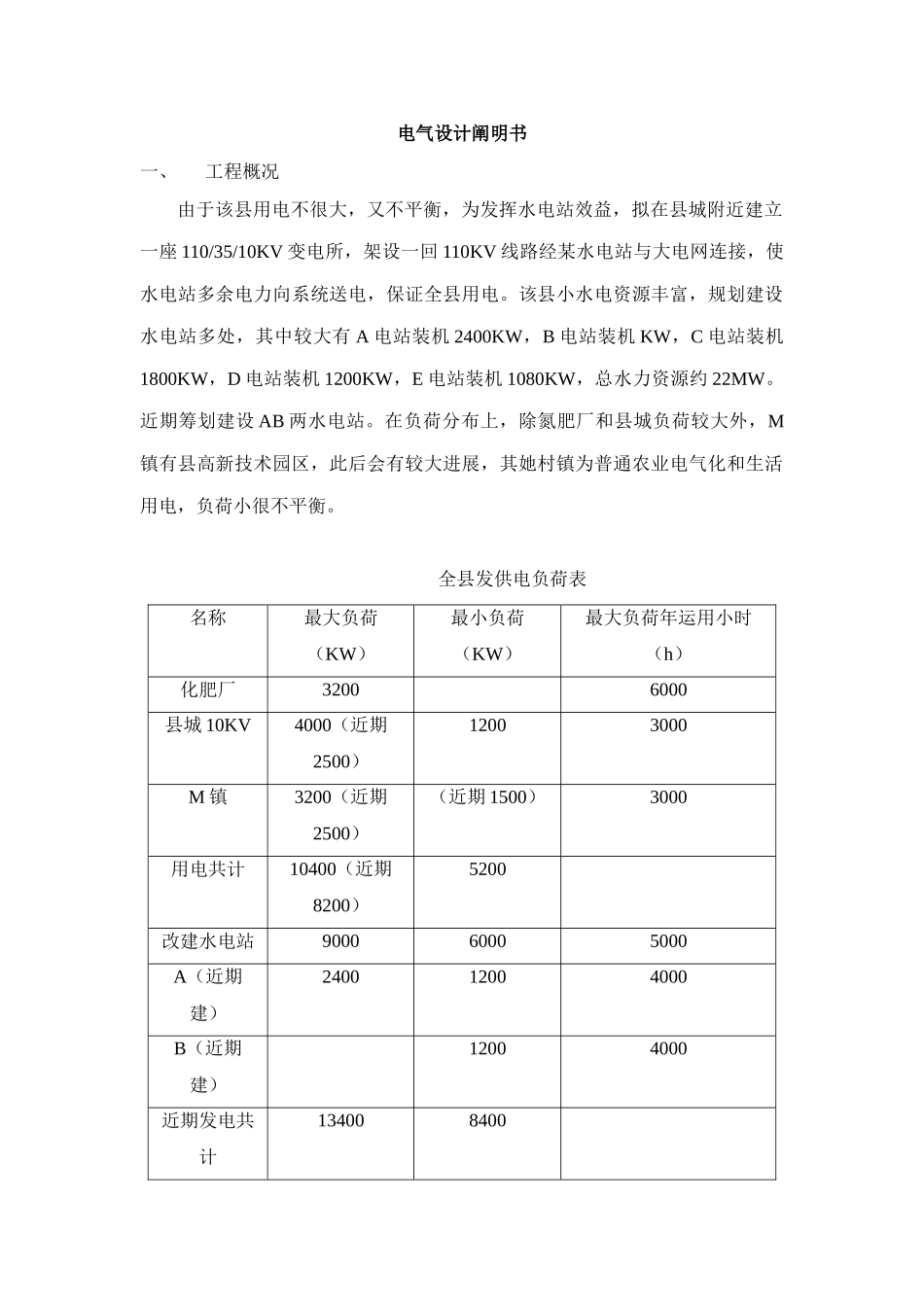

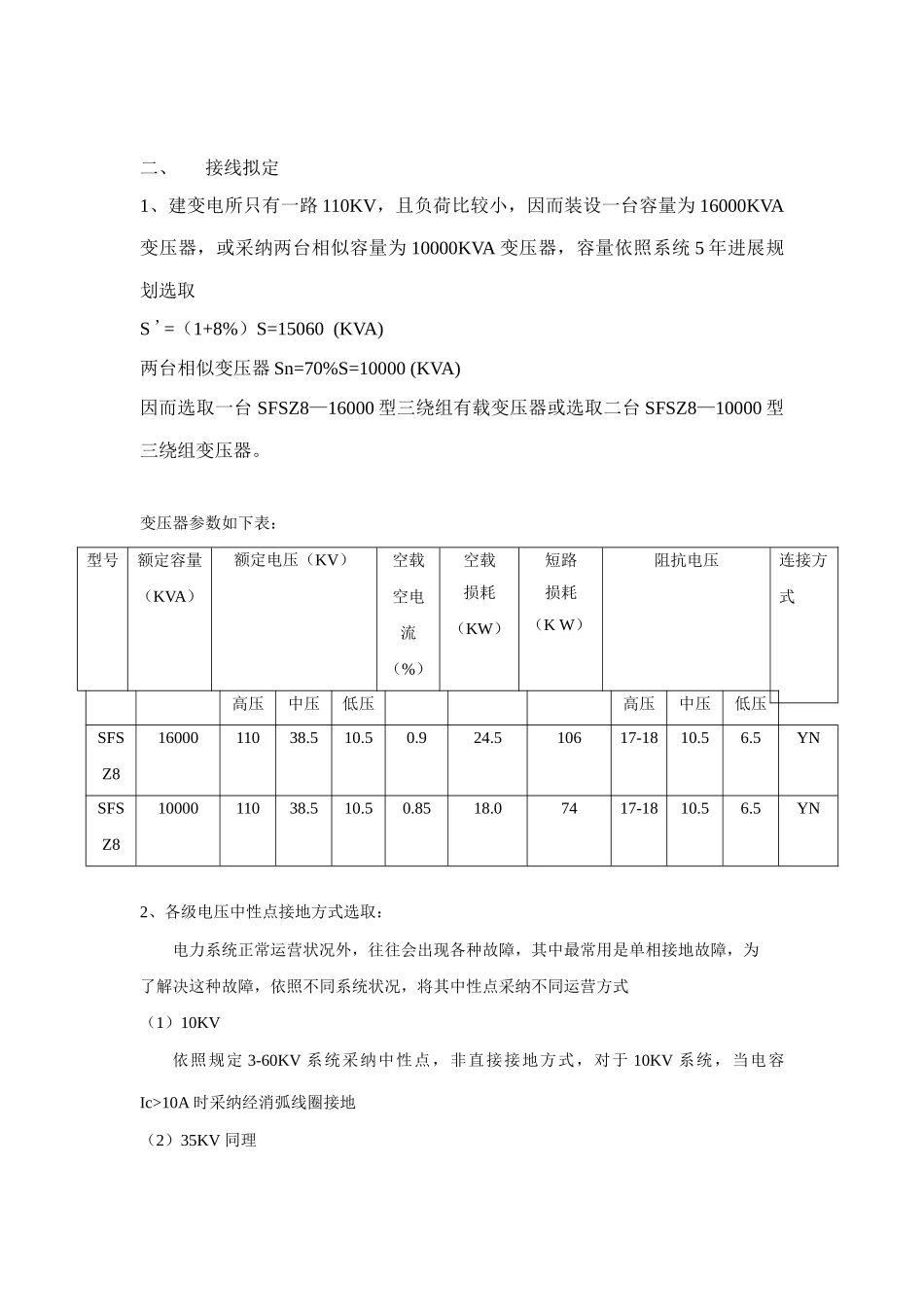

电气设计阐明书一、工程概况由于该县用电不很大，又不平衡，为发挥水电站效益，拟在县城附近建立一座 110/35/10KV 变电所，架设一回 110KV 线路经某水电站与大电网连接，使水电站多余电力向系统送电，保证全县用电。该县小水电资源丰富，规划建设水电站多处，其中较大有 A 电站装机 2400KW，B 电站装机 KW，C 电站装机1800KW，D 电站装机 1200KW，E 电站装机 1080KW，总水力资源约 22MW。近期筹划建设 AB 两水电站。在负荷分布上，除氮肥厂和县城负荷较大外，M镇有县高新技术园区，此后会有较大进展，其她村镇为普通农业电气化和生活用电，负荷小很不平衡。全县发供电负荷表名称最大负荷（KW）最小负荷（KW）最大负荷年运用小时（h）化肥厂32006000县城 10KV4000（近期2500）12003000M 镇3200（近期2500）（近期 1500）3000用电共计10400（近期8200）5200改建水电站900060005000A（近期建）240012004000B（近期建）12004000近期发电共计134008400二、接线拟定1、建变电所只有一路 110KV，且负荷比较小，因而装设一台容量为 16000KVA变压器，或采纳两台相似容量为 10000KVA 变压器，容量依照系统 5 年进展规划选取S '=（1+8%）S=15060 (KVA)两台相似变压器 Sn=70%S=10000 (KVA)因而选取一台 SFSZ8—16000 型三绕组有载变压器或选取二台 SFSZ8—10000 型三绕组变压器。变压器参数如下表：型号额定容量（KVA）额定电压（KV）空载空电流（%）空载损耗 （KW）短路损耗（K W）阻抗电压连接方式高压中压低压高压中压低压SFSZ81600011038.510.50.924.510617-1810.56.5YNSFSZ81000011038.510.50.8518.07417-1810.56.5YN2、各级电压中性点接地方式选取：电力系统正常运营状况外，往往会出现各种故障，其中最常用是单相接地故障，为了解决这种故障，依照不同系统状况，将其中性点采纳不同运营方式（1）10KV依照规定 3-60KV 系统采纳中性点，非直接接地方式，对于 10KV 系统，当电容Ic>10A 时采纳经消弧线圈接地（2）35KV 同理（3）110KV国内 110KV 系统大都采纳中性点直接接地方式，本设计中 110KV 系统也采纳这种运营方式。变压器中性点直接接地数目和位置应考虑：一是使零序电流保护装置在系统各种运营方式下保护范畴基本保持不变，且具备足够敏捷度和可靠性；二是不使变压器承受危险过电压，为此变压器中性点接地数目和位置尽量保持不变。3、 电气主接线选取依照规定，变电所主接线应依照变电所在电力网地...
