汽车冲压模具开发过程及管控解答

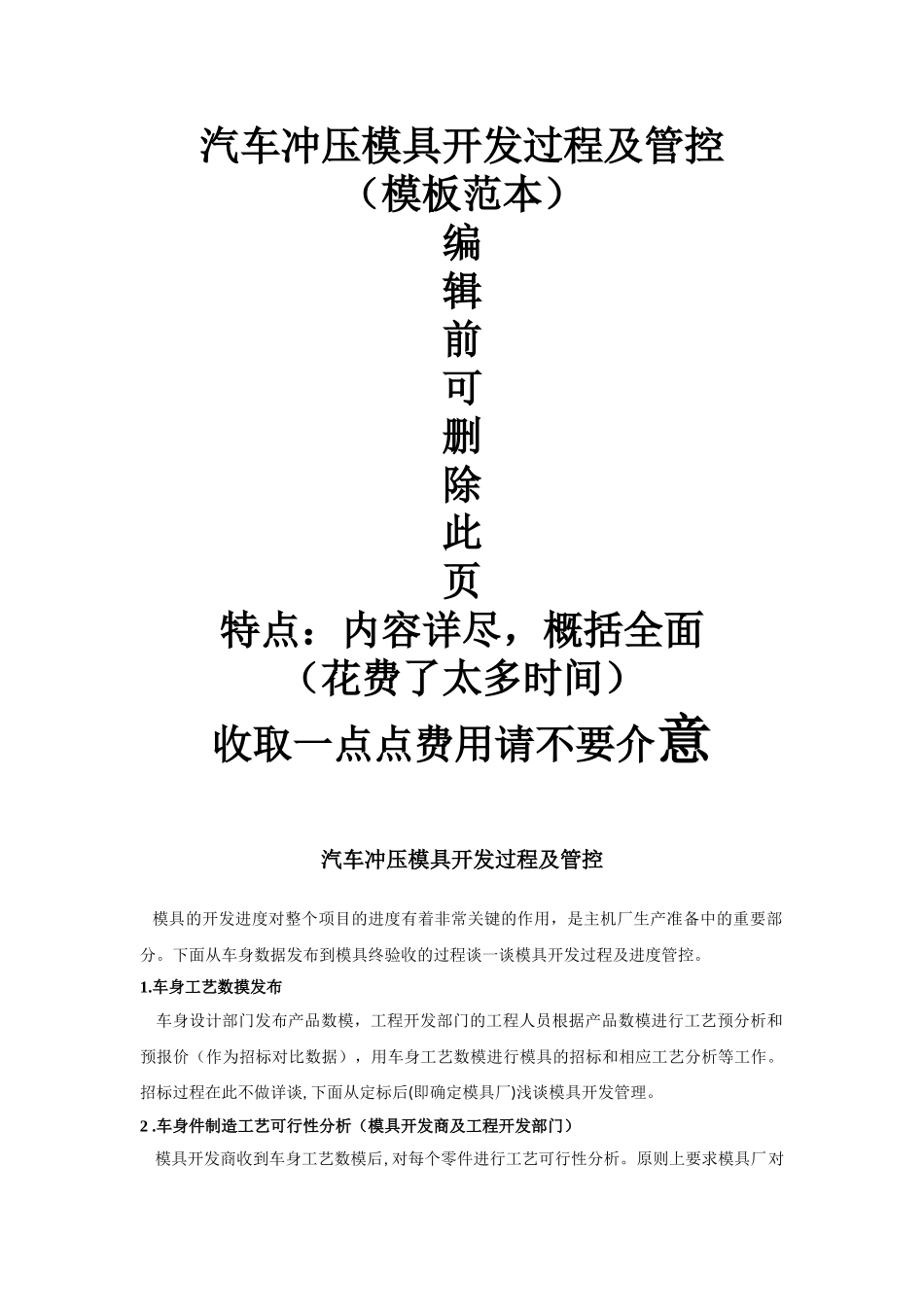

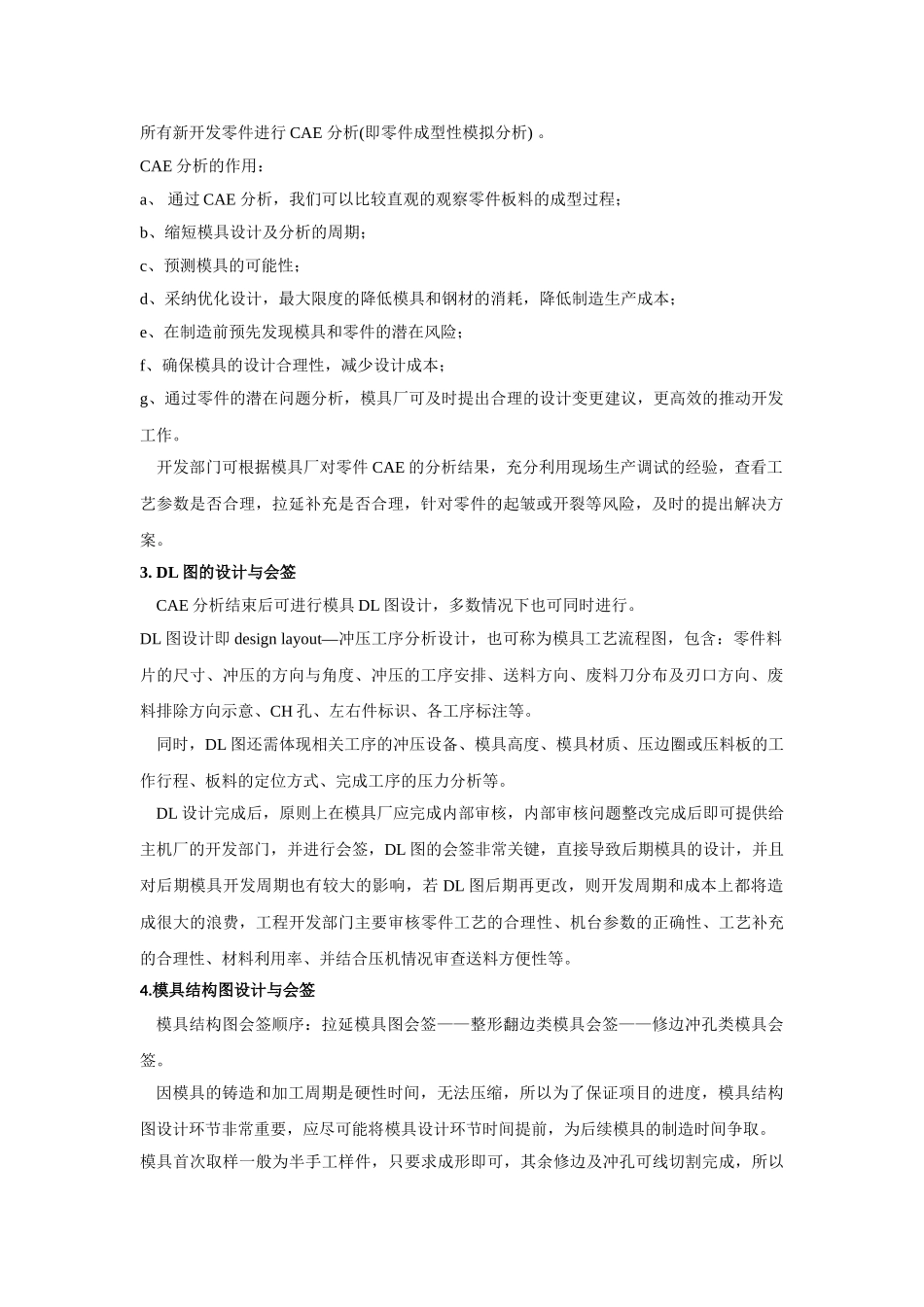

汽车冲压模具开发过程及管控（模板范本）编辑前可删除此页特点：内容详尽，概括全面（花费了太多时间）收取一点点费用请不要介意汽车冲压模具开发过程及管控 模具的开发进度对整个项目的进度有着非常关键的作用，是主机厂生产准备中的重要部分。下面从车身数据发布到模具终验收的过程谈一谈模具开发过程及进度管控。1.车身工艺数摸发布 车身设计部门发布产品数模，工程开发部门的工程人员根据产品数模进行工艺预分析和预报价（作为招标对比数据），用车身工艺数模进行模具的招标和相应工艺分析等工作。招标过程在此不做详谈, 下面从定标后(即确定模具厂)浅谈模具开发管理。2 .车身件制造工艺可行性分析（模具开发商及工程开发部门） 模具开发商收到车身工艺数模后, 对每个零件进行工艺可行性分析。原则上要求模具厂对所有新开发零件进行 CAE 分析(即零件成型性模拟分析) 。CAE 分析的作用：a、 通过 CAE 分析，我们可以比较直观的观察零件板料的成型过程；b、缩短模具设计及分析的周期；c、预测模具的可能性；d、采纳优化设计，最大限度的降低模具和钢材的消耗，降低制造生产成本；e、在制造前预先发现模具和零件的潜在风险；f、确保模具的设计合理性，减少设计成本；g、通过零件的潜在问题分析，模具厂可及时提出合理的设计变更建议，更高效的推动开发工作。 开发部门可根据模具厂对零件 CAE 的分析结果，充分利用现场生产调试的经验，查看工艺参数是否合理，拉延补充是否合理，针对零件的起皱或开裂等风险，及时的提出解决方案。3. DL 图的设计与会签 CAE 分析结束后可进行模具 DL 图设计，多数情况下也可同时进行。DL 图设计即 design layout—冲压工序分析设计，也可称为模具工艺流程图，包含：零件料片的尺寸、冲压的方向与角度、冲压的工序安排、送料方向、废料刀分布及刃口方向、废料排除方向示意、CH 孔、左右件标识、各工序标注等。 同时，DL 图还需体现相关工序的冲压设备、模具高度、模具材质、压边圈或压料板的工作行程、板料的定位方式、完成工序的压力分析等。 DL 设计完成后，原则上在模具厂应完成内部审核，内部审核问题整改完成后即可提供给主机厂的开发部门，并进行会签，DL 图的会签非常关键，直接导致后期模具的设计，并且对后期模具开发周期也有较大的影响，若 DL 图后期再更改，则开发周期和成本上都将造成很大的浪费，工程开发部门主要审核零件工艺的合理性、机台参数的正确性、工艺补充...
