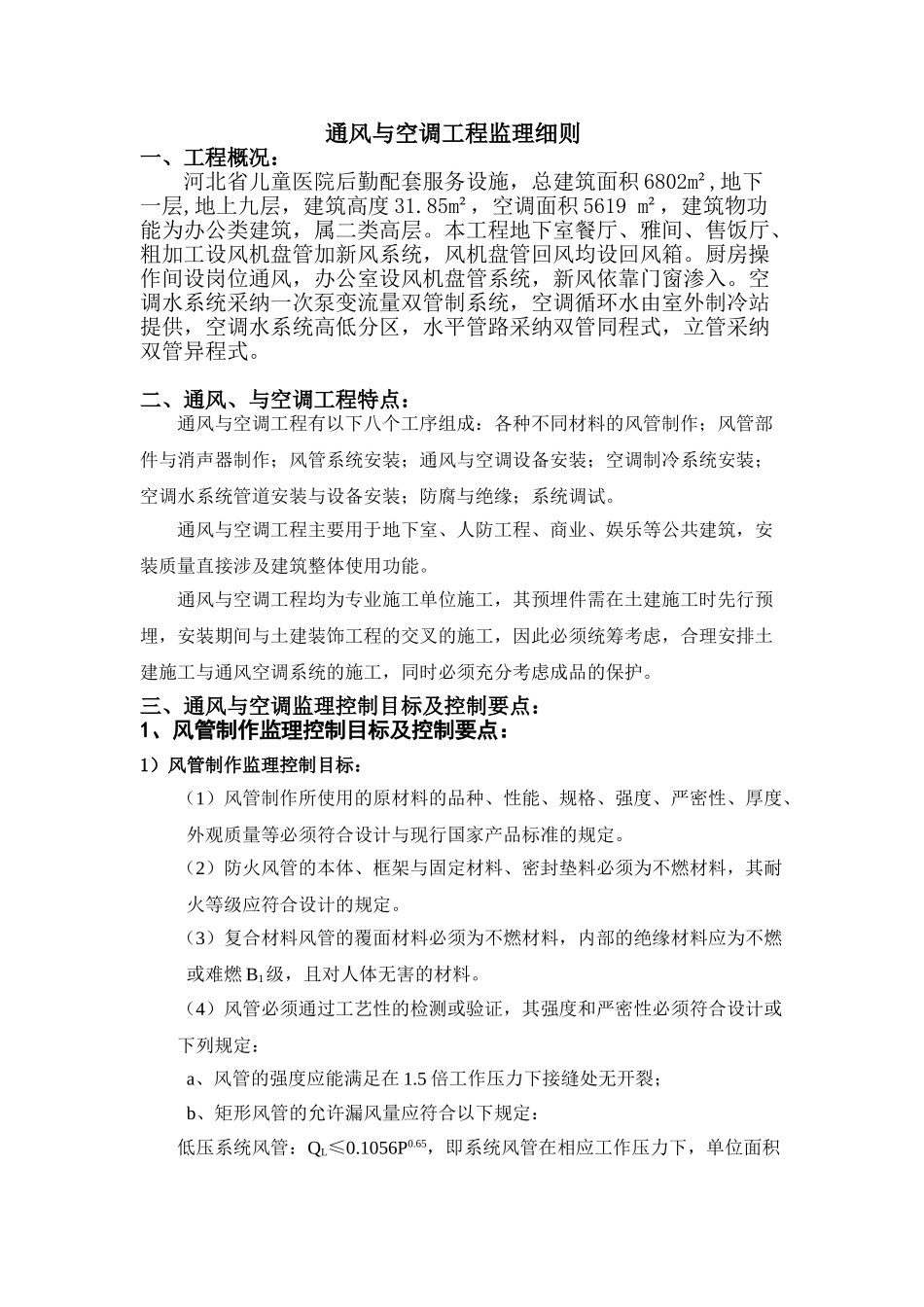

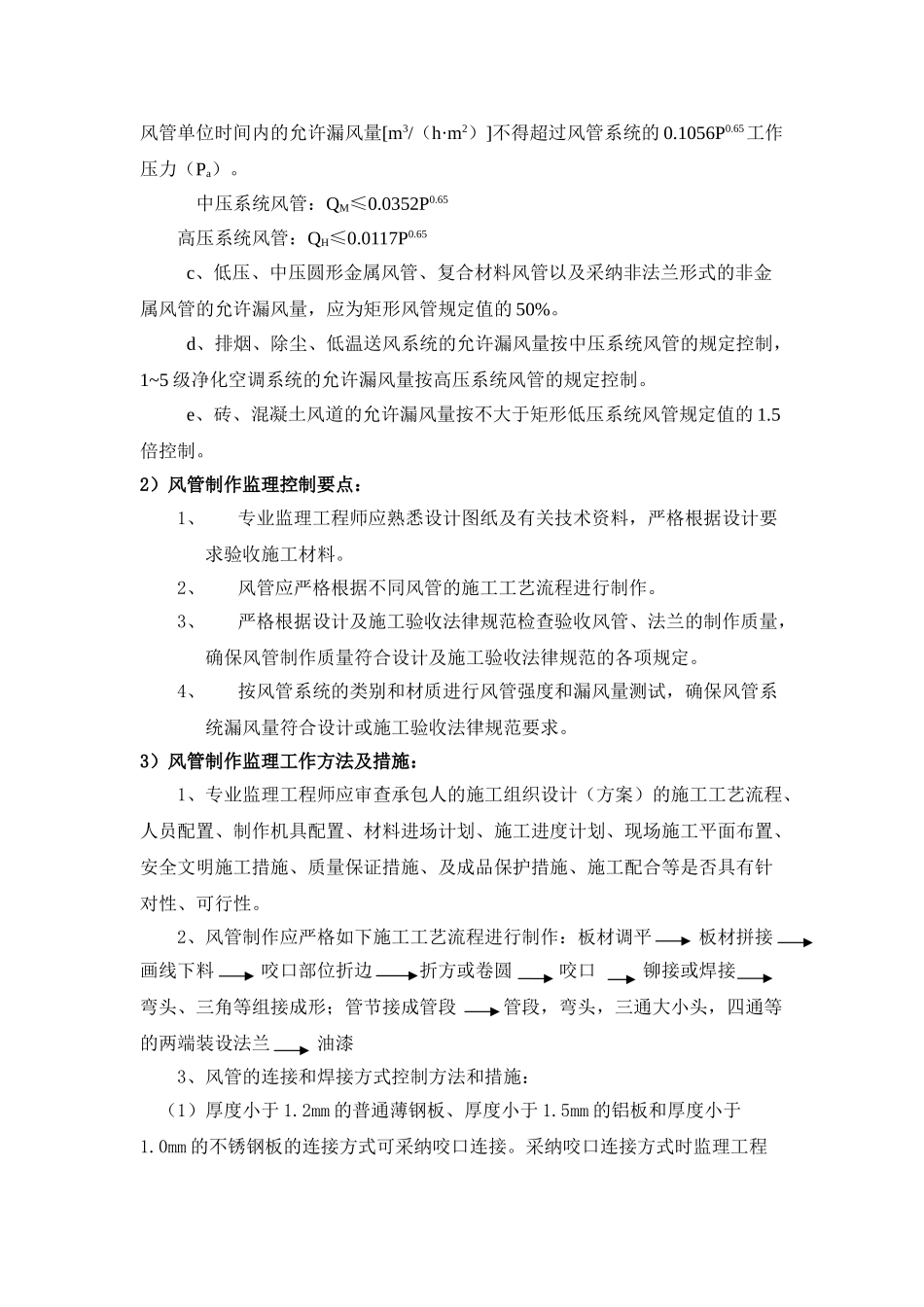

通风与空调工程监理细则一、工程概况：河北省儿童医院后勤配套服务设施，总建筑面积 6802m²,地下一层,地上九层，建筑高度 31.85m²，空调面积 5619 m²，建筑物功能为办公类建筑，属二类高层。本工程地下室餐厅、雅间、售饭厅、粗加工设风机盘管加新风系统，风机盘管回风均设回风箱。厨房操作间设岗位通风，办公室设风机盘管系统，新风依靠门窗渗入。空调水系统采纳一次泵变流量双管制系统，空调循环水由室外制冷站提供，空调水系统高低分区，水平管路采纳双管同程式，立管采纳双管异程式。二、通风、与空调工程特点：通风与空调工程有以下八个工序组成：各种不同材料的风管制作；风管部件与消声器制作；风管系统安装；通风与空调设备安装；空调制冷系统安装；空调水系统管道安装与设备安装；防腐与绝缘；系统调试。通风与空调工程主要用于地下室、人防工程、商业、娱乐等公共建筑，安装质量直接涉及建筑整体使用功能。通风与空调工程均为专业施工单位施工，其预埋件需在土建施工时先行预埋，安装期间与土建装饰工程的交叉的施工，因此必须统筹考虑，合理安排土建施工与通风空调系统的施工，同时必须充分考虑成品的保护。三、通风与空调监理控制目标及控制要点：1、风管制作监理控制目标及控制要点：1）风管制作监理控制目标：（1）风管制作所使用的原材料的品种、性能、规格、强度、严密性、厚度、外观质量等必须符合设计与现行国家产品标准的规定。（2）防火风管的本体、框架与固定材料、密封垫料必须为不燃材料，其耐火等级应符合设计的规定。（3）复合材料风管的覆面材料必须为不燃材料，内部的绝缘材料应为不燃或难燃 B1级，且对人体无害的材料。（4）风管必须通过工艺性的检测或验证，其强度和严密性必须符合设计或下列规定：a、风管的强度应能满足在 1.5 倍工作压力下接缝处无开裂；b、矩形风管的允许漏风量应符合以下规定：低压系统风管：QL≤0.1056P0.65，即系统风管在相应工作压力下，单位面积风管单位时间内的允许漏风量[m3/（h·m2）]不得超过风管系统的 0.1056P0.65工作压力（Pa）。中压系统风管：QM≤0.0352P0.65高压系统风管：QH≤0.0117P0.65c、低压、中压圆形金属风管、复合材料风管以及采纳非法兰形式的非金属风管的允许漏风量，应为矩形风管规定值的 50%。d、排烟、除尘、低温送风系统的允许漏风量按中压系统风管的规定控制，1~5 级净化空调系统的允许漏风量按高压系统风管的规定控制。e、砖、混凝土风道的允许漏风...
