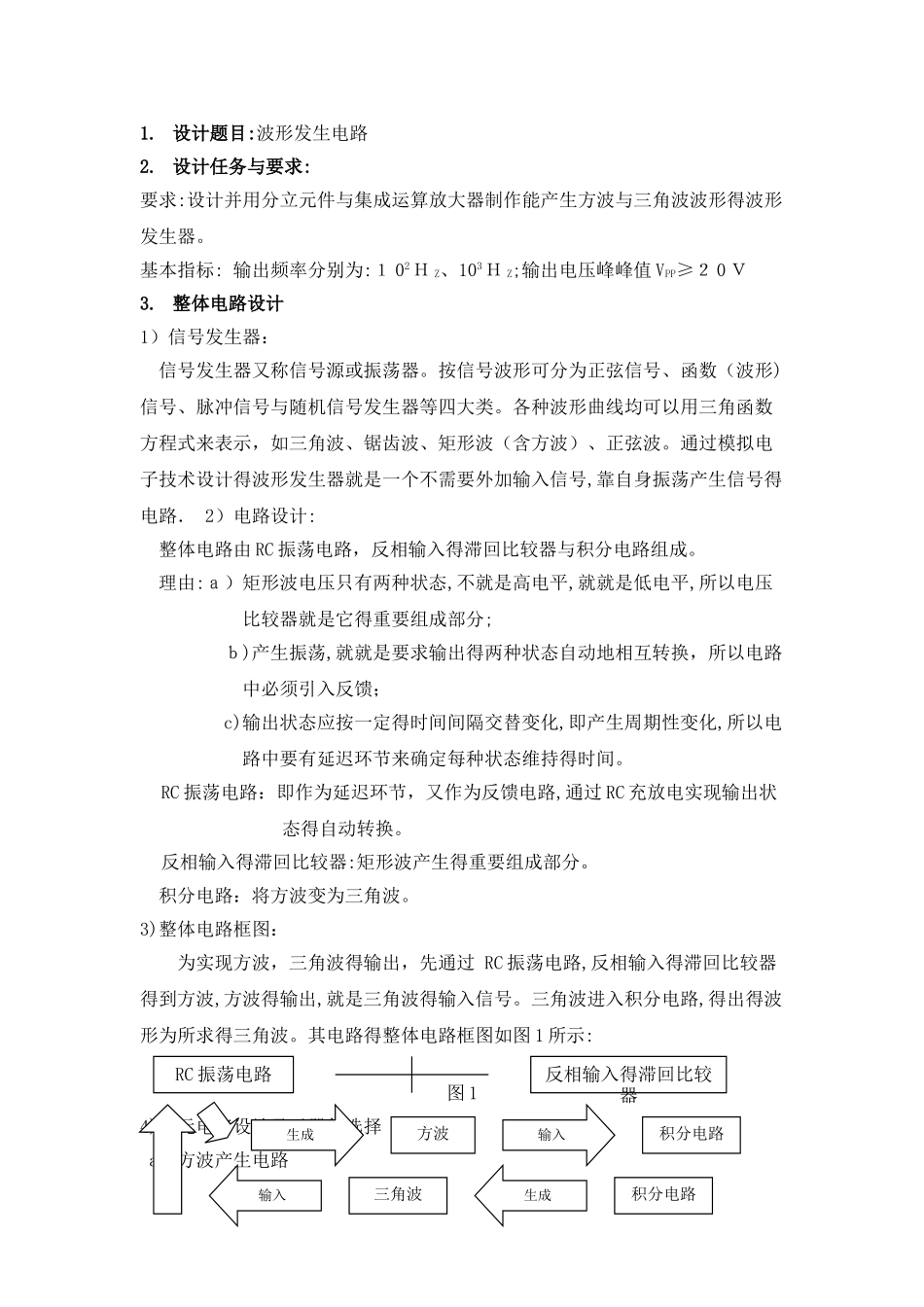

1. 设计题目:波形发生电路2. 设计任务与要求:要求:设计并用分立元件与集成运算放大器制作能产生方波与三角波波形得波形发生器。基本指标: 输出频率分别为:１ 02Ｈ Z、103Ｈ Z;输出电压峰峰值 VPP≥２ 0 Ｖ3. 整体电路设计1）信号发生器：信号发生器又称信号源或振荡器。按信号波形可分为正弦信号、函数（波形)信号、脉冲信号与随机信号发生器等四大类。各种波形曲线均可以用三角函数方程式来表示，如三角波、锯齿波、矩形波（含方波）、正弦波。通过模拟电子技术设计得波形发生器就是一个不需要外加输入信号,靠自身振荡产生信号得电路． 2）电路设计:整体电路由 RC 振荡电路，反相输入得滞回比较器与积分电路组成。理由:ａ）矩形波电压只有两种状态,不就是高电平,就就是低电平,所以电压比较器就是它得重要组成部分; ｂ)产生振荡,就就是要求输出得两种状态自动地相互转换，所以电路中必须引入反馈； c)输出状态应按一定得时间间隔交替变化,即产生周期性变化,所以电路中要有延迟环节来确定每种状态维持得时间。RC 振荡电路：即作为延迟环节，又作为反馈电路,通过 RC 充放电实现输出状态得自动转换。反相输入得滞回比较器:矩形波产生得重要组成部分。积分电路：将方波变为三角波。3)整体电路框图：为实现方波，三角波得输出，先通过 RC 振荡电路,反相输入得滞回比较器得到方波,方波得输出,就是三角波得输入信号。三角波进入积分电路,得出得波形为所求得三角波。其电路得整体电路框图如图 1 所示: 图 14)单元电路设计及元器件选择a) 方波产生电路RC 振荡电路积分电路方波三角波反相输入得滞回比较器生成生成输入积分电路输入根据本实验得设计电路产生振荡,通过 RC 电路与滞回比较器时将产生幅值约为 12V 得方波,因为稳压管选择１ N4 ７ 4 ２ A(约 1 ２ V)。电压比较电路用于比较模拟输入电压与设定参考电压得大小关系,比较得结果决定输出就是高电平还就是低电平。滞回比较器主要用来将信号与零电位进行比较,以决定输出电压。图 3 为一种滞回电压比较器电路,双稳压管用于输出电压限幅,R ３起限流作用,R2与 R1构成正反馈,运算放大器当 up>un时工作在正饱与区，而当 un〉up时工作在负饱与区。从电路结构可知,当输入电压 u ｉ n小于某一负值电压时，输出电压ｕ o= －UZ；当输入电压 ui ｎ大于某一电压时，u ｏ= +UZ。运算放大器在两个饱与区翻转时 up＝ｕ n＝0，由此可确定出翻转时得输入电压。up...
