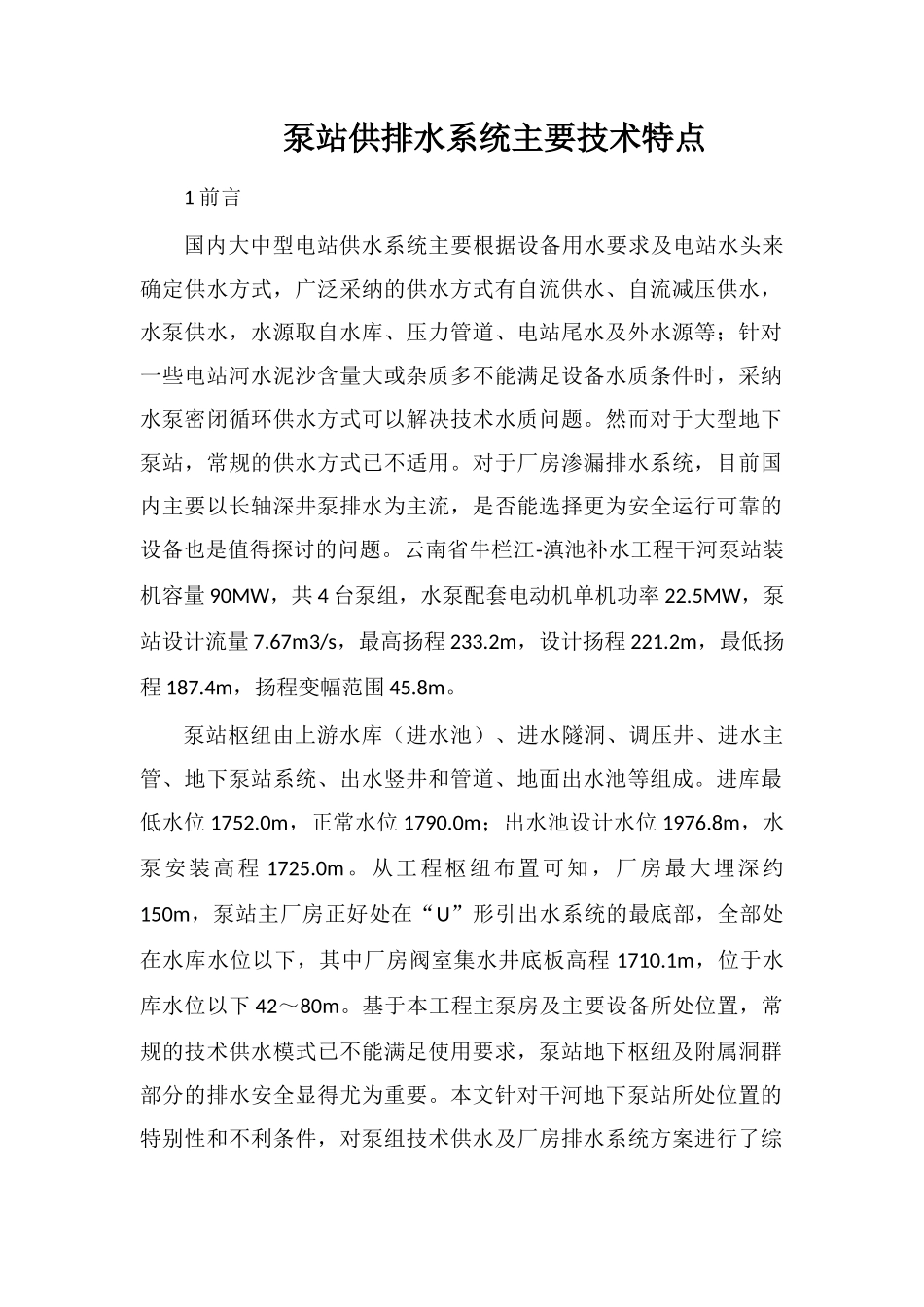

泵站供排水系统主要技术特点

泵站供排水系统主要技术特点1 前言国内大中型电站供水系统主要根据设备用水要求及电站水头来确定供水方式，广泛采纳的供水方式有自流供水、自流减压供水，水泵供水，水源取自水库、压力管道、电站尾水及外水源等；针对一些电站河水泥沙含量大或杂质多不能满足设备水质条件时，采纳水泵密闭循环供水方式可以解决技术水质问题。然而对于大型地下泵站，常规的供水方式已不适用。对于厂房渗漏排水系统，目前国内主要以长轴深井泵排水为主流，是否能选择更为安全运行可靠的设备也是值得探讨的问题。云南省牛栏江-滇池补水工程干河泵站装机容量 90MW，共 4 台泵组，水泵配套电动机单机功率 22.5MW，泵站设计流量 7.67m3/s，最高扬程 233.2m，设计扬程 221.2m，最低扬程 187.4m，扬程变幅范围 45.8m。泵站枢纽由上游水库（进水池）、进水隧洞、调压井、进水主管、地下泵站系统、出水竖井和管道、地面出水池等组成。进库最低水位 1752.0m，正常水位 1790.0m；出水池设计水位 1976.8m，水泵安装高程 1725.0m。从工程枢纽布置可知，厂房最大埋深约150m，泵站主厂房正好处在“U”形引出水系统的最底部，全部处在水库水位以下，其中厂房阀室集水井底板高程 1710.1m，位于水库水位以下 42～80m。基于本工程主泵房及主要设备所处位置，常规的技术供水模式已不能满足使用要求，泵站地下枢纽及附属洞群部分的排水安全显得尤为重要。本文针对干河地下泵站所处位置的特别性和不利条件，对泵组技术供水及厂房排水系统方案进行了综合分析和比较，提出了结合本工程特点、难点的技术方案和措施。2 技术供水系统方案2.1 供水对象、水量及水压要求干河泵站技术供水系统分地下泵组技术供水及地面变频调速装置技术供水两部分，本文重点论述地下泵站泵组技术供水部分。泵组技术供水系统主要供水对象为电动机推力轴承油冷却器、上导轴承油冷却器、空气冷却器、下导轴承油冷却器、水泵导轴承油冷却器和主轴工作密封的用水，根据制造商提供的数据，单台机组总需水量约 300m3/h。常规机组各类冷却器水压要求为一般为 0.2～0.4MPa，由于 4 台泵组布置于 1725m 安装高程处，水泵进水侧水位（库水位）高出水泵 27 ～ 65m，出水侧出水池水位高出水泵251.8m，对于水泵而言，在正常运行工况，水泵的进出水侧均为正压状态，从流道系统看没有正常的技术排水通道。鉴于厂房已处在整个“U”水力系统的最低位置，从厂房安全等因素考虑，不允许将机组冷却水排致厂房...
