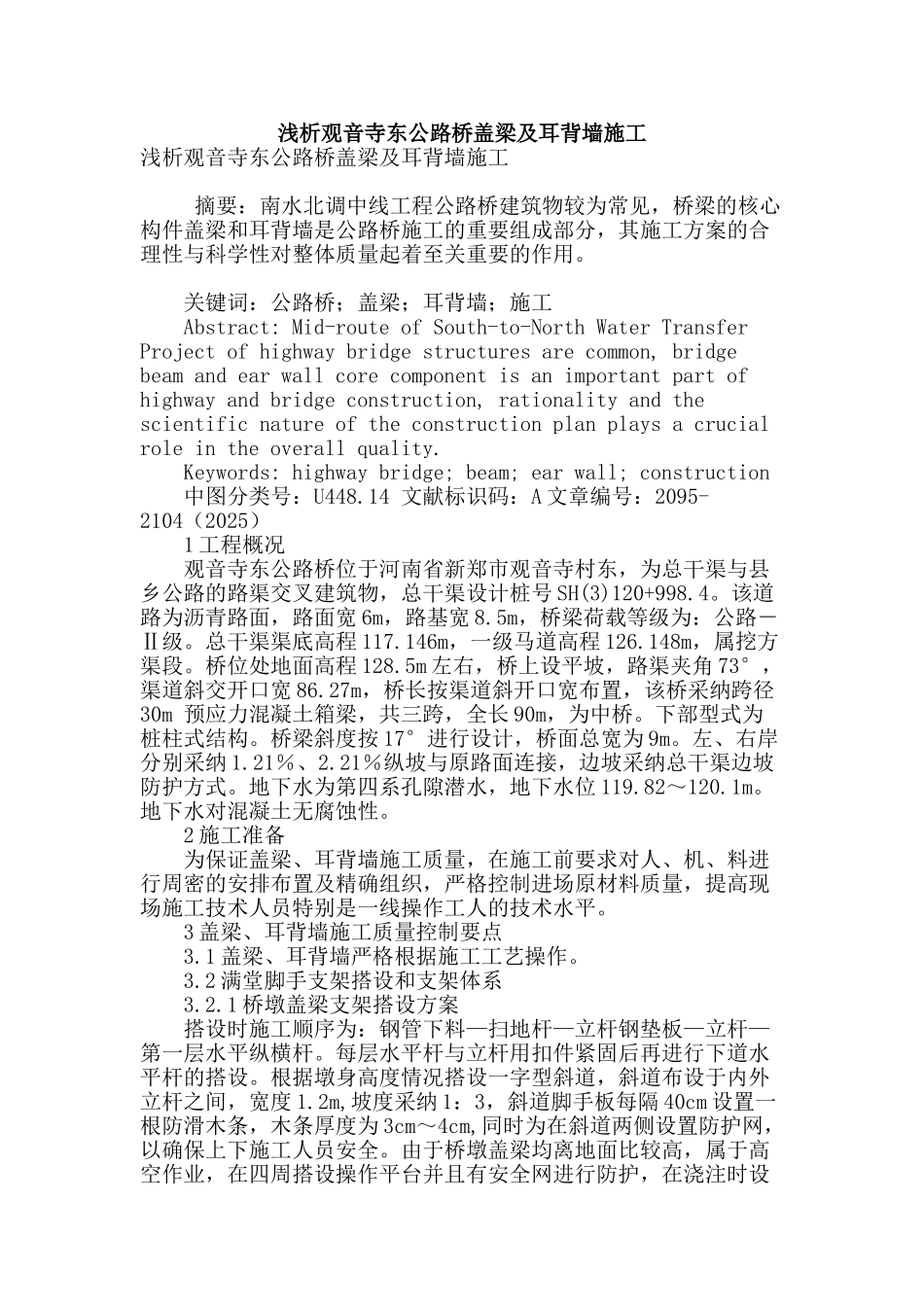

浅析观音寺东公路桥盖梁及耳背墙施工

浅析观音寺东公路桥盖梁及耳背墙施工浅析观音寺东公路桥盖梁及耳背墙施工 摘要：南水北调中线工程公路桥建筑物较为常见，桥梁的核心构件盖梁和耳背墙是公路桥施工的重要组成部分，其施工方案的合理性与科学性对整体质量起着至关重要的作用。 关键词：公路桥；盖梁；耳背墙；施工 Abstract: Mid-route of South-to-North Water Transfer Project of highway bridge structures are common, bridge beam and ear wall core component is an important part of highway and bridge construction, rationality and the scientific nature of the construction plan plays a crucial role in the overall quality. Keywords: highway bridge; beam; ear wall; construction 中图分类号：U448.14 文献标识码：A 文章编号：2095-2104（2025） 1 工程概况 观音寺东公路桥位于河南省新郑市观音寺村东，为总干渠与县乡公路的路渠交叉建筑物，总干渠设计桩号 SH(3)120+998.4。该道路为沥青路面，路面宽 6m，路基宽 8.5m，桥梁荷载等级为：公路－Ⅱ级。总干渠渠底高程 117.146m，一级马道高程 126.148m，属挖方渠段。桥位处地面高程 128.5m 左右，桥上设平坡，路渠夹角 73°，渠道斜交开口宽 86.27m，桥长按渠道斜开口宽布置，该桥采纳跨径30m 预应力混凝土箱梁，共三跨，全长 90m，为中桥。下部型式为桩柱式结构。桥梁斜度按 17°进行设计，桥面总宽为 9m。左、右岸分别采纳 1.21％、2.21％纵坡与原路面连接，边坡采纳总干渠边坡防护方式。地下水为第四系孔隙潜水，地下水位 119.82～120.1m。地下水对混凝土无腐蚀性。 2 施工准备 为保证盖梁、耳背墙施工质量，在施工前要求对人、机、料进行周密的安排布置及精确组织，严格控制进场原材料质量，提高现场施工技术人员特别是一线操作工人的技术水平。 3 盖梁、耳背墙施工质量控制要点 3.1 盖梁、耳背墙严格根据施工工艺操作。 3.2 满堂脚手支架搭设和支架体系 3.2.1 桥墩盖梁支架搭设方案 搭设时施工顺序为：钢管下料—扫地杆—立杆钢垫板—立杆—第一层水平纵横杆。每层水平杆与立杆用扣件紧固后再进行下道水平杆的搭设。根据墩身高度情况搭设一字型斜道，斜道布设于内外立杆之间，宽度 1.2m,坡度采纳 1：3，斜道脚手板每隔 40cm 设置一根防滑木条，木条厚度为 3cm～4cm,同时为在斜道两侧设置防护网，以确保上...
