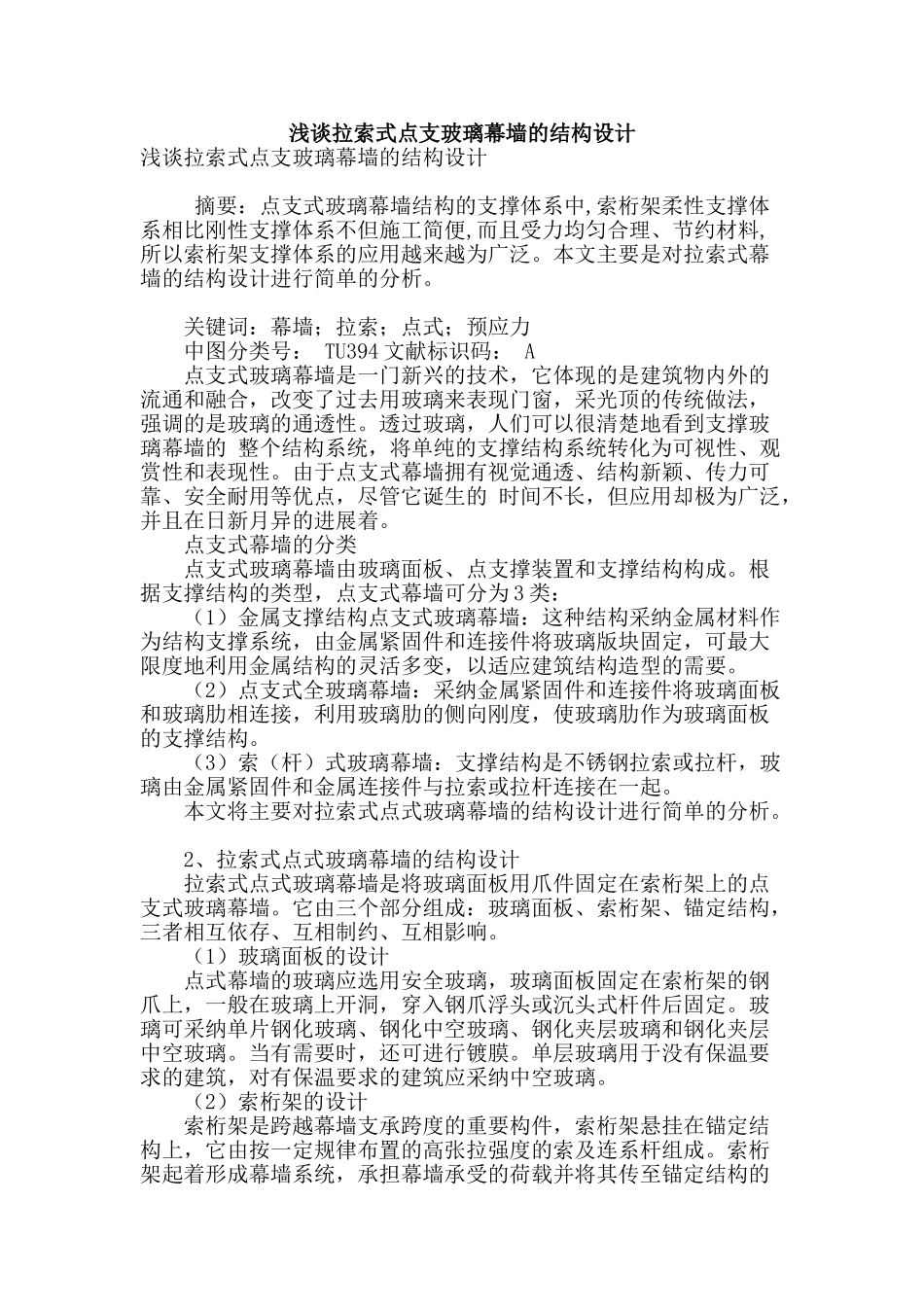

浅谈拉索式点支玻璃幕墙的结构设计浅谈拉索式点支玻璃幕墙的结构设计 摘要：点支式玻璃幕墙结构的支撑体系中,索桁架柔性支撑体系相比刚性支撑体系不但施工简便,而且受力均匀合理、节约材料,所以索桁架支撑体系的应用越来越为广泛。本文主要是对拉索式幕墙的结构设计进行简单的分析。 关键词：幕墙；拉索；点式；预应力 中图分类号： TU394 文献标识码： A 点支式玻璃幕墙是一门新兴的技术，它体现的是建筑物内外的流通和融合，改变了过去用玻璃来表现门窗，采光顶的传统做法，强调的是玻璃的通透性。透过玻璃，人们可以很清楚地看到支撑玻璃幕墙的 整个结构系统，将单纯的支撑结构系统转化为可视性、观赏性和表现性。由于点支式幕墙拥有视觉通透、结构新颖、传力可靠、安全耐用等优点，尽管它诞生的 时间不长，但应用却极为广泛，并且在日新月异的进展着。 点支式幕墙的分类 点支式玻璃幕墙由玻璃面板、点支撑装置和支撑结构构成。根据支撑结构的类型，点支式幕墙可分为 3 类： （1）金属支撑结构点支式玻璃幕墙：这种结构采纳金属材料作为结构支撑系统，由金属紧固件和连接件将玻璃版块固定，可最大限度地利用金属结构的灵活多变，以适应建筑结构造型的需要。 （2）点支式全玻璃幕墙：采纳金属紧固件和连接件将玻璃面板和玻璃肋相连接，利用玻璃肋的侧向刚度，使玻璃肋作为玻璃面板的支撑结构。 （3）索（杆）式玻璃幕墙：支撑结构是不锈钢拉索或拉杆，玻璃由金属紧固件和金属连接件与拉索或拉杆连接在一起。 本文将主要对拉索式点式玻璃幕墙的结构设计进行简单的分析。 2、拉索式点式玻璃幕墙的结构设计 拉索式点式玻璃幕墙是将玻璃面板用爪件固定在索桁架上的点支式玻璃幕墙。它由三个部分组成：玻璃面板、索桁架、锚定结构，三者相互依存、互相制约、互相影响。 （1）玻璃面板的设计 点式幕墙的玻璃应选用安全玻璃，玻璃面板固定在索桁架的钢爪上，一般在玻璃上开洞，穿入钢爪浮头或沉头式杆件后固定。玻璃可采纳单片钢化玻璃、钢化中空玻璃、钢化夹层玻璃和钢化夹层中空玻璃。当有需要时，还可进行镀膜。单层玻璃用于没有保温要求的建筑，对有保温要求的建筑应采纳中空玻璃。 （2）索桁架的设计 索桁架是跨越幕墙支承跨度的重要构件，索桁架悬挂在锚定结构上，它由按一定规律布置的高张拉强度的索及连系杆组成。索桁架起着形成幕墙系统，承担幕墙承受的荷载并将其传至锚定结构的任务。 索桁架是柔性的张拉结构，在没...
