液压传动课程设计参考指导书

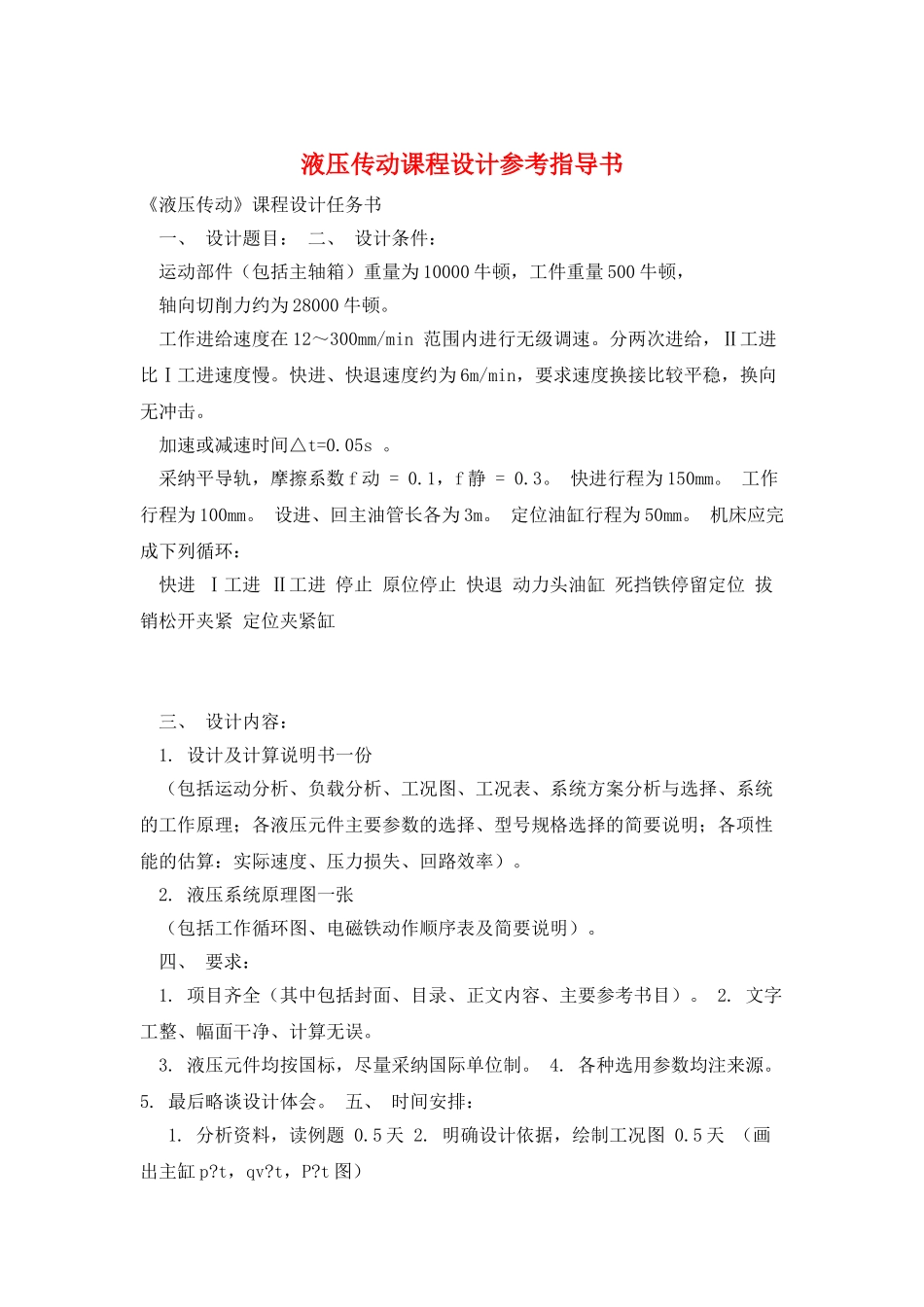

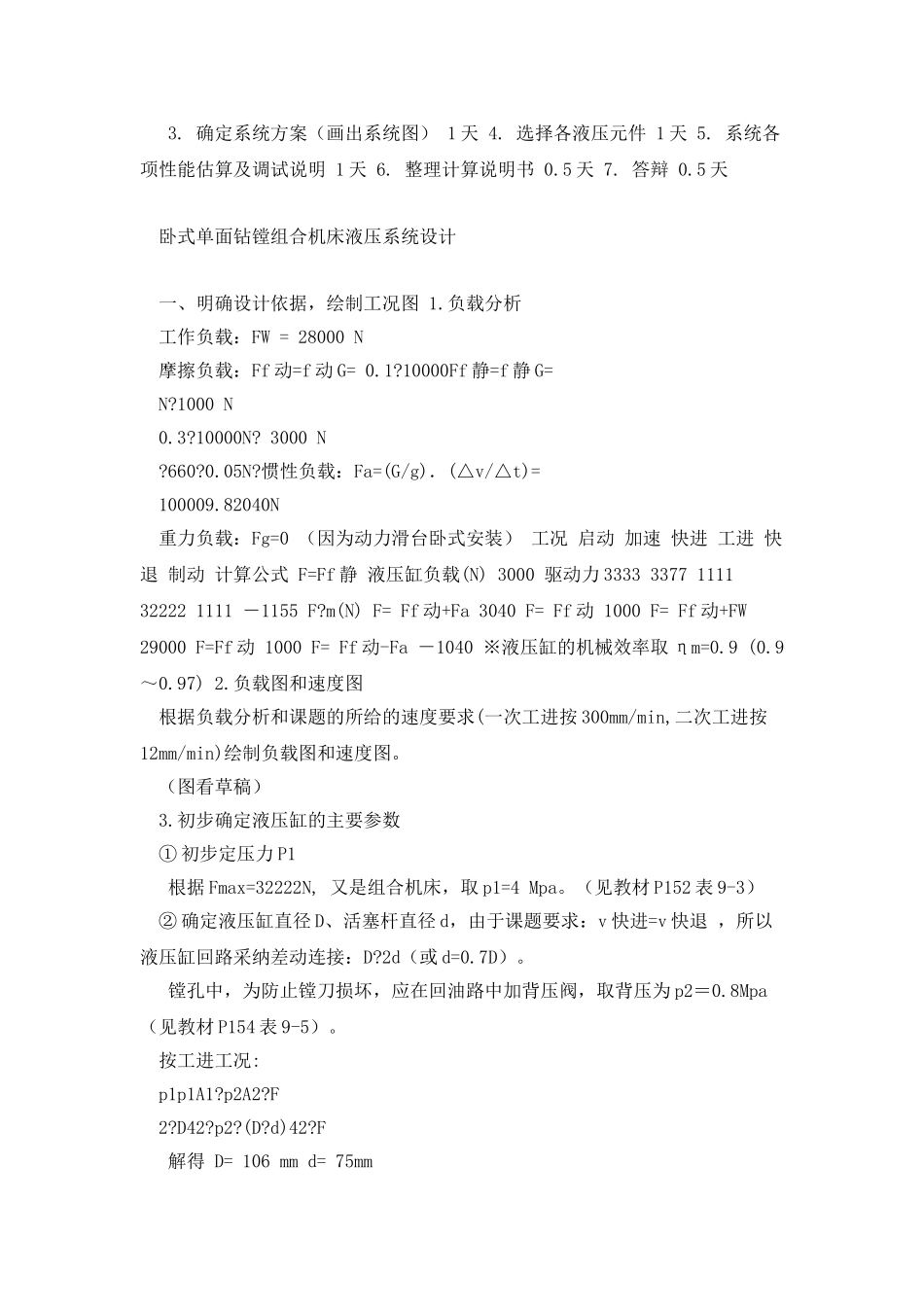

液压传动课程设计参考指导书《液压传动》课程设计任务书 一、 设计题目： 二、 设计条件： 运动部件（包括主轴箱）重量为 10000 牛顿，工件重量 500 牛顿， 轴向切削力约为 28000 牛顿。 工作进给速度在 12～300mm/min 范围内进行无级调速。分两次进给，Ⅱ工进比Ⅰ工进速度慢。快进、快退速度约为 6m/min，要求速度换接比较平稳，换向无冲击。 加速或减速时间△t=0.05s 。 采纳平导轨，摩擦系数 f 动 = 0.1，f 静 = 0.3。 快进行程为 150mm。 工作行程为 100mm。 设进、回主油管长各为 3m。 定位油缸行程为 50mm。 机床应完成下列循环： 快进 Ⅰ工进 Ⅱ工进 停止 原位停止 快退 动力头油缸 死挡铁停留定位 拔销松开夹紧 定位夹紧缸 三、 设计内容： 1. 设计及计算说明书一份 （包括运动分析、负载分析、工况图、工况表、系统方案分析与选择、系统的工作原理；各液压元件主要参数的选择、型号规格选择的简要说明；各项性能的估算：实际速度、压力损失、回路效率）。 2. 液压系统原理图一张 （包括工作循环图、电磁铁动作顺序表及简要说明）。 四、 要求： 1. 项目齐全（其中包括封面、目录、正文内容、主要参考书目）。 2. 文字工整、幅面干净、计算无误。 3. 液压元件均按国标，尽量采纳国际单位制。 4. 各种选用参数均注来源。 5. 最后略谈设计体会。 五、 时间安排： 1. 分析资料，读例题 0.5 天 2. 明确设计依据，绘制工况图 0.5 天 （画出主缸 p?t，qv?t，P?t 图） 3. 确定系统方案（画出系统图） 1 天 4. 选择各液压元件 1 天 5. 系统各项性能估算及调试说明 1 天 6. 整理计算说明书 0.5 天 7. 答辩 0.5 天 卧式单面钻镗组合机床液压系统设计 一、明确设计依据，绘制工况图 1.负载分析 工作负载：FW = 28000 N 摩擦负载：Ff 动=f 动 G= 0.1?10000Ff 静=f 静 G= N?1000 N 0.3?10000N? 3000 N ?660?0.05N?惯性负载：Fa=(G/g)．(△v/△t)= 100009.82040N 重力负载：Fg=0 （因为动力滑台卧式安装） 工况 启动 加速 快进 工进 快退 制动 计算公式 F=Ff 静 液压缸负载(N) 3000 驱动力 3333 3377 1111 32222 1111 －1155 F?m(N) F= Ff 动+Fa 3040 F= Ff 动 1000 F= Ff 动+FW 29000 F=Ff 动 1000 F= Ff 动-Fa －1040 ※液压缸的机械效率取 ηm=0.9 (0.9～0.97) 2.负载图和速...
