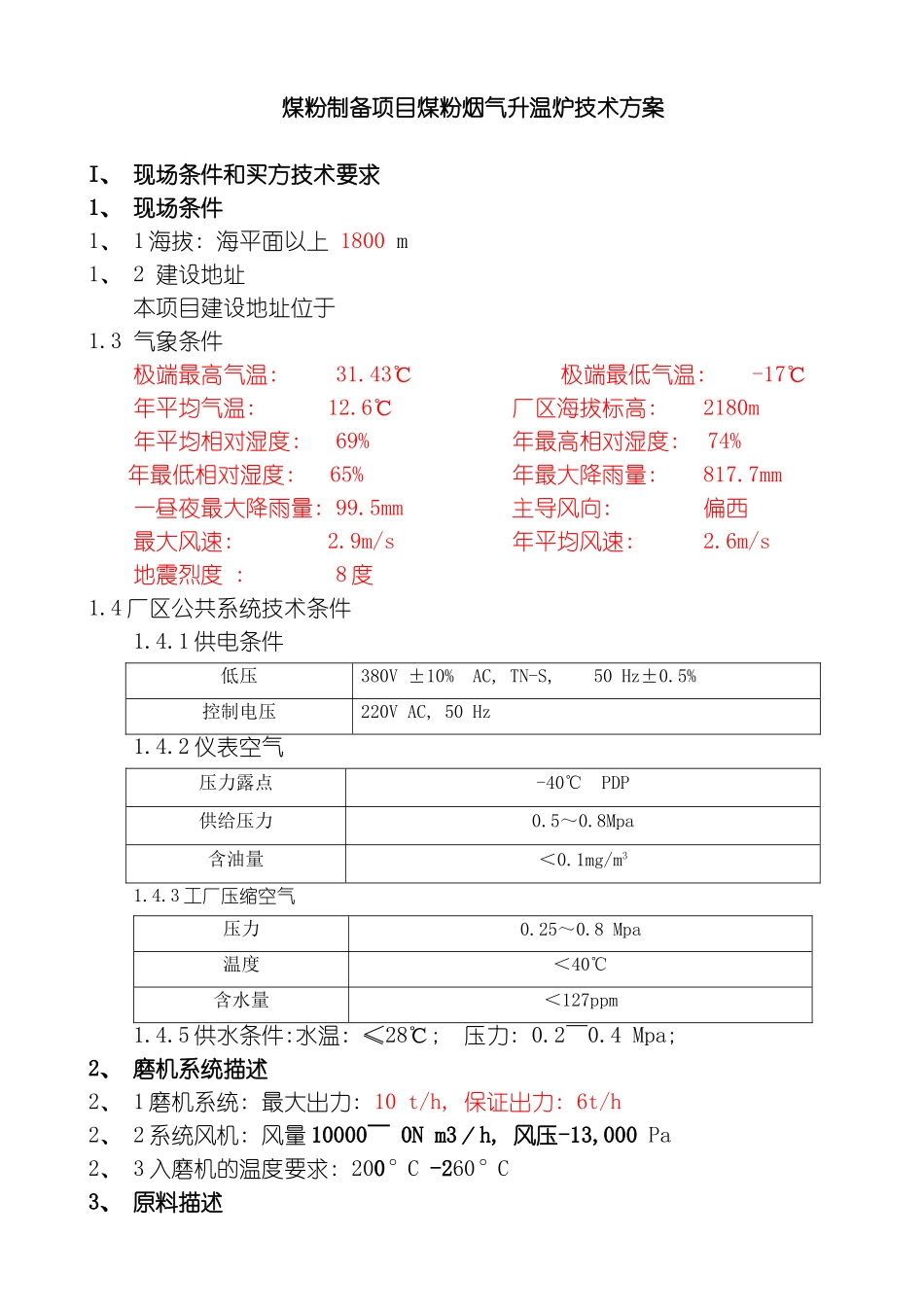

煤粉制备项目煤粉烟气升温炉技术方案I、 现场条件和买方技术要求1、 现场条件1、 1 海拔: 海平面以上 1800 m1、 2 建设地址本项目建设地址位于1.3 气象条件极端最高气温: 31.43℃ 极端最低气温: -17℃年平均气温: 12.6℃厂区海拔标高: 2180m年平均相对湿度: 69%年最高相对湿度: 74% 年最低相对湿度: 65%年最大降雨量: 817.7mm一昼夜最大降雨量: 99.5mm主导风向: 偏西最大风速: 2.9m/s年平均风速: 2.6m/s地震烈度 : 8 度1.4 厂区公共系统技术条件1.4.1 供电条件低压380V ±10% AC, TN-S, 50 Hz±0.5% 控制电压220V AC, 50 Hz 1.4.2 仪表空气压力露点-40℃ PDP供给压力0.5～0.8Mpa含油量＜0.1mg/m31.4.3 工厂压缩空气压力0.25～0.8 Mpa温度＜40℃含水量＜127ppm1.4.5 供水条件:水温: ≤28℃; 压力: 0.2～0.4 Mpa; 2、 磨机系统描述2、 1 磨机系统: 最大出力: 10 t/h, 保证出力: 6t/h2、 2 系统风机: 风量 10000～ 0N m3／h, 风压-13,000 Pa2、 3 入磨机的温度要求: 200°C -260°C3、 原料描述3、 1 所提供原料3、 1、 1 采纳油点火燃烧煤粉。3、 2 煤粉数据3、 2、 1 单位热值: ≥ 29300KJ / kg4、 烟气炉系统要求4、 1 采纳燃烧煤粉工艺4、 2 供热能力: 10GJ / h4、 3 运转率: 热风炉系统年运转率≥ 95%4、 4 温度要求: 反应速度要快, 无温度滞后现象, 出口温度波动值在± 2°C之间, 并同时保证布袋出口风温在 70°C ~100°C 之间, 温度波动在± 3°C之间4、 5 热风炉炉内温度的调整速度: 收到系统温度变化信号起至达到要求的温度, 调整时间≤ 5S 4、 6 点火速度: 在 10 分钟内达到正常工作状态4、 7 风压要求: 炉膛工作负压: 50 Pa~-50 Pa; 4、 8 燃尽率: ≥ 100%; 4、 9 热效率: ≥ 95 %; 4、 10 热风炉外壁温度: 正常条件下不大于 50°C; 4、 11 系统要保证无”三废”排出; 4、 12电气及自动化要求: 电气控制设备随热风炉配套, 自动化控制系统采纳西门子、 PLC配置的控制系统II、 卖方设备组成及相关技术要求参数1、 设计法律规范1) NFPA 85B 多燃烧器燃气炉炉膛防爆标准2) NFPA 85G 多燃烧器炉炉膛方内爆标准3) NFPA 54 国家燃气法规4) NFPA 85C 多燃烧器炉膛方外爆/内爆标准5) ISBN7-5024-2185-8 钢铁行业过程监测和控制自动化设计标准 6) ISBN7-111-04825-3 冶...
