现代数控编程技术(第01讲--概述)

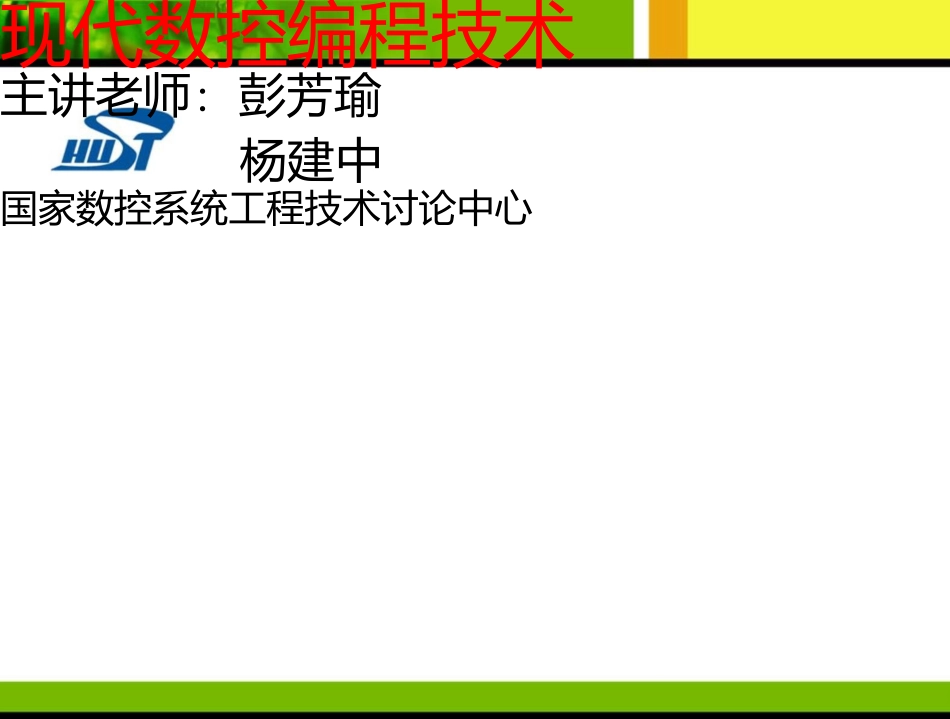

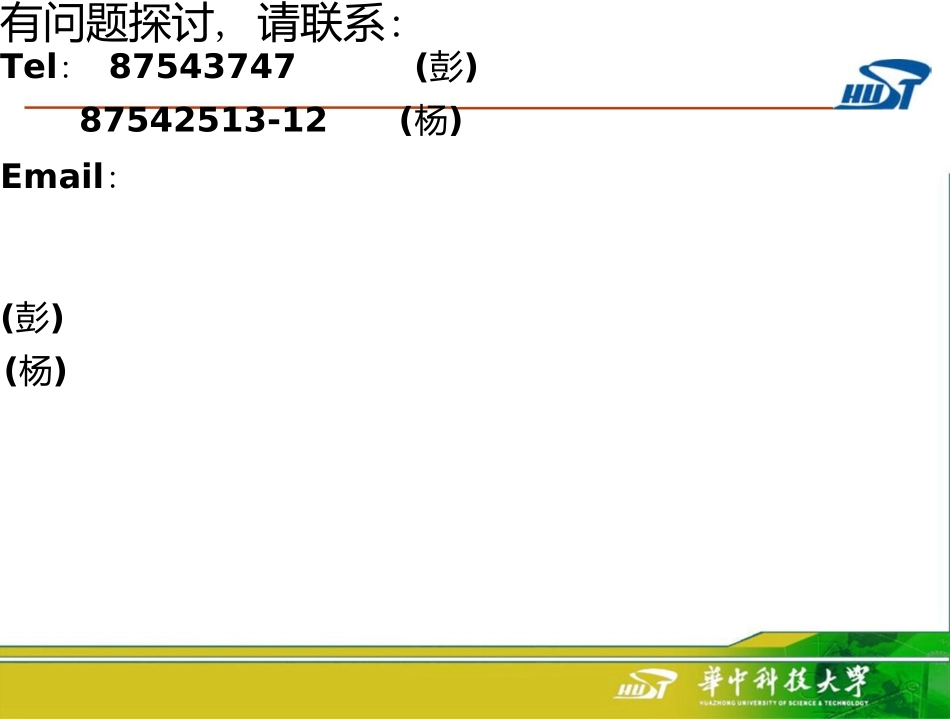

现代数控编程技术主讲老师: 彭芳瑜杨建中国家数控系统工程技术讨论中心 有问题探讨, 请联系: Tel: 87543747 (彭)87542513-12 (杨)Email: (彭)(杨) 你们应该学会什么? 1) 掌握数控编程所涉及的基本理论和方法2) 掌握基本加工阶段的刀具轨迹生成算法3) 使用CAD/CAM软件 如何讲授? 讲课 + 讨论考核: 1. 考试 (开卷)2. 作业 教材: 彭芳瑜, 数控加工工艺与编程, 华中科技大学出版社参考: 周济, 数控加工技术, 国防工业出版社朱心雄, 自由曲线曲面造型技术, 科学出版社 课程主要结构序号名称授课演示研讨123452.50.5概述0.750.25数控加工工艺与编程基础数控加工编程的几何造型基础三轴数控铣削加工工艺与编程多轴数控铣削加工工艺与编程3.5 0.57 0.5 0.53 0.5 0.5 第1讲 概述1.1数控加工技术概况1.2数控编程技术概况1.3商用CAD/CAM软件简介1.4数控加工技术进展现状与趋势 1.1数控加工技术概况1、 数控加工技术的起源数控加工技术是 20世纪40年代后期为适应加工复杂外形零件而进展起来的一种自动化加工技术。它综合了计算机、 自动控制、 电机、 电气传动、 测量、 监控和机械制造等学科的内容。当前在制造业中数控加工已得到了广泛应用, 并在制造业中已开始占据主导地位。 1.1数控加工技术概况1947年, 美国帕森斯( Parsons) 公司为精确制作直升机机翼、 桨叶和飞机框架, 提出了用数字信息来控制机床自动加工外形复杂零件的设想。1949年, 美国空军为了在短时间内制造出常常变更设计的火箭零件, 开始与帕森斯公司和麻省理工学院( MIT) 伺服机构讨论所合作。1952年, 帕森斯公司和麻省理工学院( M.I.T) 合作研制了世界上第一台数控机床 ——三坐标立式铣床, 可控制铣刀进行连续空间曲面的加工, 揭开了数控加工技术的序幕。 1.1数控加工技术概况2、 数控加工技术基本概念是指高效、 高质、 柔性、 低耗地实现产品零件特别是复杂形状零件数控加工的有关理论、 方法与实现技术, 它是CIMS、 敏捷制造、 智能制造等先进制造技术的基础与关键技术。从广义的角度看, 数控加工技术涉及机床数控技术和数控编程技术两大方面。 1.1数控加工技术概况3、 数控加工与传统加工的比较传统加工工序卡工艺分析14''ESCABCDER S TFKPGLQ]HMRINSJOT彩色PgUPgD显示器HO[UVWESNHDI<:>7X8YZ90ALTCR”4563BSA C KTAB0? 12INC T R电源单段步进点动手摇回2030405011...
