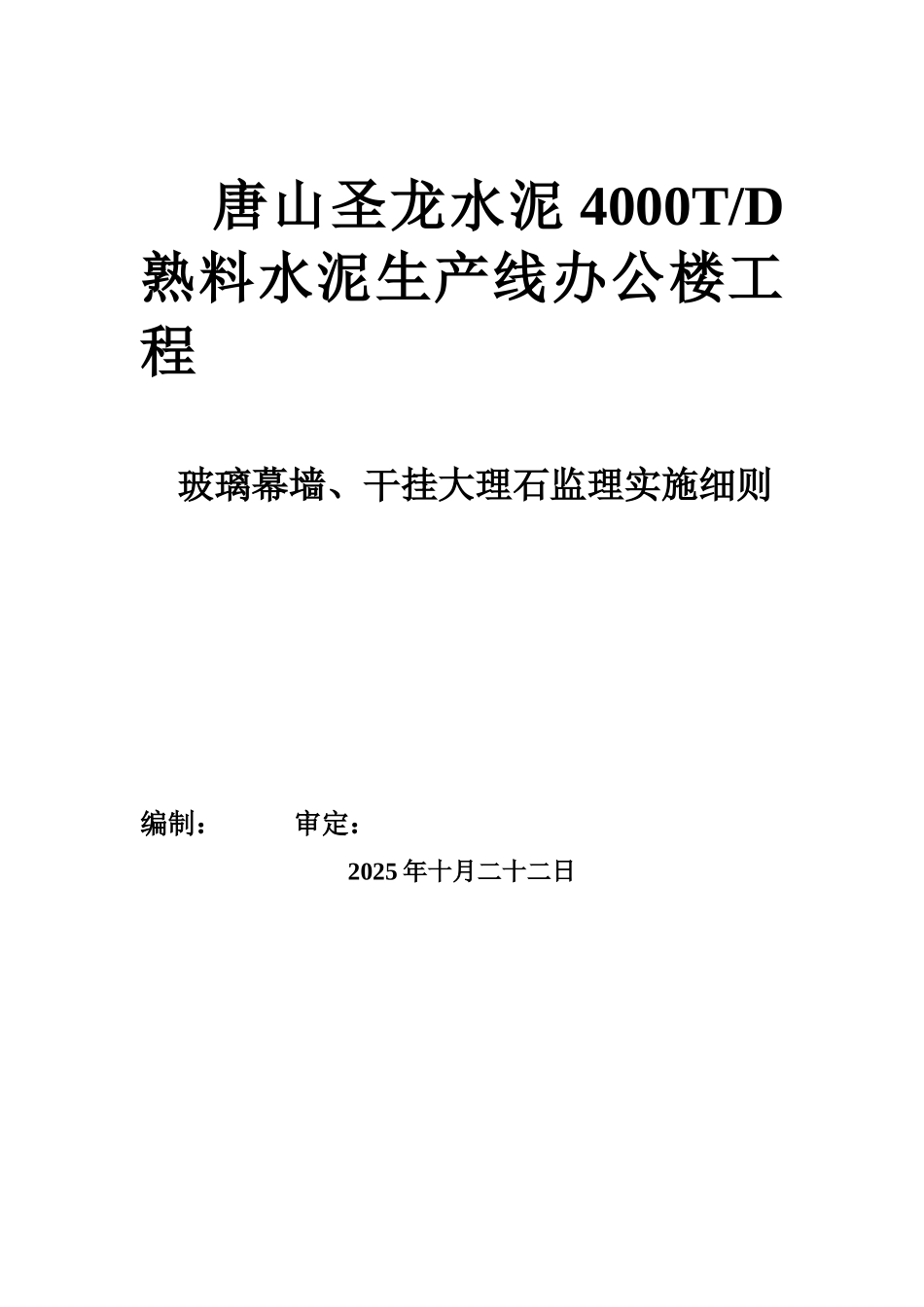

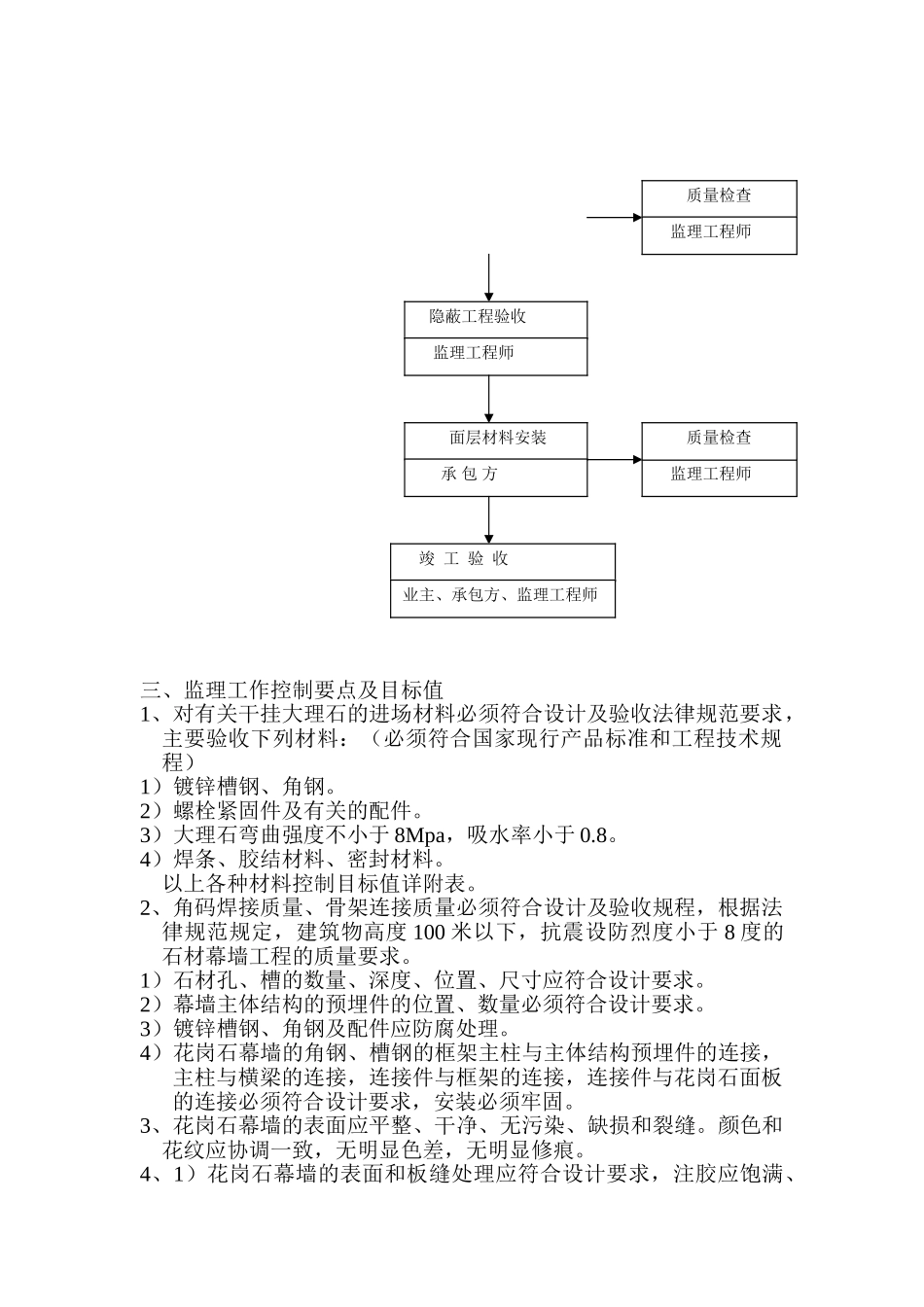

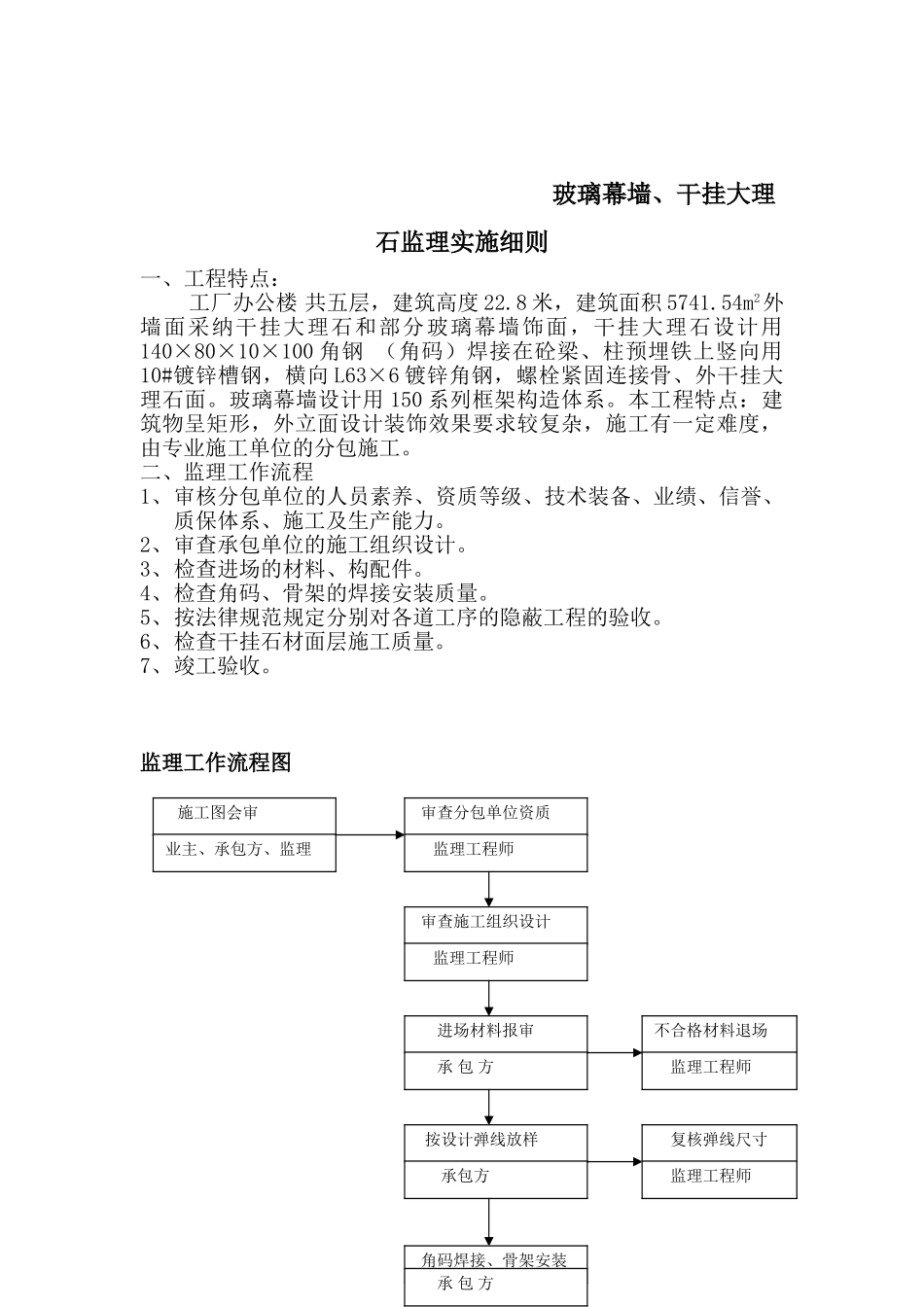

唐山圣龙水泥 4000T/D熟料水泥生产线办公楼工 程 玻璃幕墙、干挂大理石监理实施细则 编制： 审定：2025 年十月二十二日 玻璃幕墙、干挂大理石监理实施细则一、工程特点：工厂办公楼 共五层，建筑高度 22.8 米，建筑面积 5741.54m2外墙面采纳干挂大理石和部分玻璃幕墙饰面，干挂大理石设计用140×80×10×100 角钢 （角码）焊接在砼梁、柱预埋铁上竖向用10#镀锌槽钢，横向 L63×6 镀锌角钢，螺栓紧固连接骨、外干挂大理石面。玻璃幕墙设计用 150 系列框架构造体系。本工程特点：建筑物呈矩形，外立面设计装饰效果要求较复杂，施工有一定难度，由专业施工单位的分包施工。二、监理工作流程1、审核分包单位的人员素养、资质等级、技术装备、业绩、信誉、质保体系、施工及生产能力。2、审查承包单位的施工组织设计。3、检查进场的材料、构配件。4、检查角码、骨架的焊接安装质量。5、按法律规范规定分别对各道工序的隐蔽工程的验收。6、检查干挂石材面层施工质量。7、竣工验收。监理工作流程图 施工图会审业主、承包方、监理 审查分包单位资质 监理工程师 审查施工组织设计 监理工程师 进场材料报审 承 包 方 按设计弹线放样 承包方 角码焊接、骨架安装 承 包 方不合格材料退场监理工程师复核弹线尺寸监理工程师三、监理工作控制要点及目标值1、对有关干挂大理石的进场材料必须符合设计及验收法律规范要求，主要验收下列材料：（必须符合国家现行产品标准和工程技术规程）1）镀锌槽钢、角钢。2）螺栓紧固件及有关的配件。3）大理石弯曲强度不小于 8Mpa，吸水率小于 0.8。4）焊条、胶结材料、密封材料。以上各种材料控制目标值详附表。2、角码焊接质量、骨架连接质量必须符合设计及验收规程，根据法律规范规定，建筑物高度 100 米以下，抗震设防烈度小于 8 度的石材幕墙工程的质量要求。1）石材孔、槽的数量、深度、位置、尺寸应符合设计要求。2）幕墙主体结构的预埋件的位置、数量必须符合设计要求。3）镀锌槽钢、角钢及配件应防腐处理。4）花岗石幕墙的角钢、槽钢的框架主柱与主体结构预埋件的连接，主柱与横梁的连接，连接件与框架的连接，连接件与花岗石面板的连接必须符合设计要求，安装必须牢固。3、花岗石幕墙的表面应平整、干净、无污染、缺损和裂缝。颜色和花纹应协调一致，无明显色差，无明显修痕。4、1）花岗石幕墙的表面和板缝处理应符合设计要求，注胶应饱满、 隐蔽工程验收 监理工程师面层材料安...
