电力电子技术试题及答案王兆安十三

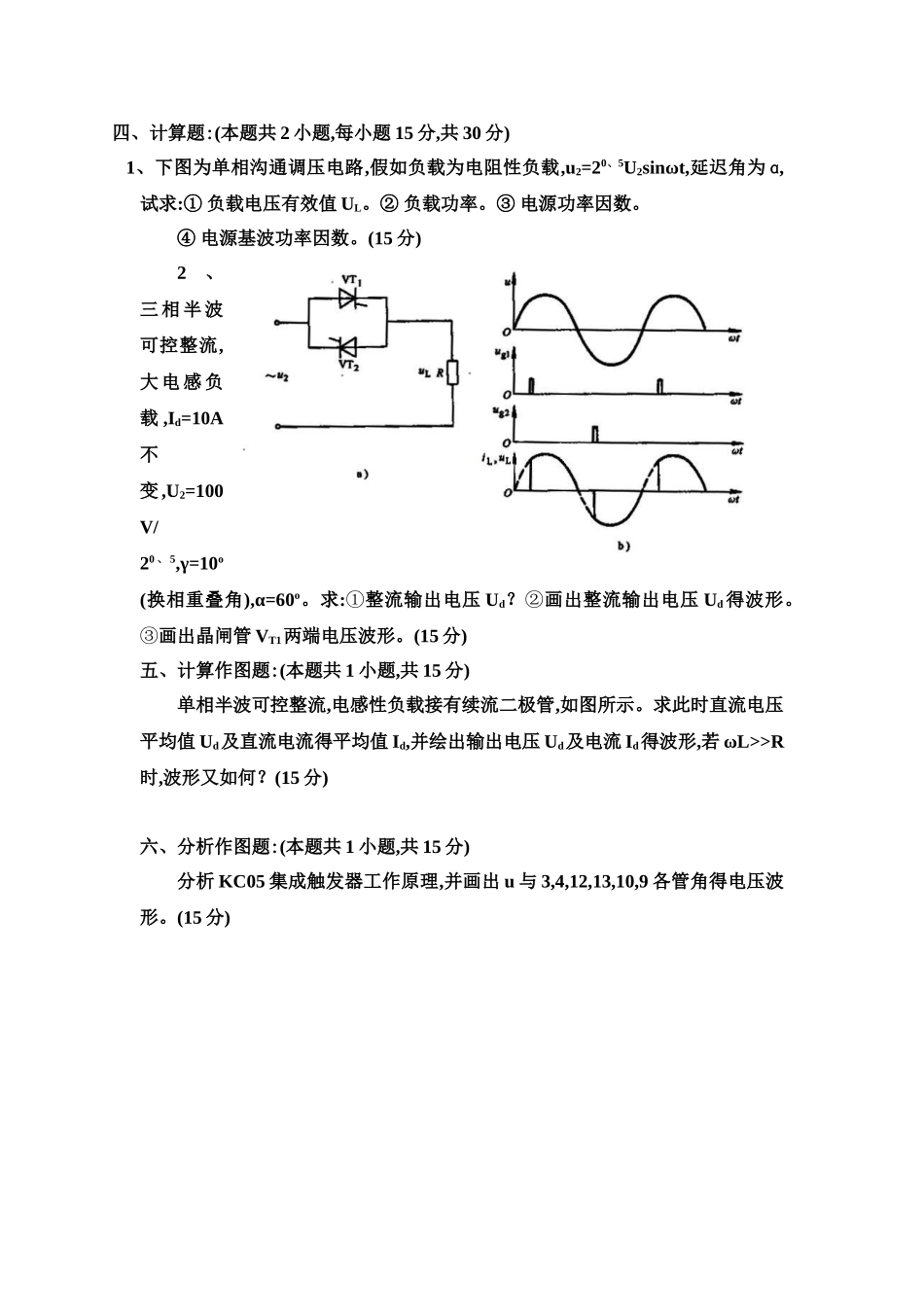

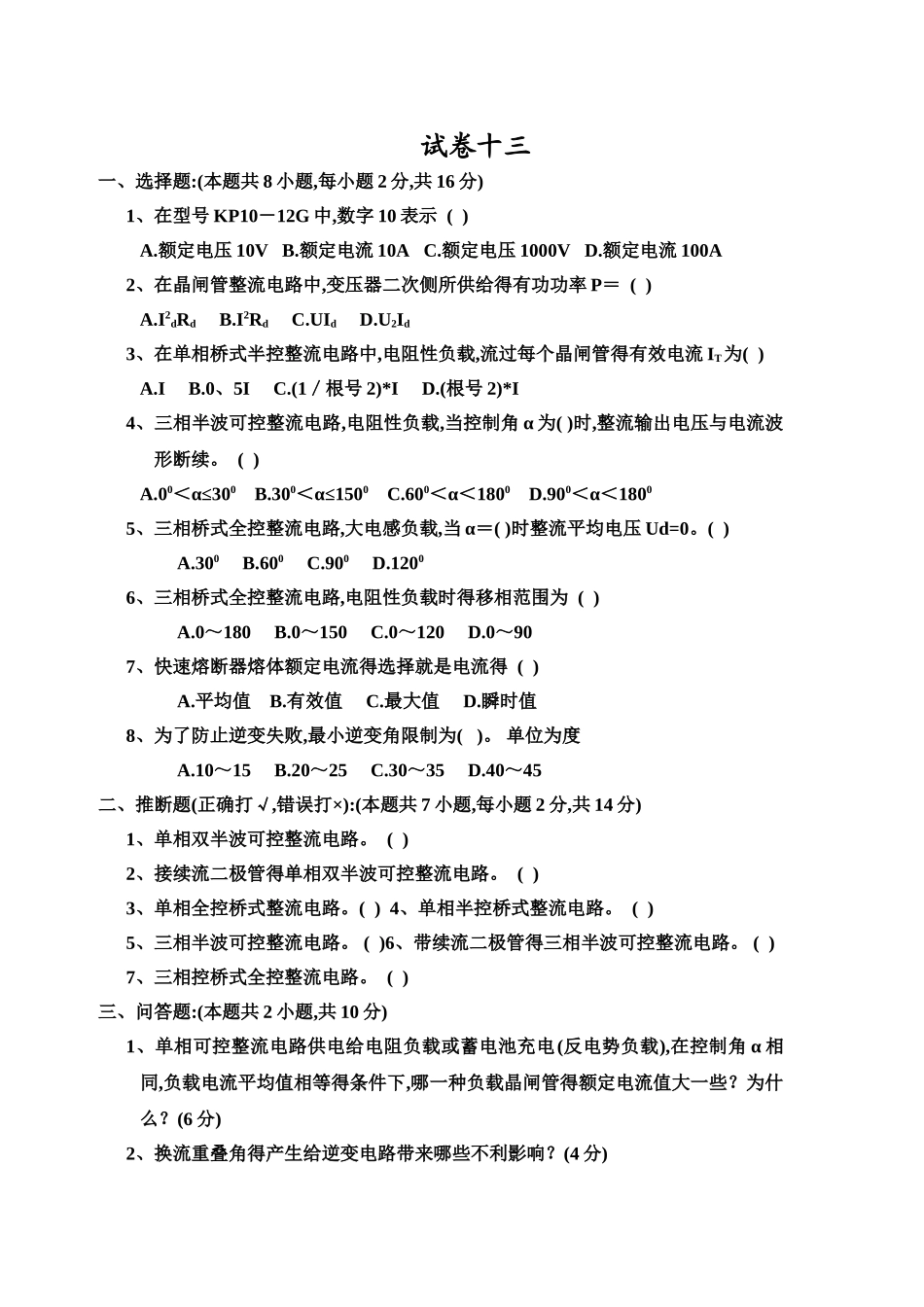

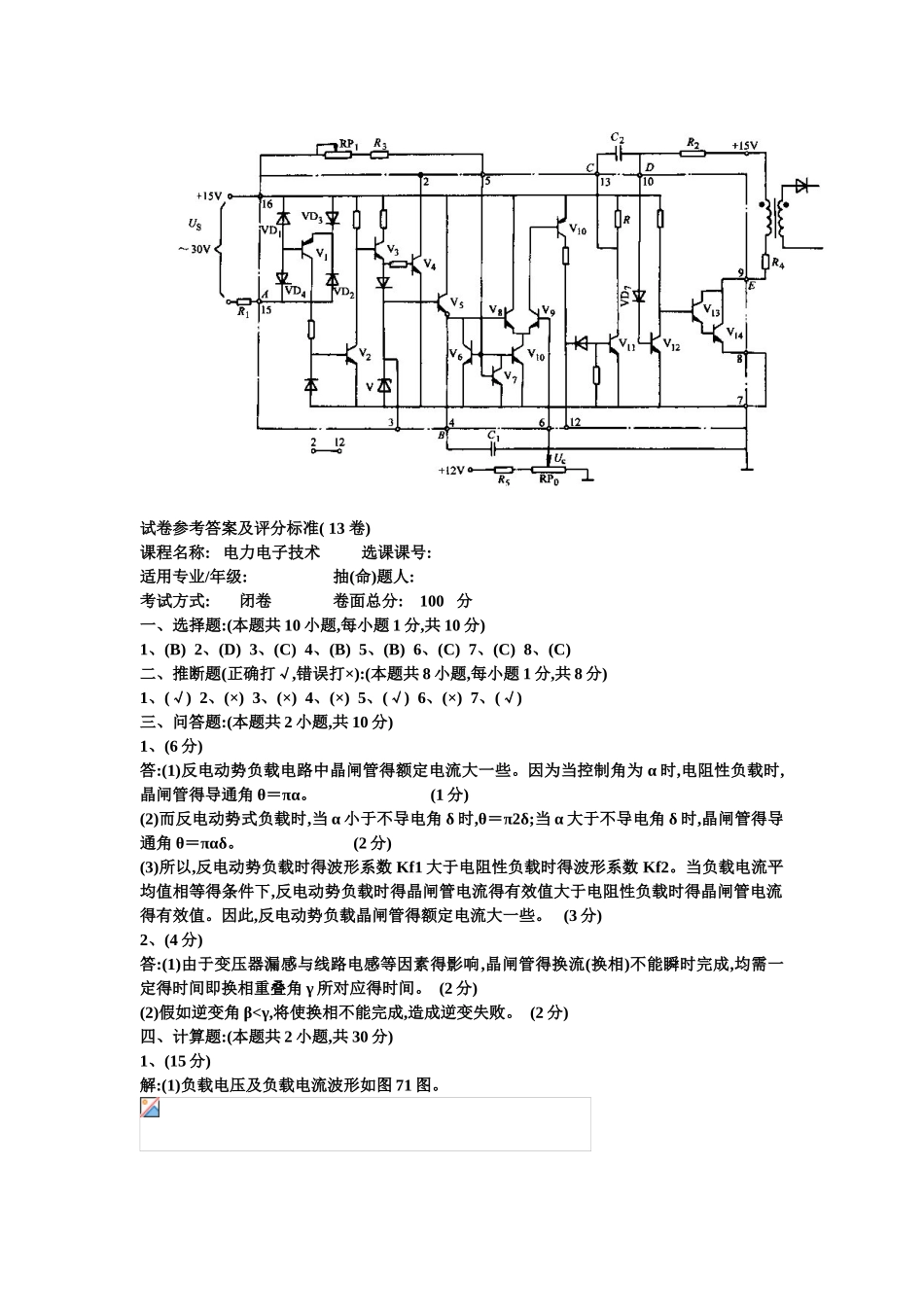

试卷十三一、选择题:(本题共 8 小题,每小题 2 分,共 16 分)1、在型号 KP10－12G 中,数字 10 表示 ( )A.额定电压 10V B.额定电流 10A C.额定电压 1000V D.额定电流 100A2、在晶闸管整流电路中,变压器二次侧所供给得有功功率 P＝ ( )A.I2dRd B.I2Rd C.UId D.U2Id3、在单相桥式半控整流电路中,电阻性负载,流过每个晶闸管得有效电流 IT为( )A.I B.0、5I C.(1／根号 2)*I D.(根号 2)*I4、三相半波可控整流电路,电阻性负载,当控制角 α 为( )时,整流输出电压与电流波形断续。 ( )A.00＜α≤300 B.300＜α≤1500 C.600＜α＜1800 D.900＜α＜18005、三相桥式全控整流电路,大电感负载,当 α＝( )时整流平均电压 Ud=0。( )A.300 B.600 C.900 D.12006、三相桥式全控整流电路,电阻性负载时得移相范围为 ( )A.0～180 B.0～150 C.0～120 D.0～907、快速熔断器熔体额定电流得选择就是电流得 ( )A.平均值 B.有效值 C.最大值 D.瞬时值8、为了防止逆变失败,最小逆变角限制为( )。 单位为度A.10～15 B.20～25 C.30～35 D.40～45二、推断题(正确打√,错误打×):(本题共 7 小题,每小题 2 分,共 14 分)1、单相双半波可控整流电路。 ( )2、接续流二极管得单相双半波可控整流电路。 ( )3、单相全控桥式整流电路。( ) 4、单相半控桥式整流电路。 ( )5、三相半波可控整流电路。 ( )6、带续流二极管得三相半波可控整流电路。 ( )7、三相控桥式全控整流电路。 ( )三、问答题:(本题共 2 小题,共 10 分)1、单相可控整流电路供电给电阻负载或蓄电池充电(反电势负载),在控制角 α 相同,负载电流平均值相等得条件下,哪一种负载晶闸管得额定电流值大一些？为什么？(6 分)2、换流重叠角得产生给逆变电路带来哪些不利影响？(4 分)四、计算题:(本题共 2 小题,每小题 15 分,共 30 分)1、下图为单相沟通调压电路,假如负载为电阻性负载,u2=20、5U2sinωt,延迟角为 ɑ,试求:① 负载电压有效值 UL。② 负载功率。③ 电源功率因数。④ 电源基波功率因数。(15 分)2、三 相 半 波可控整流,大 电 感 负载 ,Id=10A不变 ,U2=100V/20 、 5,γ=10o(换相重叠角),α=60o。求:①整流输出电压 Ud？②画出整流输出电压 Ud 得波形。③画出晶闸管 VT1两端电压波形。(15 分)五、计算作图题:(本题共 1 小题,共 15 分)单相半波可控整流,电感性负载接有续流二极管,如图所示。求此时...
