电厂通信电源检修试验试验专项方案

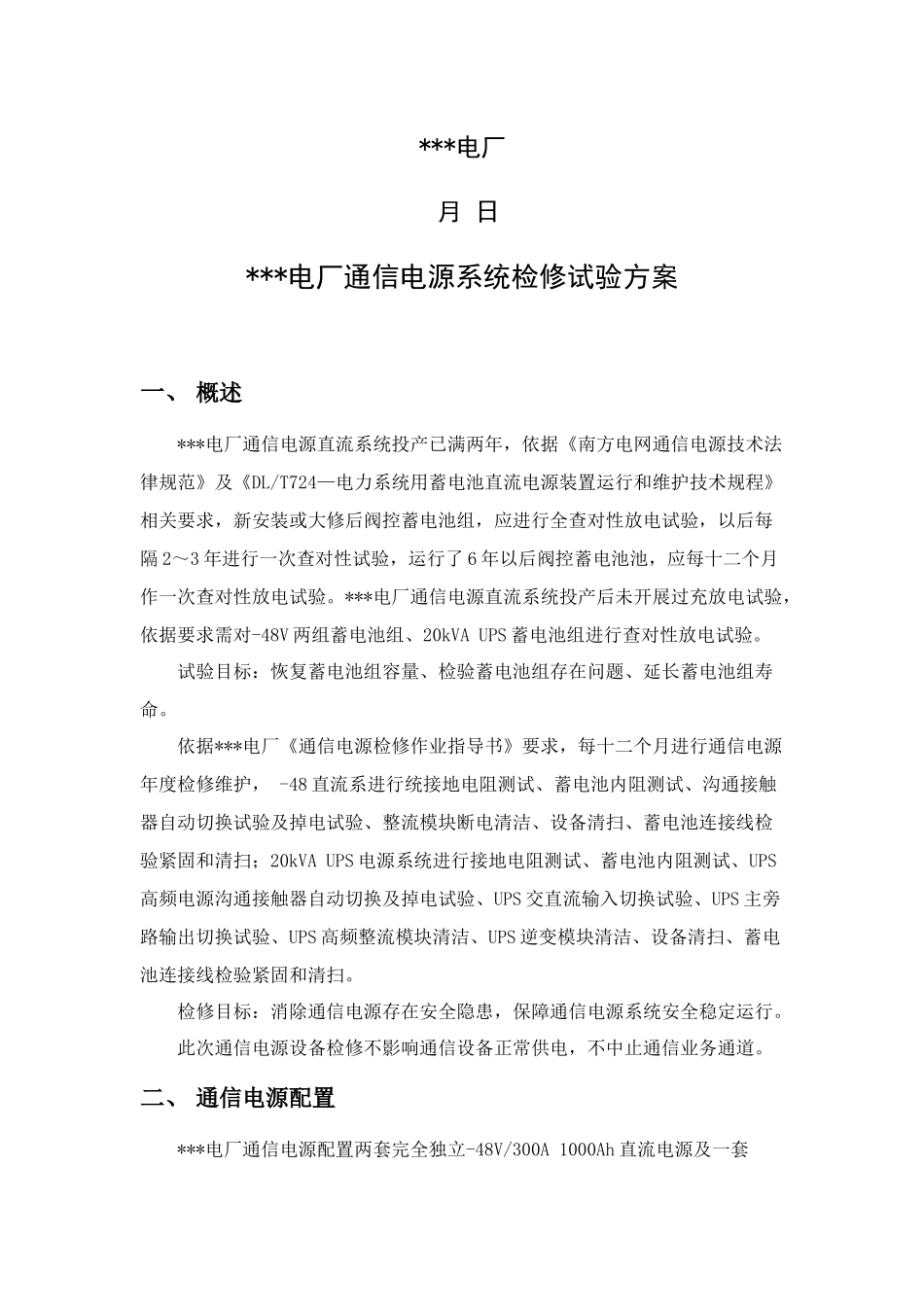

***电厂通信电源系统检修试验方案批 准 生技部审核 运维部审核 校 核 编 写 ***电厂 月 日***电厂通信电源系统检修试验方案一、 概述***电厂通信电源直流系统投产已满两年，依据《南方电网通信电源技术法律规范》及《DL/T724—电力系统用蓄电池直流电源装置运行和维护技术规程》相关要求，新安装或大修后阀控蓄电池组，应进行全查对性放电试验，以后每隔 2～3 年进行一次查对性试验，运行了 6 年以后阀控蓄电池池，应每十二个月作一次查对性放电试验。***电厂通信电源直流系统投产后未开展过充放电试验，依据要求需对-48V 两组蓄电池组、20kVA UPS 蓄电池组进行查对性放电试验。试验目标：恢复蓄电池组容量、检验蓄电池组存在问题、延长蓄电池组寿命。依据***电厂《通信电源检修作业指导书》要求，每十二个月进行通信电源年度检修维护， -48 直流系进行统接地电阻测试、蓄电池内阻测试、沟通接触器自动切换试验及掉电试验、整流模块断电清洁、设备清扫、蓄电池连接线检验紧固和清扫；20kVA UPS 电源系统进行接地电阻测试、蓄电池内阻测试、UPS高频电源沟通接触器自动切换及掉电试验、UPS 交直流输入切换试验、UPS 主旁路输出切换试验、UPS 高频整流模块清洁、UPS 逆变模块清洁、设备清扫、蓄电池连接线检验紧固和清扫。检修目标：消除通信电源存在安全隐患，保障通信电源系统安全稳定运行。此次通信电源设备检修不影响通信设备正常供电，不中止通信业务通道。二、 通信电源配置***电厂通信电源配置两套完全独立-48V/300A 1000Ah 直流电源及一套20kVA UPS 电源。每套-48V 直流电源配置一套蓄电池组，关键模块为艾默生生产；UPS 电源配置一套蓄电池组，关键设备为成全部英格瑞德生产。1. 供电对象-48V 直流电源：1 号高频电源2 号高频电源南网调度数据网 A 套设备南网调度数据网 B 套设备哈里斯程控交换机哈里斯程控交换机B1 串线路保护通信接口柜B1 串线路保护通信接口柜B2 串线路保护通信接口柜B2 串线路保护通信接口柜B5 串线路保护通信接口柜B5 串线路保护通信接口柜稳控接口 02A 柜稳控接口 02A 柜同时相量接口柜同时相量接口柜稳控接口 02B 柜稳控接口 02B 柜孤岛判别接口柜孤岛判别接口柜事故解列接口柜云网 OSN3500 光设备云网 OSN3500 光设备南网烽火 708B 光设备南网烽火 708B 光设备南网烽火 SAU-03A PCM 设备南网烽火 SAU-03A PCM 设备南网中兴 5800E 设备南网...
