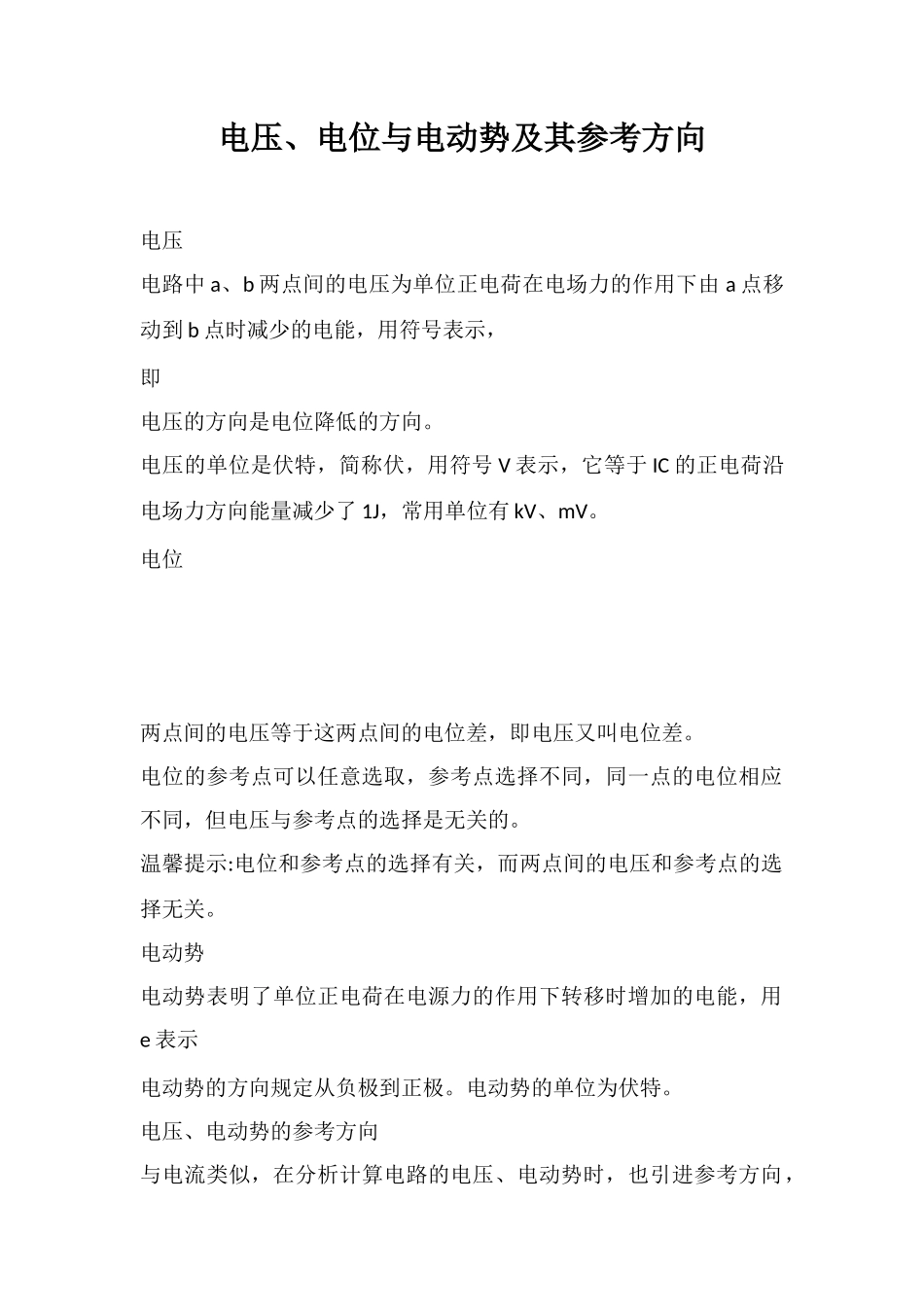

电压、电位与电动势及其参考方向

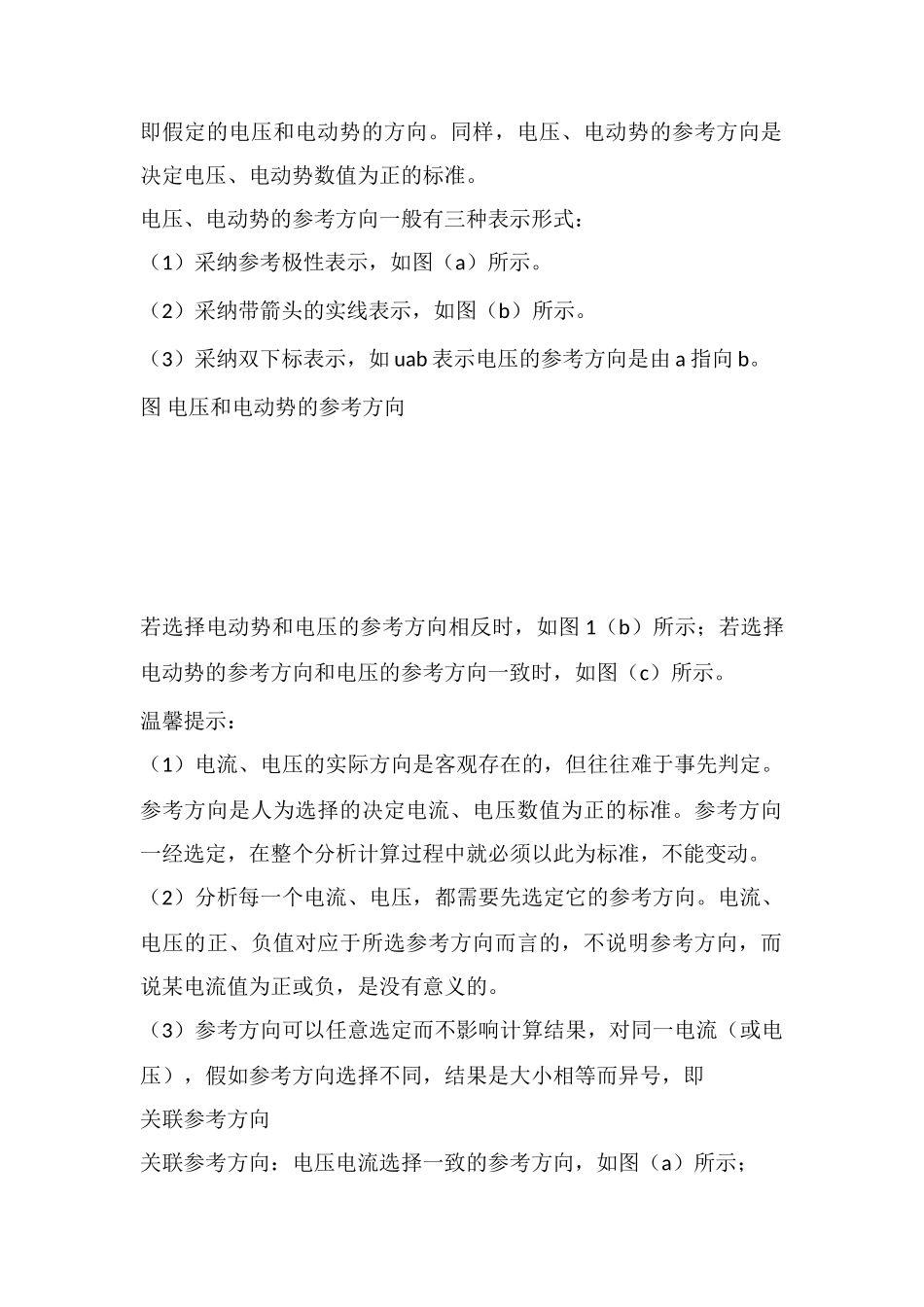

电压、电位与电动势及其参考方向电压电路中 a、b 两点间的电压为单位正电荷在电场力的作用下由 a 点移动到 b 点时减少的电能，用符号表示，即电压的方向是电位降低的方向。电压的单位是伏特，简称伏，用符号 V 表示，它等于 IC 的正电荷沿电场力方向能量减少了 1J，常用单位有 kV、mV。电位两点间的电压等于这两点间的电位差，即电压又叫电位差。电位的参考点可以任意选取，参考点选择不同，同一点的电位相应不同，但电压与参考点的选择是无关的。温馨提示:电位和参考点的选择有关，而两点间的电压和参考点的选择无关。电动势电动势表明了单位正电荷在电源力的作用下转移时增加的电能，用e 表示电动势的方向规定从负极到正极。电动势的单位为伏特。电压、电动势的参考方向与电流类似，在分析计算电路的电压、电动势时，也引进参考方向，即假定的电压和电动势的方向。同样，电压、电动势的参考方向是决定电压、电动势数值为正的标准。电压、电动势的参考方向一般有三种表示形式：（1）采纳参考极性表示，如图（a）所示。（2）采纳带箭头的实线表示，如图（b）所示。（3）采纳双下标表示，如 uab 表示电压的参考方向是由 a 指向 b。图 电压和电动势的参考方向若选择电动势和电压的参考方向相反时，如图 1（b）所示；若选择电动势的参考方向和电压的参考方向一致时，如图（c）所示。温馨提示：（1）电流、电压的实际方向是客观存在的，但往往难于事先判定。参考方向是人为选择的决定电流、电压数值为正的标准。参考方向一经选定，在整个分析计算过程中就必须以此为标准，不能变动。（2）分析每一个电流、电压，都需要先选定它的参考方向。电流、电压的正、负值对应于所选参考方向而言的，不说明参考方向，而说某电流值为正或负，是没有意义的。（3）参考方向可以任意选定而不影响计算结果，对同一电流（或电压），假如参考方向选择不同，结果是大小相等而异号，即关联参考方向关联参考方向：电压电流选择一致的参考方向，如图（a）所示；非关联参考方向：电压电流选择不一致的参考方向，如图（b）所示。图 关联参考方向和非关联参考方向
