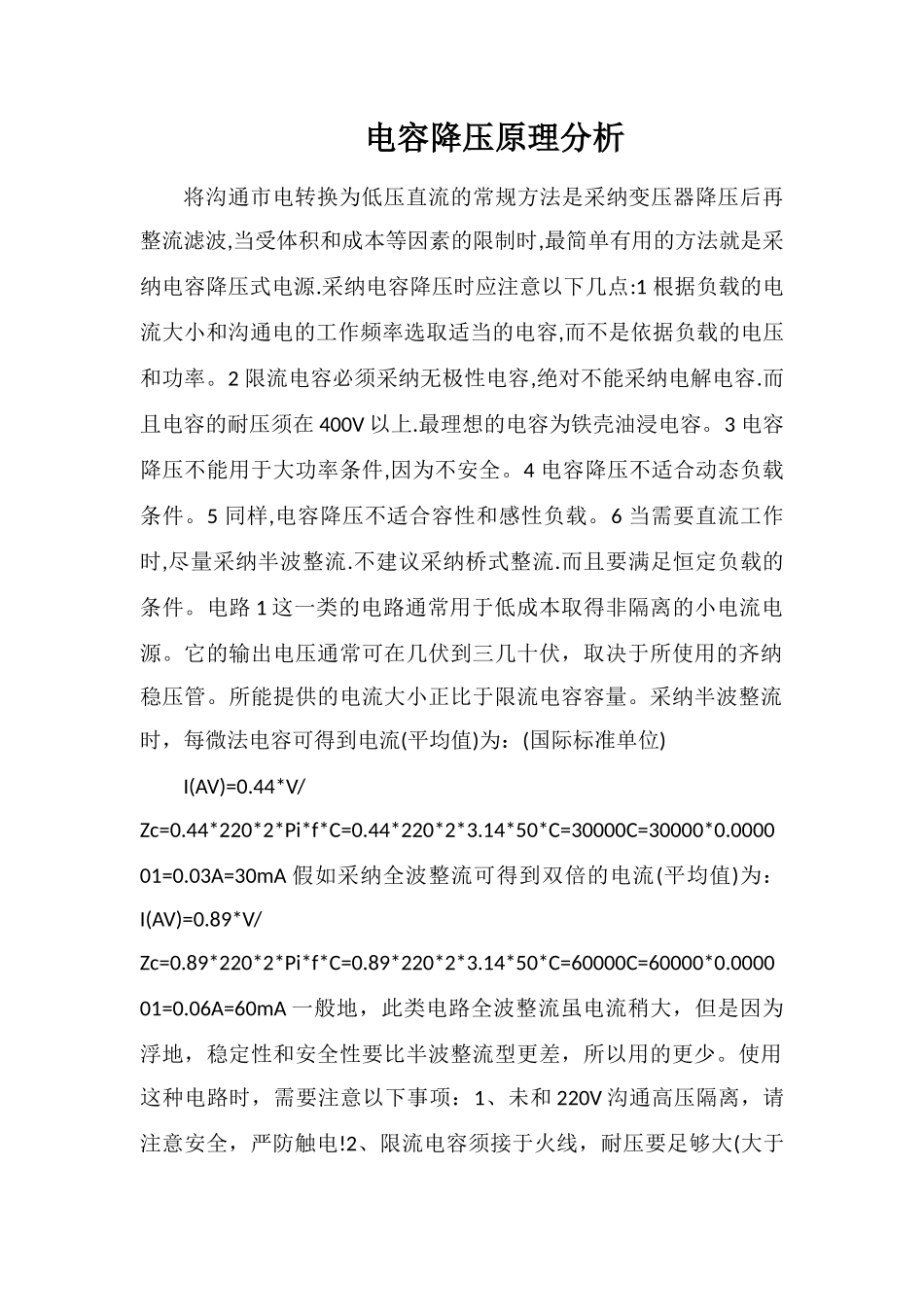

电容降压原理分析

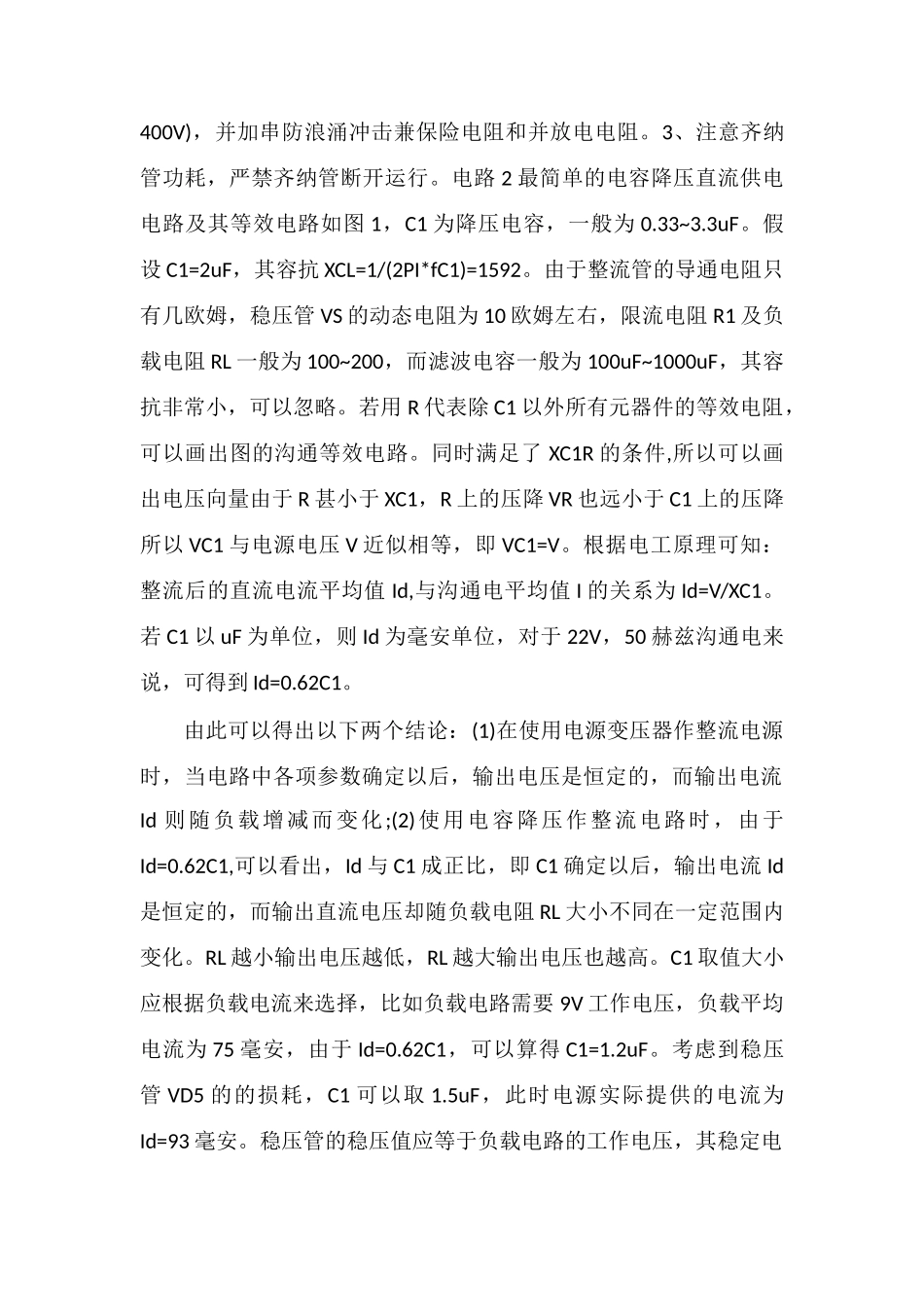

电容降压原理分析将沟通市电转换为低压直流的常规方法是采纳变压器降压后再整流滤波,当受体积和成本等因素的限制时,最简单有用的方法就是采纳电容降压式电源.采纳电容降压时应注意以下几点:1 根据负载的电流大小和沟通电的工作频率选取适当的电容,而不是依据负载的电压和功率。2 限流电容必须采纳无极性电容,绝对不能采纳电解电容.而且电容的耐压须在 400V 以上.最理想的电容为铁壳油浸电容。3 电容降压不能用于大功率条件,因为不安全。4 电容降压不适合动态负载条件。5 同样,电容降压不适合容性和感性负载。6 当需要直流工作时,尽量采纳半波整流.不建议采纳桥式整流.而且要满足恒定负载的条件。电路 1 这一类的电路通常用于低成本取得非隔离的小电流电源。它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。所能提供的电流大小正比于限流电容容量。采纳半波整流时，每微法电容可得到电流(平均值)为：(国际标准单位)I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mA 假如采纳全波整流可得到双倍的电流(平均值)为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA 一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。使用这种电路时，需要注意以下事项：1、未和 220V 沟通高压隔离，请注意安全，严防触电!2、限流电容须接于火线，耐压要足够大(大于400V)，并加串防浪涌冲击兼保险电阻和并放电电阻。3、注意齐纳管功耗，严禁齐纳管断开运行。电路 2 最简单的电容降压直流供电电路及其等效电路如图 1，C1 为降压电容，一般为 0.33~3.3uF。假设 C1=2uF，其容抗 XCL=1/(2PI*fC1)=1592。由于整流管的导通电阻只有几欧姆，稳压管 VS 的动态电阻为 10 欧姆左右，限流电阻 R1 及负载电阻 RL 一般为 100~200，而滤波电容一般为 100uF~1000uF，其容抗非常小，可以忽略。若用 R 代表除 C1 以外所有元器件的等效电阻，可以画出图的沟通等效电路。同时满足了 XC1R 的条件,所以可以画出电压向量由于 R 甚小于 XC1，R 上的压降 VR 也远小于 C1 上的压降所以 VC1 与电源电压 V 近似相等，即 VC1=V。根据电工原理可知：整流后的直流电流平均值 Id,与沟通电平均值 I 的关系为 Id=V/XC1。若 C1 以 uF 为单位，则 Id 为毫安单位，对于 22V，50 赫...
