电气可编程控制——PLC试题库及

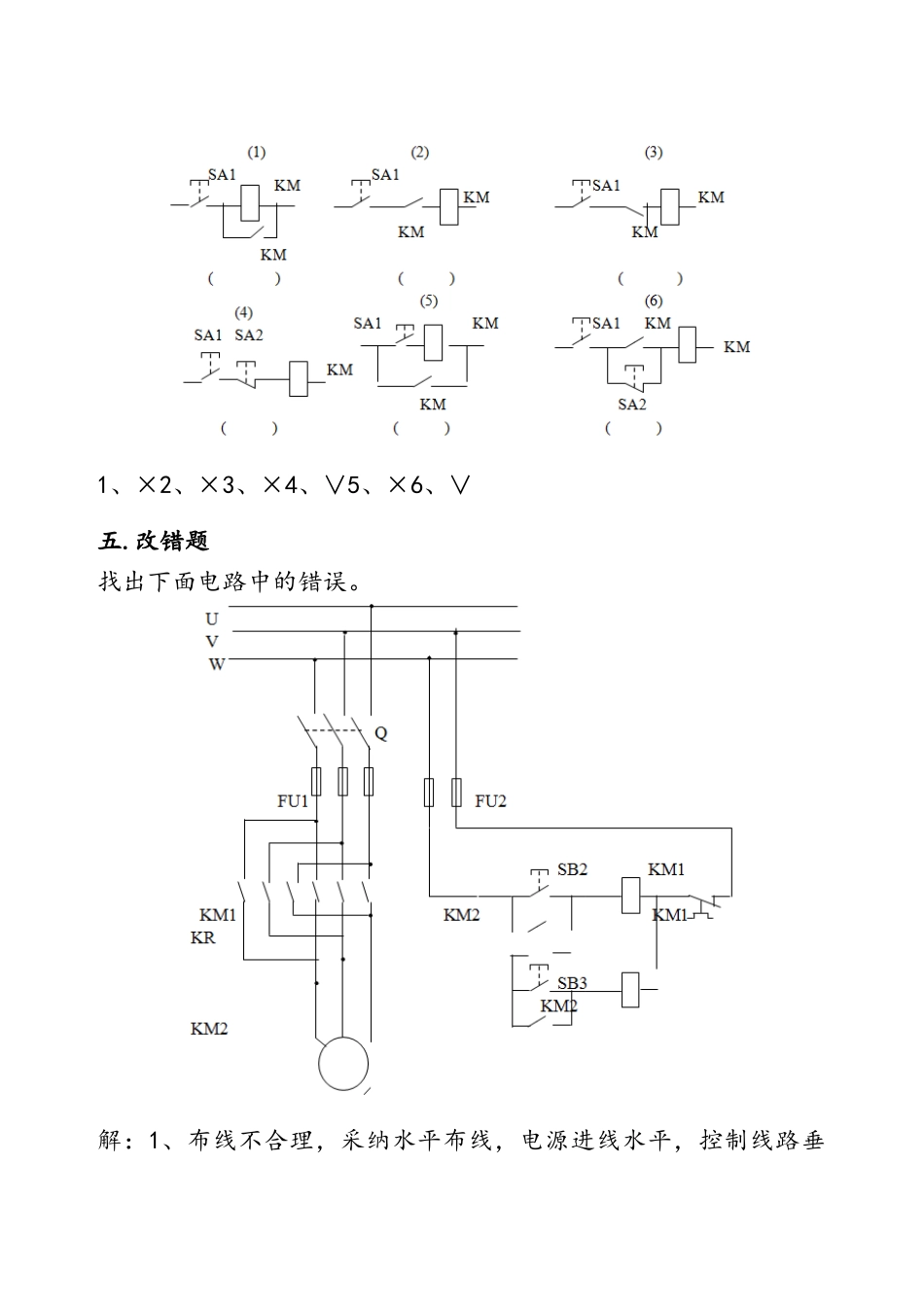

电气控制编程，PLC 试题库及答案一.填空题1.电气设备图纸有 电气原理图 图、 电气接线图 图、 电气元件布置图 图。2.长动与点动的主要区别是控制电器能否 保持 。3.电气控制线路中最基本的控制环节为 保护 、 辅助 、 连锁 环节。4.常用的短路保护元件是 熔断器 和 短路保护器 ,常用的过载保护元件是 自动保护开关 。5.沟通接触器线圈不能 串联 联使用。6.CPM1A 中有 127 条指令,用户地址容量为 2k ,存储器形式有 数据存储器 、 用户程序存储器 和 系统程序存储器 ,普通计时器的计时范围为 0 ～ 999.9s ,计数器的计数范围为 0 ～ 9999 。7.CPM1A 开机后，必须先输入 系统设置 ,键入操作顺序为 机型、通讯协议、数据盘 8.在绘制电气控制线路图纸时必须使用国家统一规定的 文字 符号和 图像 符号。9.电气控制线路分为 主 电路、 辅助 电路和 保护 电路。10.电气控制线路的全部触点都按 初始 状态绘出。11.沟通接触器结构上主要有 线圈 、 触头 和 灭弧装置 三部分。12.一台 4KW 的三相沟通异步电动机其额定电流为 12 安培,选择沟通接触器的额定电流为 20 安培,选择熔断器的额定电流为 20 安培。13.C20P 中有 256 个中间辅助继电器、 128 个断电保持继电器、 64 个计时/计数器,主机单元有 12 个输入点和 8 输出点。14.可编程序控制器输出电路有三种形式,即 半导体 、 可控硅 、 晶体管 。二.逻辑化简题写出下面电路的逻辑表达式，然后化简，画出化简后的电路。解：Km=A+CB+C=AB+BC+AC+C=AB+C…….（5 分）三.证明题证明下面两程序逻辑关系相等。解：四.推断题试问下列电路能否实现点动控制:1、×2、×3、×4、∨5、×6、∨五.改错题找出下面电路中的错误。解：1、布线不合理，采纳水平布线，电源进线水平，控制线路垂直布线；2、热继电器连接在定子进线上；3、没有停止按钮，串联在控制线路中；4、没有连锁保护；六.问答题1、下图为报警闪光灯电路,当发生故障时事故继电器 KA 的常开触点闭合,信号灯 L 发出闪光信号。指出信号灯发光时间由哪个计时器确定,熄灭时间由哪个计时器确定,以及时间继电器及其触点的详细名称。答：其中信号灯的开通时间由 1KT 决定，关断时间由 2KT 决定，1KT 为通电延时继电器，2KT 为断电延时时间继电器。2、叙述下面控制线路工作原理。解：该电路 SB1 为切换电路，SB2 为 KM1 线圈的启动电路，当按下SB2 则线...
