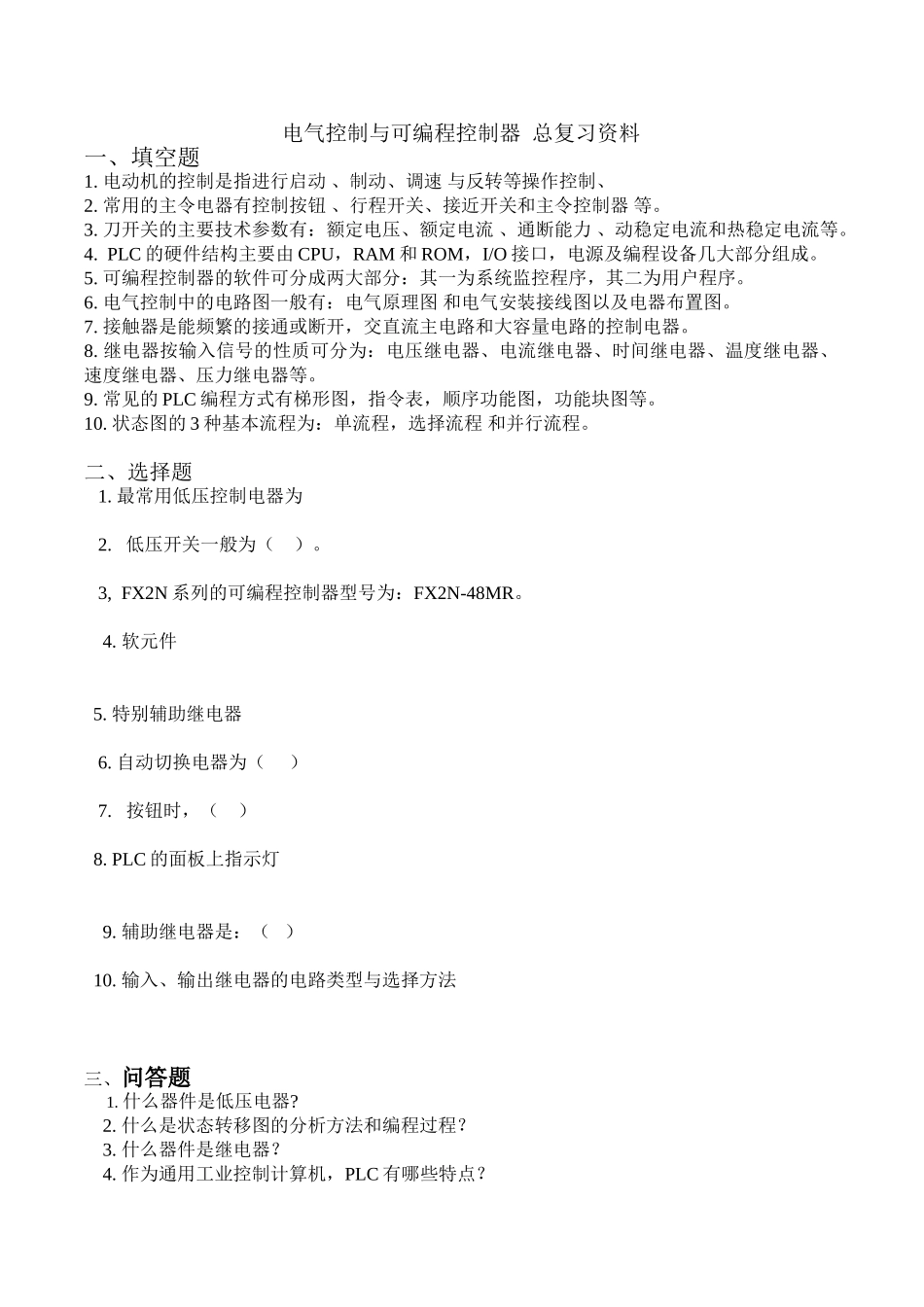

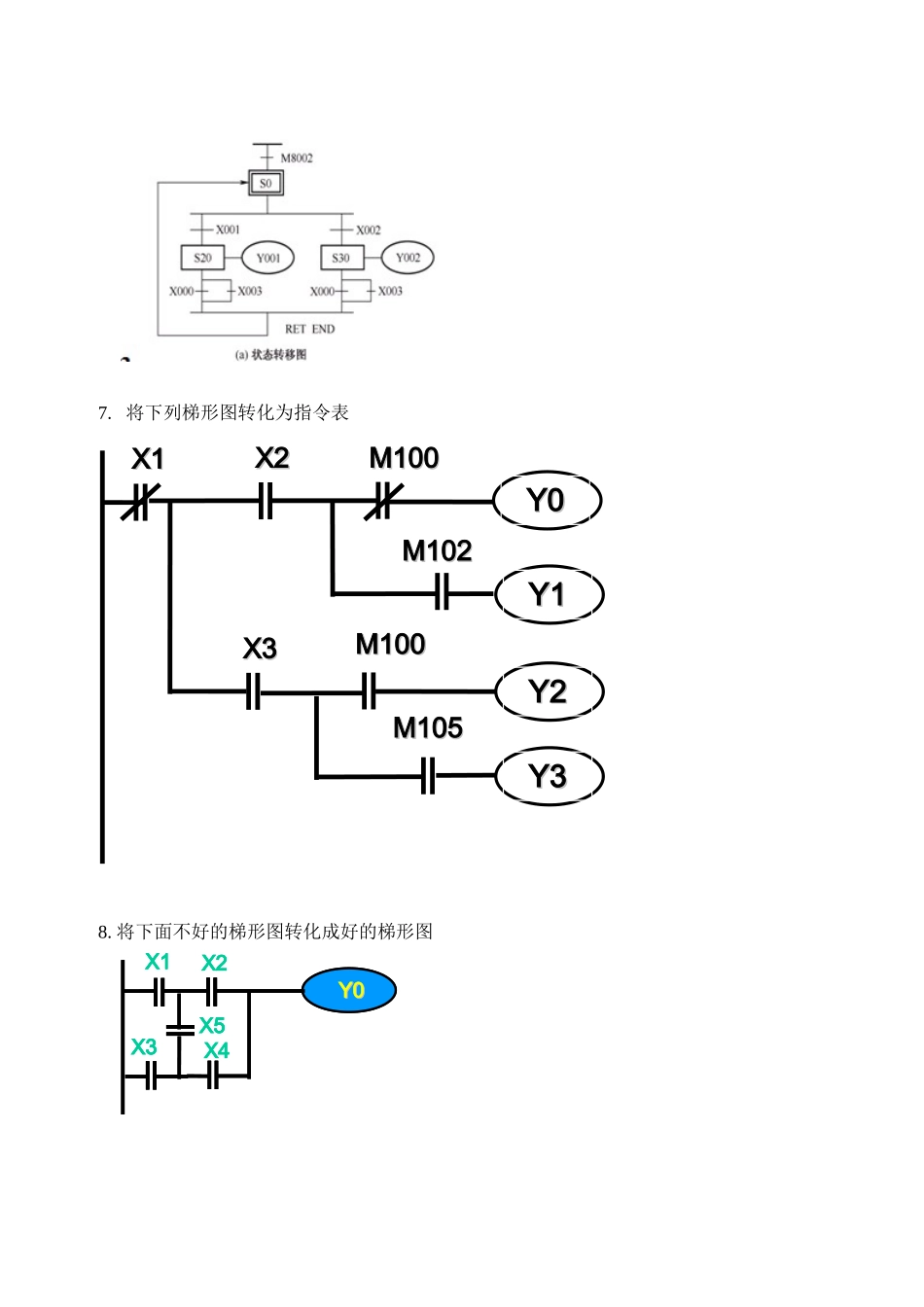

电气控制与可编程控制器 总复习资料一、填空题1. 电动机的控制是指进行启动 、制动、调速 与反转等操作控制、2. 常用的主令电器有控制按钮 、行程开关、接近开关和主令控制器 等。3. 刀开关的主要技术参数有：额定电压、额定电流 、通断能力 、动稳定电流和热稳定电流等。4. PLC 的硬件结构主要由 CPU，RAM 和 ROM，I/O 接口，电源及编程设备几大部分组成。5. 可编程控制器的软件可分成两大部分：其一为系统监控程序，其二为用户程序。6. 电气控制中的电路图一般有：电气原理图 和电气安装接线图以及电器布置图。7. 接触器是能频繁的接通或断开，交直流主电路和大容量电路的控制电器。8. 继电器按输入信号的性质可分为：电压继电器、电流继电器、时间继电器、温度继电器、 速度继电器、压力继电器等。9. 常见的 PLC 编程方式有梯形图，指令表，顺序功能图，功能块图等。10. 状态图的 3 种基本流程为：单流程，选择流程 和并行流程。二、选择题1. 最常用低压控制电器为 2. 低压开关一般为（ ）。3, FX2N 系列的可编程控制器型号为：FX2N-48MR。 4. 软元件5. 特别辅助继电器6. 自动切换电器为（ ） 7. 按钮时，（ ） 8. PLC 的面板上指示灯9. 辅助继电器是：（ ） 10. 输入、输出继电器的电路类型与选择方法三、问答题1. 什么器件是低压电器?2. 什么是状态转移图的分析方法和编程过程？3. 什么器件是继电器？4. 作为通用工业控制计算机，PLC 有哪些特点？四、编程能力题1、采纳基本指令实现电动机的单向连续运行控制梯形图（长动控制线路）2、采纳基本指令实现单台电动机的正反转控制的梯形图（正-反-停控制线路）3、采纳基本指令实现三台电动机的顺序联动控制的梯形图（顺序启动控制线路）4、画出下面梯形图的动作波形图，并说明动作过程 X0T0T0T1T0Y0Y0T1T1K20K30X0T0T0T0T0T1T0Y0Y0Y0Y0T1T1T1T1K20K305、 写出下面梯形图对应的指令表X1X1M103M103Y1Y1X1X1Y1Y1Y1Y1M102M102M103M103M104M104Y2Y2X1X1M103M103M103M103Y1Y1X1X1Y1Y1Y1Y1Y1Y1M102M102M103M103M104M104Y2Y26. 写出下面状态转移图对应的指令表 7. 将下列梯形图转化为指令表 8. 将下面不好的梯形图转化成好的梯形图 X1Y0Y0X2X4X3X5X1Y0Y0X2X4X3X5M100M100X1X1X2X2M100M100M102M102X3X3M105M105Y1Y1Y2Y2Y3Y3Y0Y0五、分析题请分析以下电路的控制功能，并指出及说明图中存在的保护环节的作用。六．设计技能题1. 将下列梯形...
