电气照明线路导线根数全解

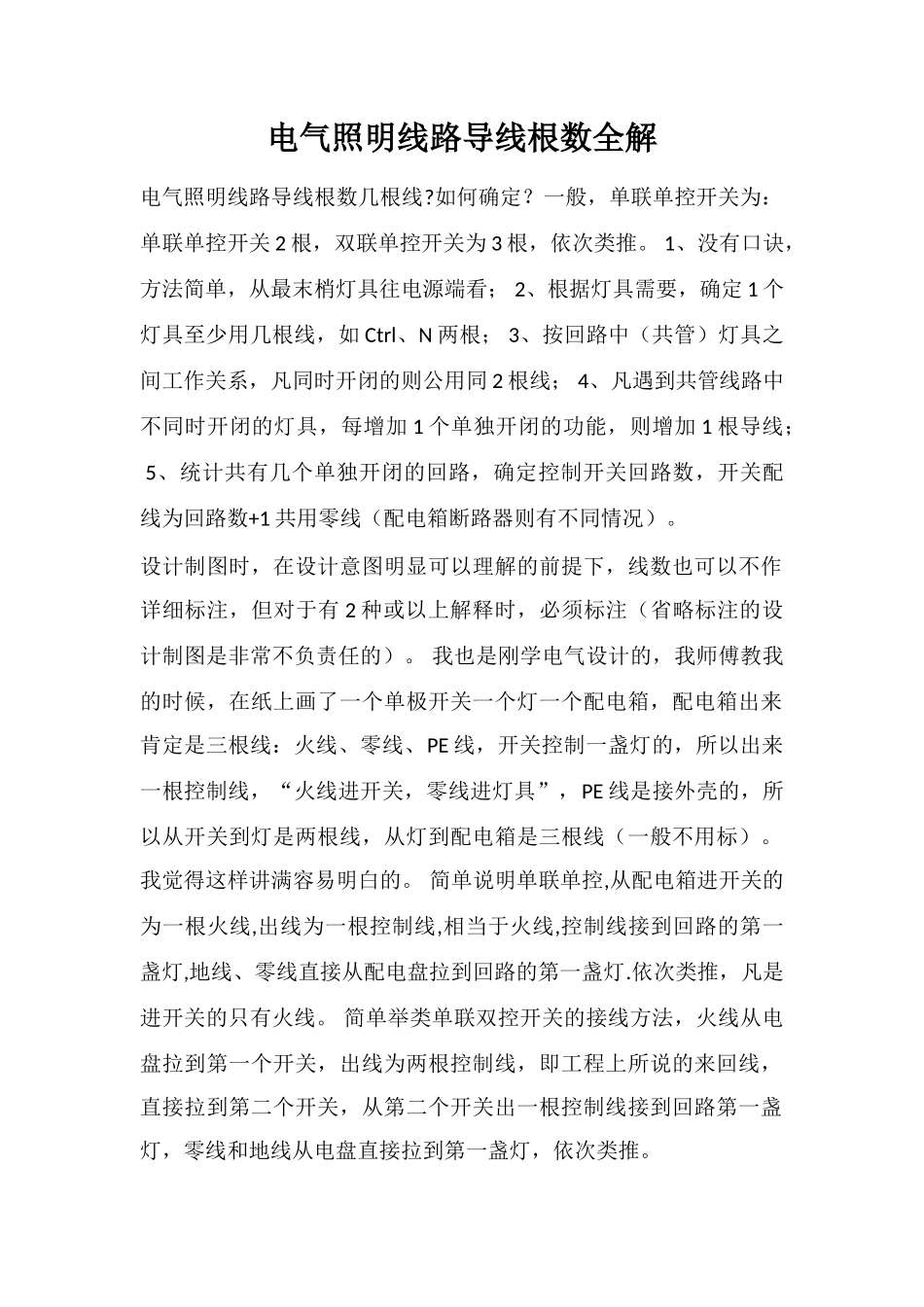

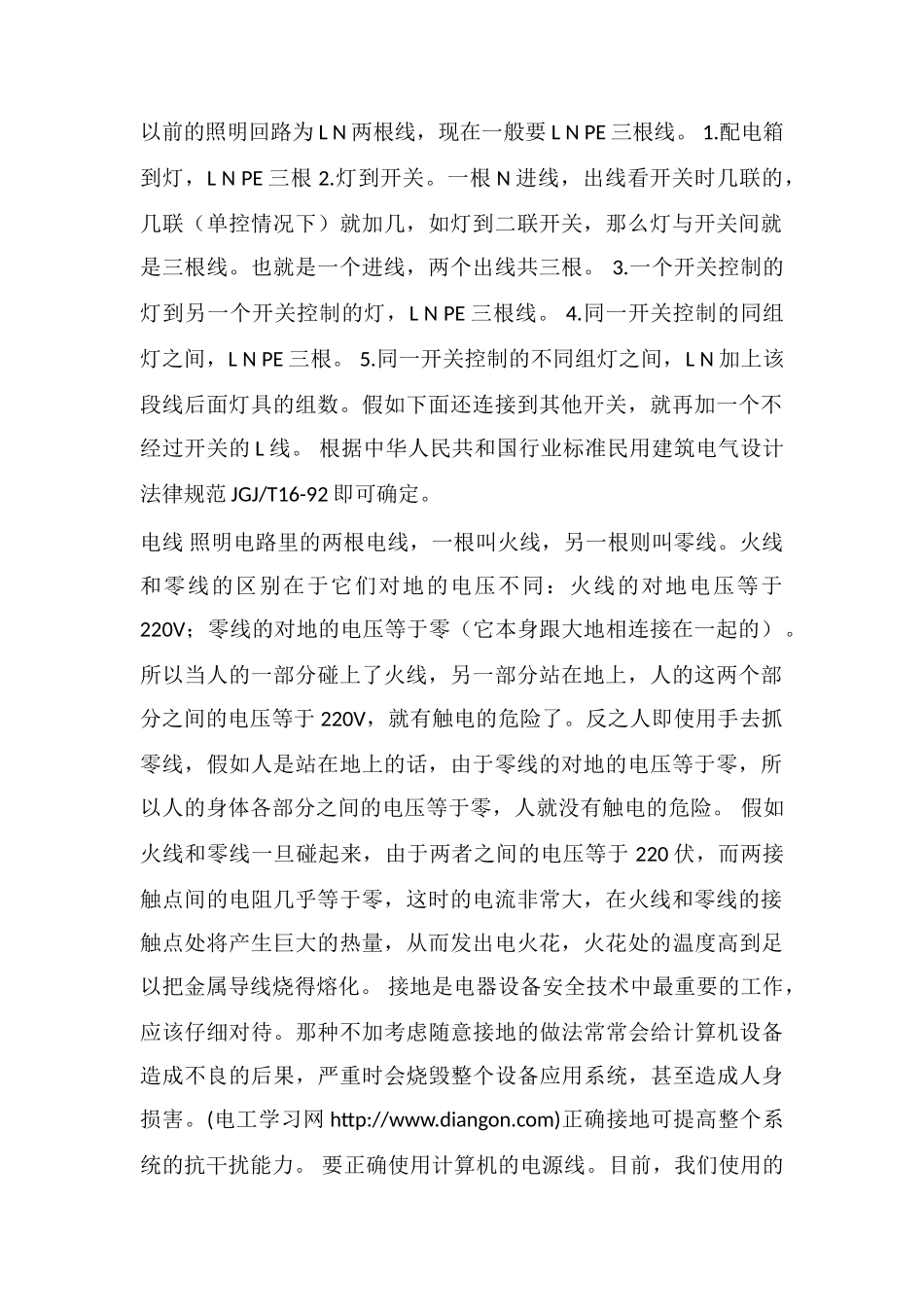

电气照明线路导线根数全解电气照明线路导线根数几根线?如何确定？一般，单联单控开关为：单联单控开关 2 根，双联单控开关为 3 根，依次类推。 1、没有口诀，方法简单，从最末梢灯具往电源端看； 2、根据灯具需要，确定 1 个灯具至少用几根线，如 Ctrl、N 两根； 3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同 2 根线； 4、凡遇到共管线路中不同时开闭的灯具，每增加 1 个单独开闭的功能，则增加 1 根导线； 5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1 共用零线（配电箱断路器则有不同情况）。设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有 2 种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。 我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE 线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE 线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。我觉得这样讲满容易明白的。 简单说明单联单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线。 简单举类单联双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从电盘直接拉到第一盏灯，依次类推。以前的照明回路为 L N 两根线，现在一般要 L N PE 三根线。 1.配电箱到灯，L N PE 三根 2.灯到开关。一根 N 进线，出线看开关时几联的，几联（单控情况下）就加几，如灯到二联开关，那么灯与开关间就是三根线。也就是一个进线，两个出线共三根。 3.一个开关控制的灯到另一个开关控制的灯，L N PE 三根线。 4.同一开关控制的同组灯之间，L N PE 三根。 5.同一开关控制的不同组灯之间，L N 加上该段线后面灯具的组数。假如下面还连接到其他开关，就再加一个不经过开关的 L 线。 根据中华人民共和国行业标准民用建筑电气设计法律规范 JGJ/T16-92 即可确定。电线 照明电路里的两根电线，一根叫火线，另一根则叫零线。火线和零线的区别在于它们对地的电压不同：火线的对地电压等...
