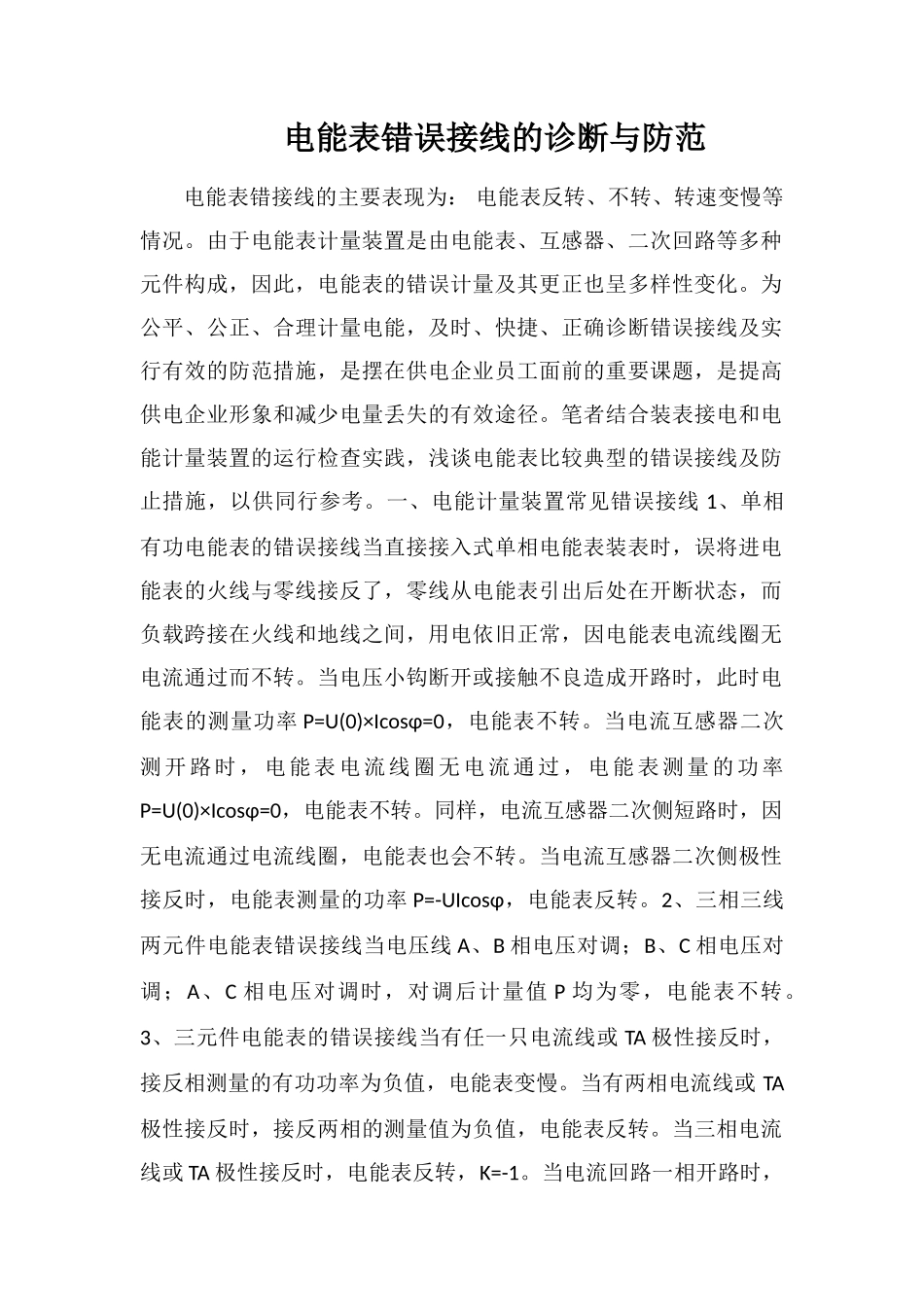

电能表错误接线的诊断与防范电能表错接线的主要表现为： 电能表反转、不转、转速变慢等情况。由于电能表计量装置是由电能表、互感器、二次回路等多种元件构成，因此，电能表的错误计量及其更正也呈多样性变化。为公平、公正、合理计量电能，及时、快捷、正确诊断错误接线及实行有效的防范措施，是摆在供电企业员工面前的重要课题，是提高供电企业形象和减少电量丢失的有效途径。笔者结合装表接电和电能计量装置的运行检查实践，浅谈电能表比较典型的错误接线及防止措施，以供同行参考。一、电能计量装置常见错误接线 1、单相有功电能表的错误接线当直接接入式单相电能表装表时，误将进电能表的火线与零线接反了，零线从电能表引出后处在开断状态，而负载跨接在火线和地线之间，用电依旧正常，因电能表电流线圈无电流通过而不转。当电压小钩断开或接触不良造成开路时，此时电能表的测量功率 P=U(0)×Icosφ=0，电能表不转。当电流互感器二次测开路时，电能表电流线圈无电流通过，电能表测量的功率P=U(0)×Icosφ=0，电能表不转。同样，电流互感器二次侧短路时，因无电流通过电流线圈，电能表也会不转。当电流互感器二次侧极性接反时，电能表测量的功率 P=-UIcosφ，电能表反转。2、三相三线两元件电能表错误接线当电压线 A、B 相电压对调；B、C 相电压对调；A、C 相电压对调时，对调后计量值 P 均为零，电能表不转。3、三元件电能表的错误接线当有任一只电流线或 TA 极性接反时，接反相测量的有功功率为负值，电能表变慢。当有两相电流线或 TA极性接反时，接反两相的测量值为负值，电能表反转。当三相电流线或 TA 极性接反时，电能表反转，K=-1。当电流回路一相开路时，电能表仅计量两相电量；二相开路时，仅计量一相电量；三相开路时，电能表停转。同样，电流回路出现一相、两相、三相短路时，电能表计量值同上。当低压三相四线电能表 TA 接线正确，而电压辅助线相序与电流不一致时，如电能表反转。在电压回路存在开路故障时，有以下特征： 一相电压回路开路，电能表计量两相电量；两相电压回路开路时，电能表仅计量一相电量，电能表变慢；三相电压回路开路时，电能表停转。二、法律规范电能表计量装置的安装接线及工艺法律规范电能计量装置的安装接线，是防止计量差错的有效手段。首先电能计量装置的二次回路应符合技术要求：对高压TA 接线，不宜采纳简化接线，而应用分相接线，即三相三线二只 TA用 4 根线连接，三相系统三...
