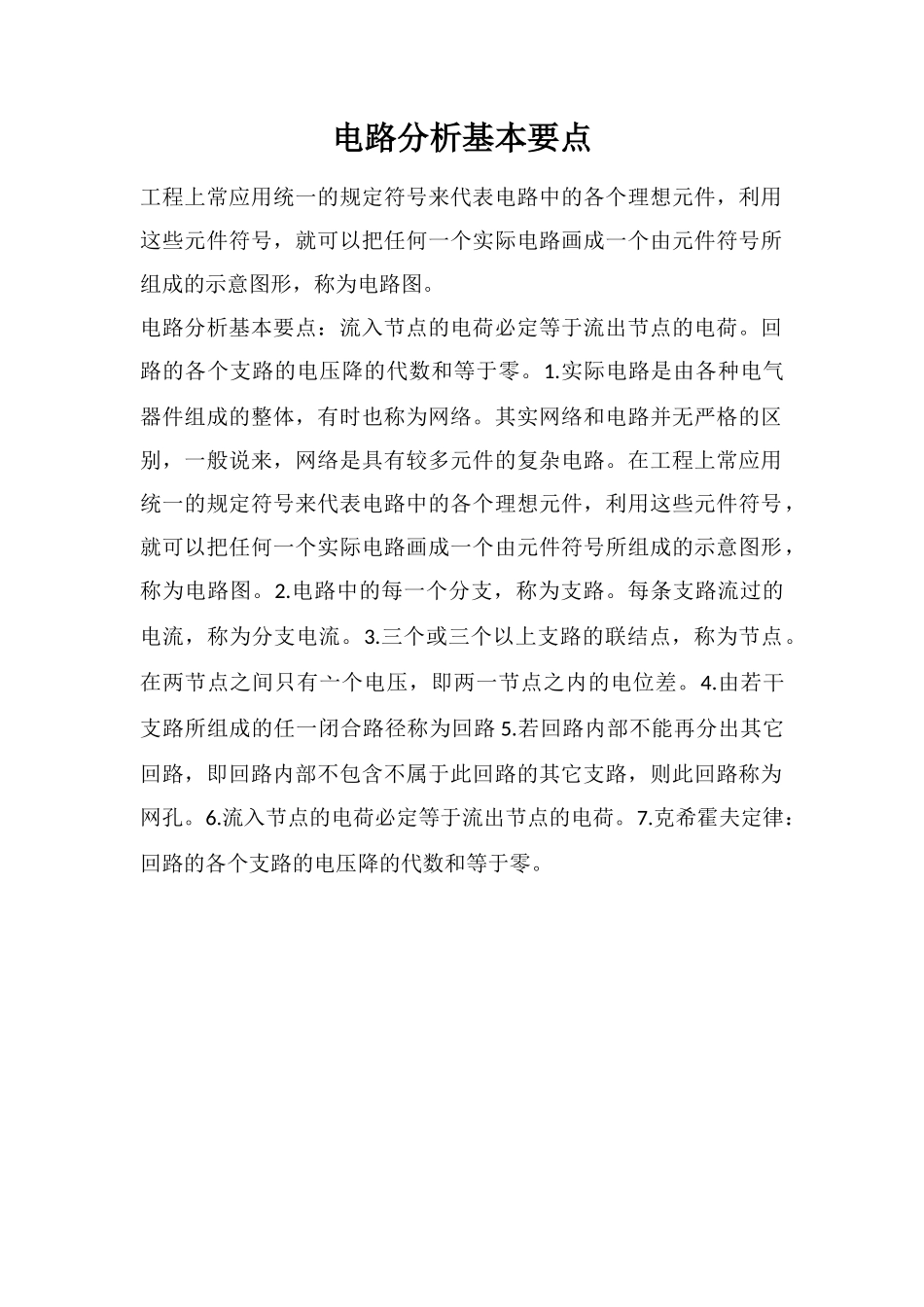

电路分析基本要点

电路分析基本要点工程上常应用统一的规定符号来代表电路中的各个理想元件，利用这些元件符号，就可以把任何一个实际电路画成一个由元件符号所组成的示意图形，称为电路图。电路分析基本要点：流入节点的电荷必定等于流出节点的电荷。回路的各个支路的电压降的代数和等于零。1.实际电路是由各种电气器件组成的整体，有时也称为网络。其实网络和电路并无严格的区别，一般说来，网络是具有较多元件的复杂电路。在工程上常应用统一的规定符号来代表电路中的各个理想元件，利用这些元件符号，就可以把任何一个实际电路画成一个由元件符号所组成的示意图形，称为电路图。2.电路中的每一个分支，称为支路。每条支路流过的电流，称为分支电流。3.三个或三个以上支路的联结点，称为节点。在两节点之间只有亠个电压，即两一节点之内的电位差。4.由若干支路所组成的任一闭合路径称为回路 5.若回路内部不能再分出其它回路，即回路内部不包含不属于此回路的其它支路，则此回路称为网孔。6.流入节点的电荷必定等于流出节点的电荷。7.克希霍夫定律：回路的各个支路的电压降的代数和等于零。
