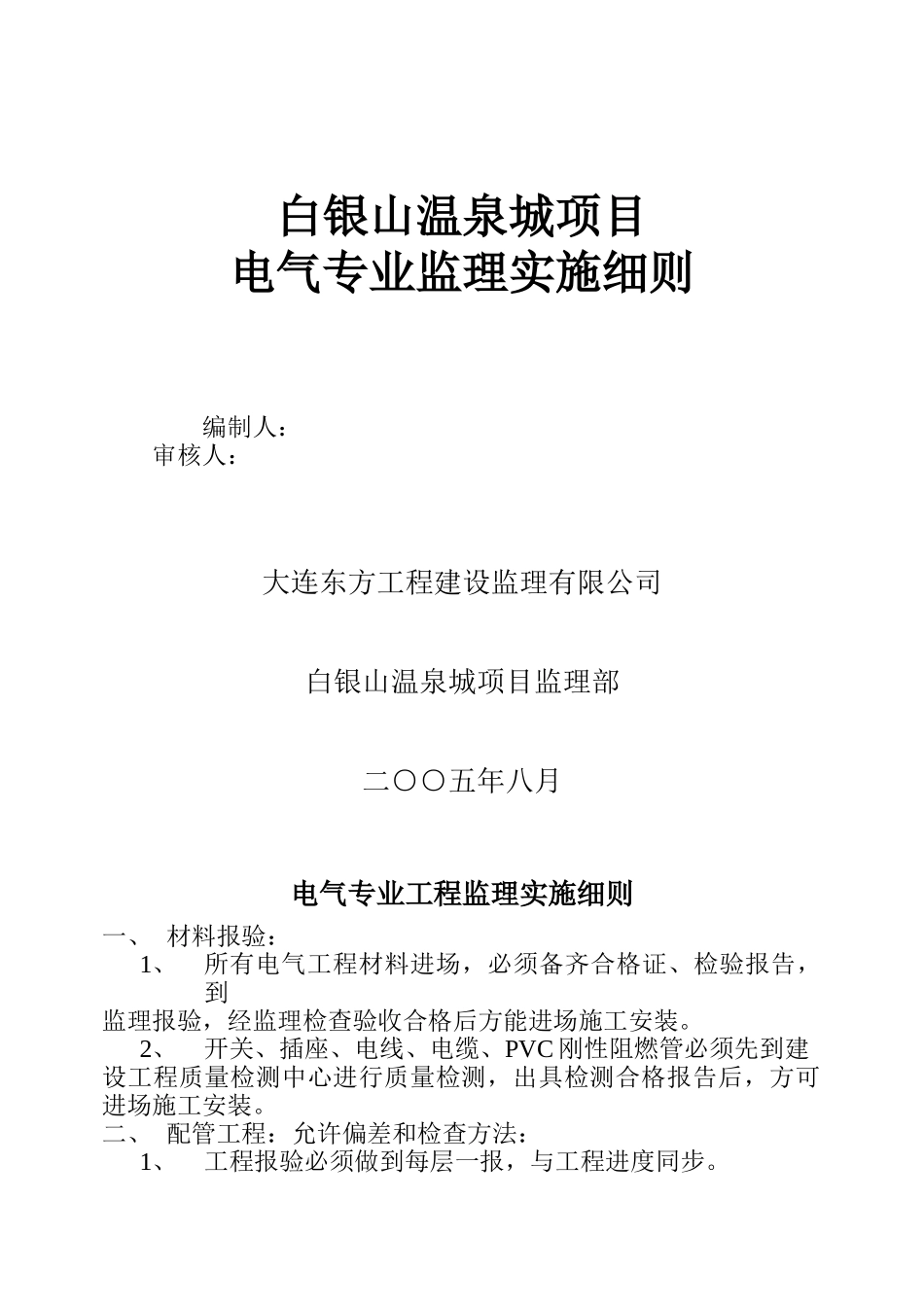

白银山温泉城项目电气专业监理实施细则编制人： 审核人：大连东方工程建设监理有限公司白银山温泉城项目监理部二○○五年八月电气专业工程监理实施细则一、 材料报验：1、所有电气工程材料进场，必须备齐合格证、检验报告，到监理报验，经监理检查验收合格后方能进场施工安装。2、开关、插座、电线、电缆、PVC 刚性阻燃管必须先到建设工程质量检测中心进行质量检测，出具检测合格报告后，方可进场施工安装。二、 配管工程：允许偏差和检查方法：1、工程报验必须做到每层一报，与工程进度同步。2、暗配钢管、塑料管，其弯曲半径均大于管外径 6 倍。3、电缆进户管地下及砼内暗设管路，其弯曲半径均要大于管外径 10 倍。4、钢管、塑料管弯曲处的弯偏度不大于管外径的 10%。5、管路套管连接时，套管的长度要大于管外径的 3 倍。6、塑料管插入法连接时，其插入深度不小于管外径的 2 倍。以上采纳尺量来检查施工的工程质量。7、钢管丝扣连接时，套丝长度应是管接头的 1/2，连接处并应用专用接地线卡接好跨接接地线，镀锌钢管和壁厚小于 2mm 的非镀锌钢管严禁熔焊连接。8、钢管管口应平整光滑无毛刺，带护口，电缆管口应做成喇叭口。暗配管表面的保护灰层大于 15mm，管子进盒（箱）内要顺直，露出长度为 3-5mm。9、管路穿过变形缝处应有补偿装置，并且管子能活动自如，裣装置安装平整，牢固可靠。10、 管路敷设超过法律规范规定长度应加接线盒或拉线盒。A 无弯曲管长度超过 30 米。 B 一个弯曲管长度超过 20 米。C 两个弯曲管长度超过 15 米。 D 三个弯曲管长度超过 8 米。三、 管内穿线工程：1、穿线前应先清除管内的积水及杂物。2、分相色配线，A 相为黄色，B 相为绿色，C 相为红色，工作零线 N 线为淡蓝色，保护地线 PE 线为黄绿双色相间线，相序分配按设计图纸要求进行。3、按图纸设计要求选择导线的型号和规格。4、导线在管子内不得有接头，接头应设在盒（箱）内，导线接头要牢固，锡焊饱满，胶、棉电布包扎严密，绝缘良好，接线头时不伤芯线，导线间和导线对地间绝缘电阻值应大于 0.5 兆欧。5、导线在盒（箱）内应有适当的余量，盒内导线出盒口预留长度大于 150mm，箱内导线预留长度大于箱体半周长。6、导线在过路盒内不应剪断，应直接穿到指定位置，分支接线盒内可剪断接头。7、焊头工作完成后包扎胶棉电布前，应清除接头表面残余的焊剂，防止对导线的腐蚀损害。四、 电气器具安装工程：1、开关切断...
