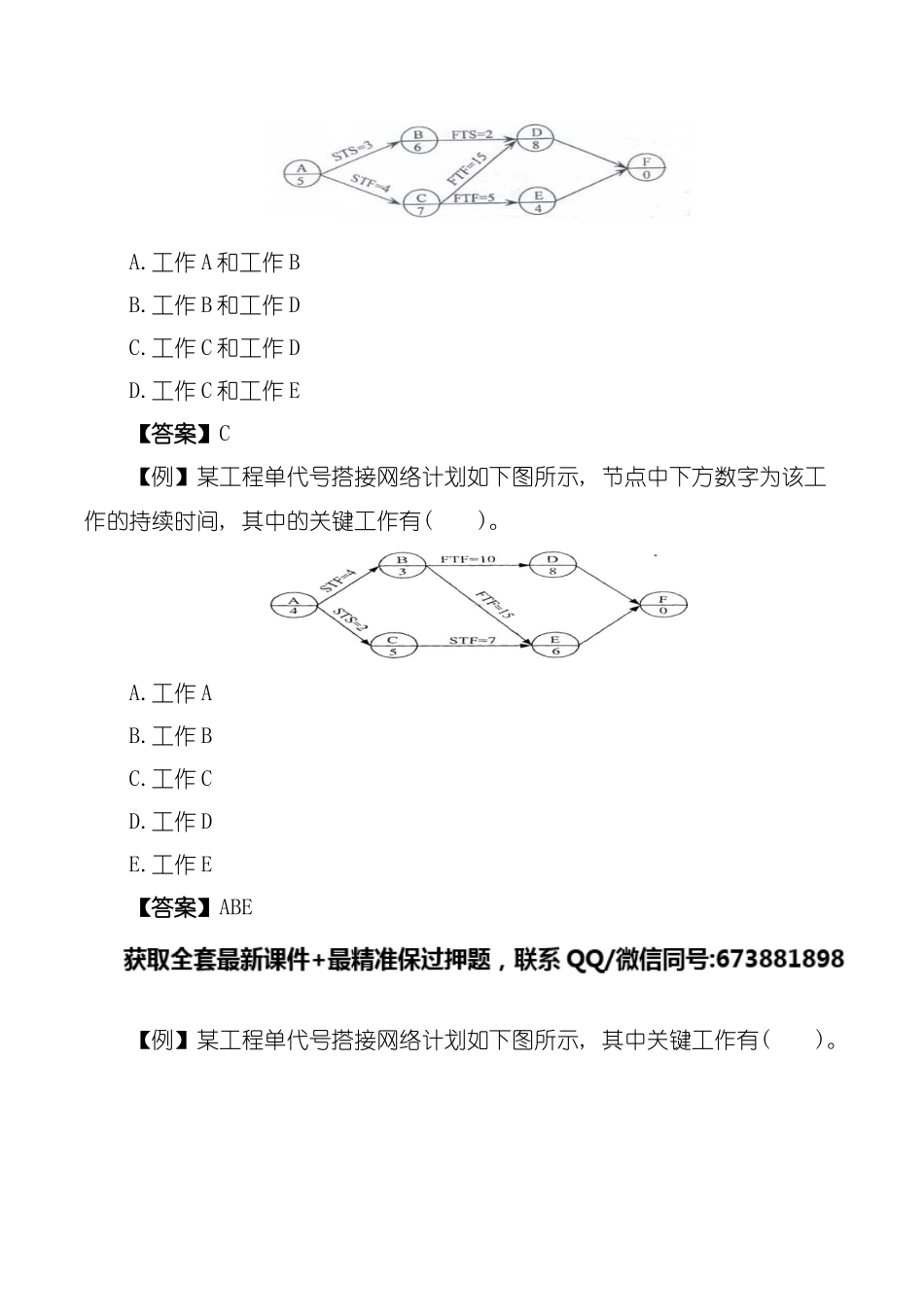

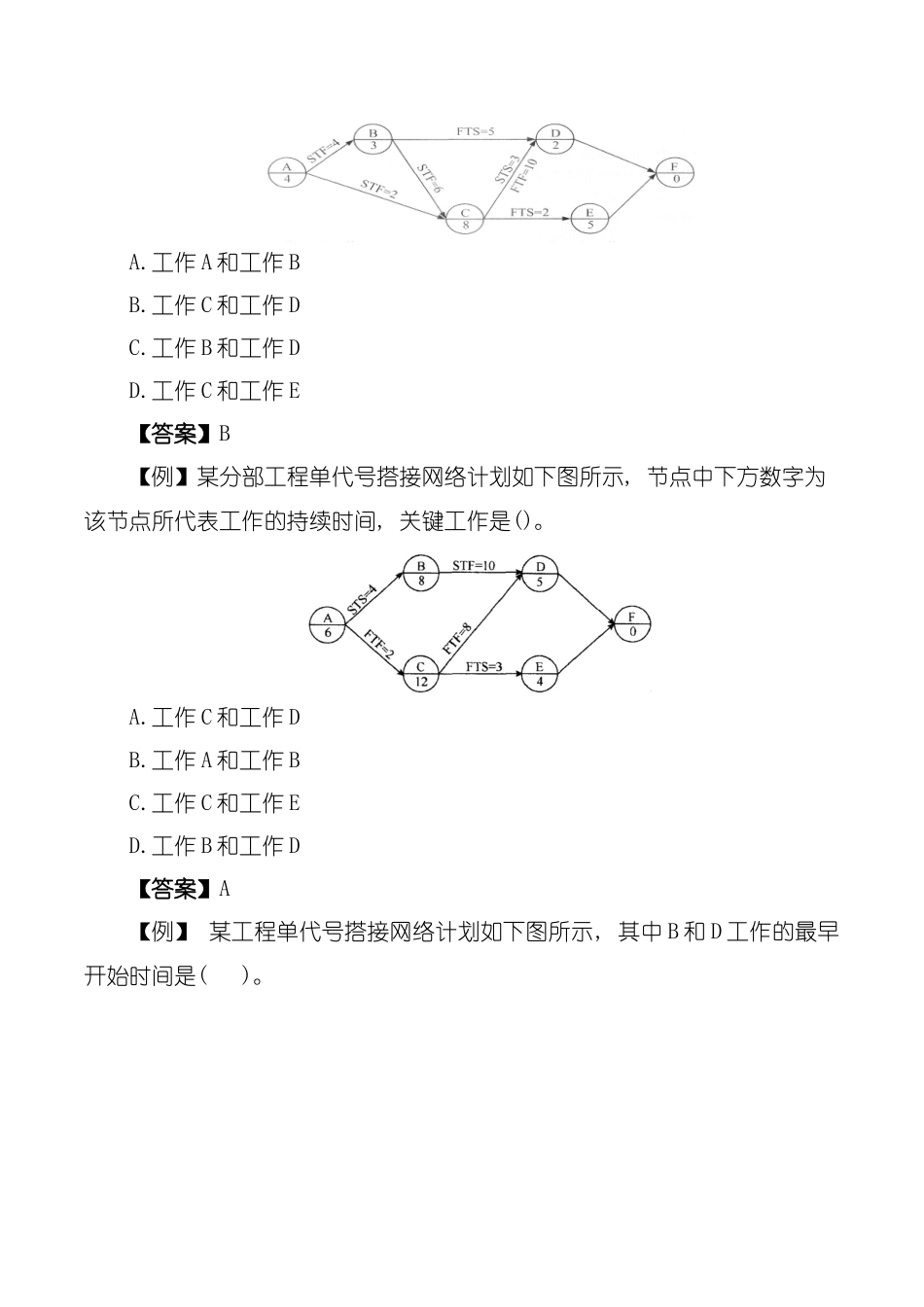

第六节单代号搭接网络计划【例】某工程单代号搭接网络计划中工作 B.D.E 之间的搭接关系和时间参数如下图所示。工作 D 和工作 E 的总时差分别为 6 天和 2 天, 则工作 B 的总时差为( )天。A.3 B.8 C.9 D.12【答案】C【例】某工程单代号搭接网络计划如下图所示, 节点中下方数字为该工作的持续时间, 其中关键工作是( )。A.工作 A 和工作 B B.工作 C 和工作 D C.工作 B 和工作 E D.工作 C 和工作 E【答案】D【例】某工程单代号连接网络计划如下图所示, 节点中下方数字为工作的持续时间, 其中关键工作有( )。A.工作 A 和工作 B B.工作 B 和工作 D C.工作 C 和工作 D D.工作 C 和工作 E【答案】C【例】某工程单代号搭接网络计划如下图所示, 节点中下方数字为该工作的持续时间, 其中的关键工作有( )。A.工作 A B.工作 B C.工作 C D.工作 D E.工作 E【答案】ABE【例】某工程单代号搭接网络计划如下图所示, 其中关键工作有( )。A.工作 A 和工作 B B.工作 C 和工作 D C.工作 B 和工作 D D.工作 C 和工作 E【答案】B【例】某分部工程单代号搭接网络计划如下图所示, 节点中下方数字为该节点所代表工作的持续时间, 关键工作是()。A.工作 C 和工作 DB.工作 A 和工作 B C.工作 C 和工作 ED.工作 B 和工作 D【答案】A【例】 某工程单代号搭接网络计划如下图所示, 其中 B 和 D 工作的最早开始时间是( )。A.4 和 4B.6 和 7C.2 和 0D.2 和 2【答案】C关键工作和关键线路一、 双代号网络计划(按工作计算法)在网络计划中, 总时差最小的工作为关键工作。当网络计划的计划工期等于计算工期时, 总时差为零的工作就是关键工作。找出关键工作之后, 将这些关键工作首尾相连, 便构成从起点节点到终点节点的通路, 位于该通路上各项工作的持续时间总和最大, 这条通路就是关键线路。在关键线路上可能有虚工作存在。二、 双代号网络计划(按节点计算法)在双代号网络计划中, 关键线路上的节点称为关键节点。关键工作两端的节点必为关键节点, 但两端为关键节点的工作不一定是关键工作。关键节点必定处在关键线路上, 但由关键节点组成的线路不一定是关键线路。三、 双代号(标号法)关键线路应从网络计划的终点节点开始, 逆着箭线方向按源节点确定。四、 单代号网络计划⒈利用关键工作确定关键线路总时差最小的工作为关键工作。将这些关键工作相连, 并保...
