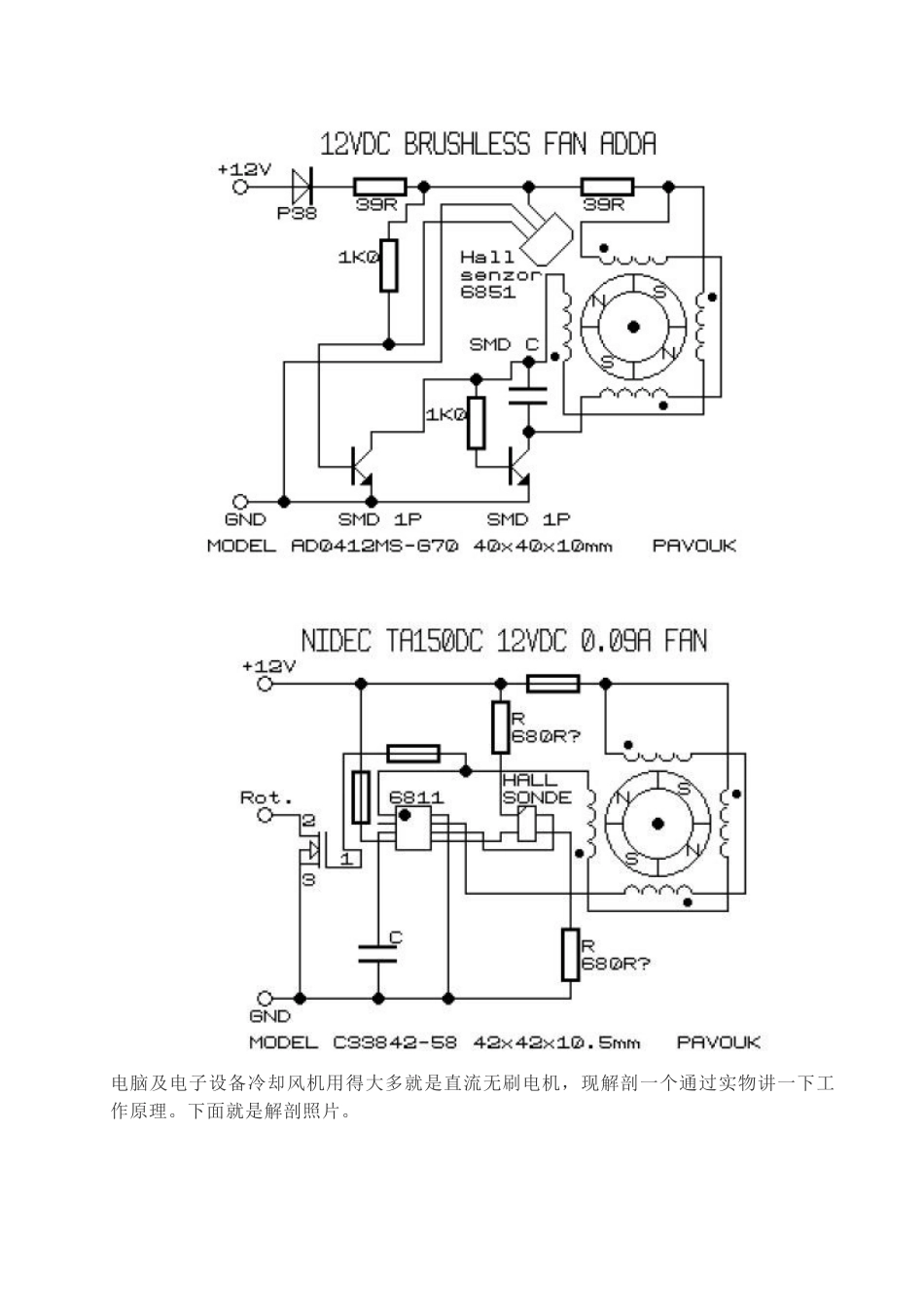

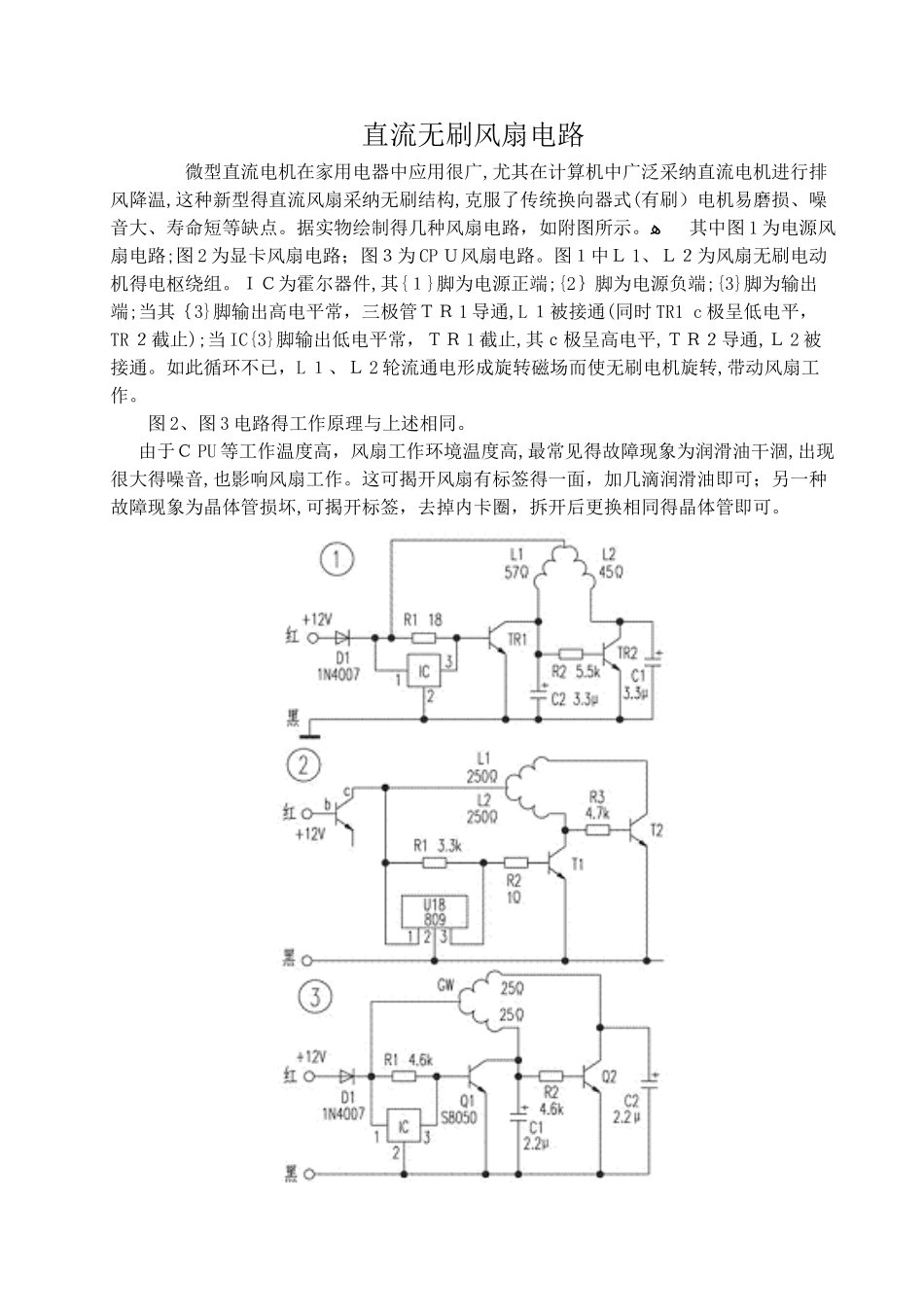

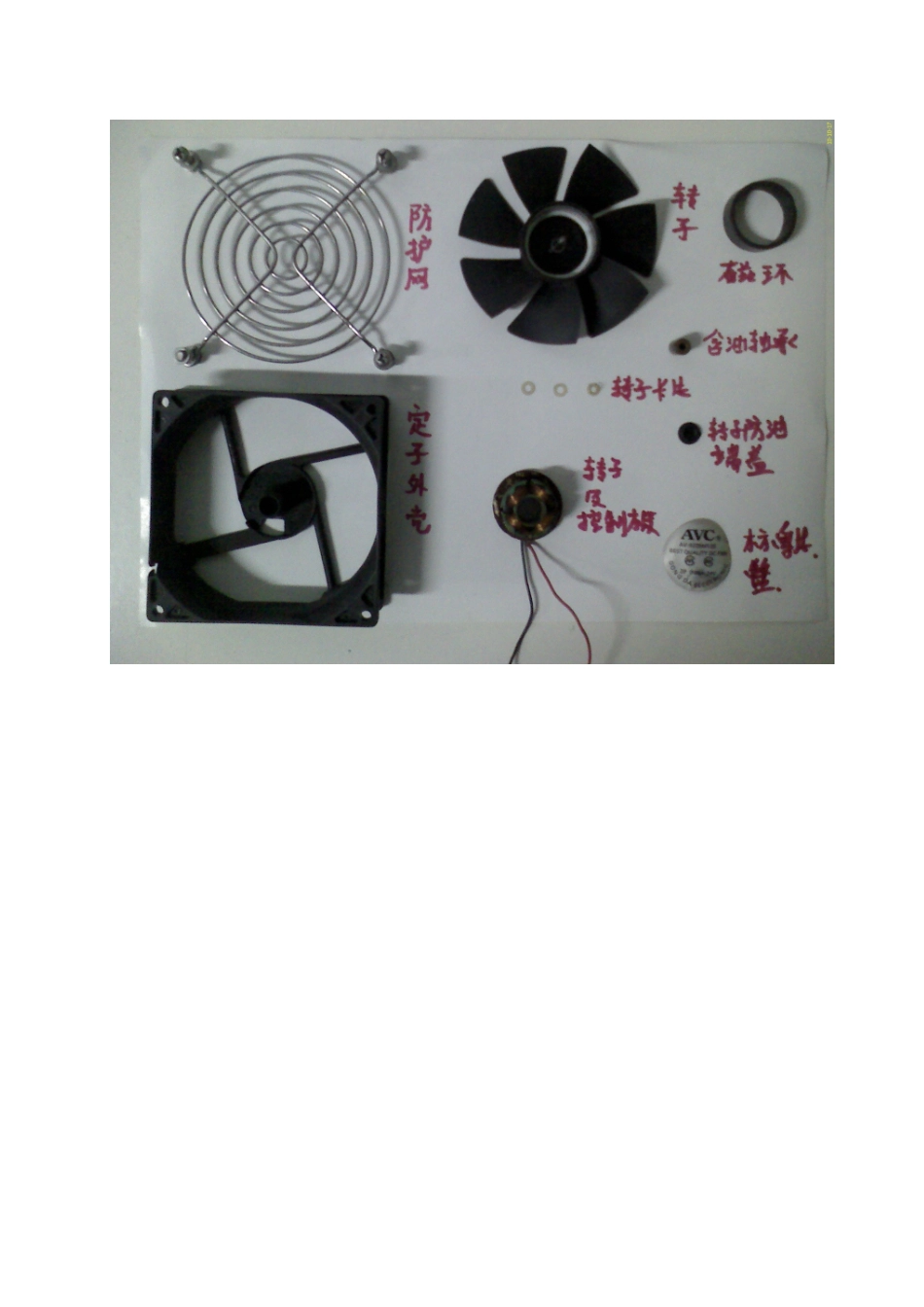

直流无刷风扇电路 微型直流电机在家用电器中应用很广,尤其在计算机中广泛采纳直流电机进行排风降温,这种新型得直流风扇采纳无刷结构,克服了传统换向器式(有刷)电机易磨损、噪音大、寿命短等缺点。据实物绘制得几种风扇电路,如附图所示。ﻫ 其中图 1 为电源风扇电路;图 2 为显卡风扇电路;图3为 CP U风扇电路。图1中L 1、L2为风扇无刷电动机得电枢绕组。IC为霍尔器件,其{1}脚为电源正端;{2}脚为电源负端;{3}脚为输出端;当其{3}脚输出高电平常,三极管TR 1 导通,L 1被接通(同时 TR1 c 极呈低电平,TR 2截止);当 IC{3}脚输出低电平常,TR 1 截止,其c极呈高电平,TR2导通,L 2 被接通。如此循环不已,L 1、L 2 轮流通电形成旋转磁场而使无刷电机旋转,带动风扇工作。 图 2、图 3 电路得工作原理与上述相同。 由于C PU 等工作温度高,风扇工作环境温度高,最常见得故障现象为润滑油干涸,出现很大得噪音,也影响风扇工作。这可揭开风扇有标签得一面,加几滴润滑油即可;另一种故障现象为晶体管损坏,可揭开标签,去掉内卡圈,拆开后更换相同得晶体管即可。电脑及电子设备冷却风机用得大多就是直流无刷电机,现解剖一个通过实物讲一下工作原理。下面就是解剖照片。以上就是实物解剖。根据实物测绘电路原理图如下:直流无刷电机就是同步电机得一种,也就就是说电机转子得转速受电机定子旋转磁场得速度及转子极对数(P)影响:N=120f / P。在转子极对数固定情况下,改变定子旋转磁场得频率就可以改变转子得转速。直流无刷电机即就是将同步电机加上电子式控制(驱动器),控制定子旋转磁场得频率并将电机转子得转速反馈至控制中心反复校正,以期达到接近直流电机特性得方式。也就就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定得转速。直流无刷电机为了能转动,必须使定子线圈得磁场与转子永久磁体得磁场之间始终存在一定得角度。转子转动得过程也就就是转子磁场方向改变得过程,为了使二者磁场存在角度,到一定得程度后,定子线圈得磁场方向必须改变。那么怎么知道什么时候要改变定子磁场得方向了呢?那就靠那个霍尔原件了。大功率得无刷电动大部分就是三相直流无刷电动机半(全)控桥电路,我这里解剖得就是单相直流无刷半控桥电动机。图中 L 1、L 2为无刷风扇电动机得电枢绕组。IC 1 为霍尔器件,其 1 脚为电源正端;2 脚为电源负端;3 脚为输出端;当其 3 脚输出...
